iTNC 530 HEIDENHAIN 239
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e

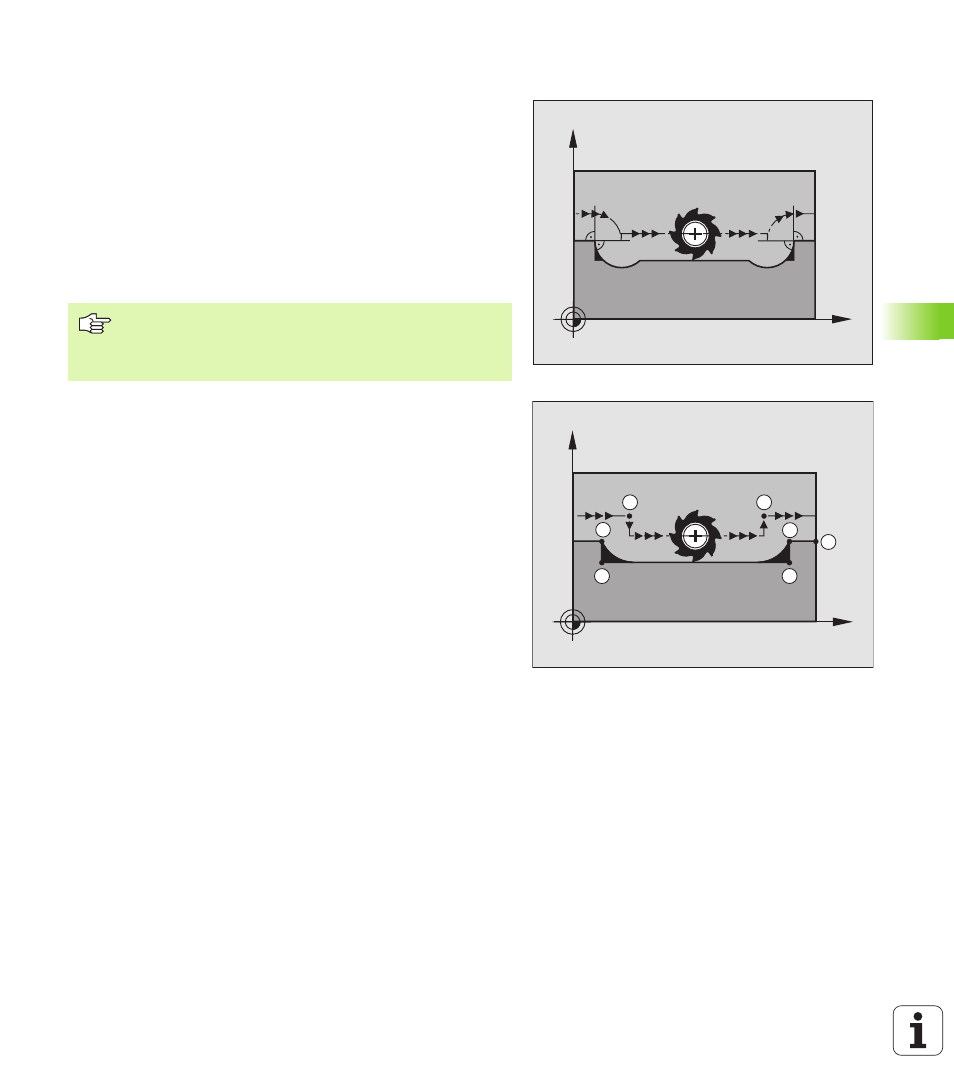

Usinage de petits éléments de contour. M97
Comportement standard
A un angle externe, la TNC insère un cercle de transition. En présence
de très petits éléments de contour, l'outil risque alors d'endommager
celui-ci.
Là, la TNC interrompt l'exécution du programme et délivre le message
d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection pour les éléments du contour –
comme aux angles internes – et déplace l'outil sur ce point.
Programmez M97 dans la séquence où l’angle externe a été défini.
Au lieu de M97, vous vous conseillons utiliser la fonction
plus performante M120 LA (cf. „Calcul anticipé d'un contour
avec correction de rayon (LOOK AHEAD): M120” à la page
244)!
X
Y
X
Y
S
16
17
15 14
13
S
