222 6 Programmation: Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

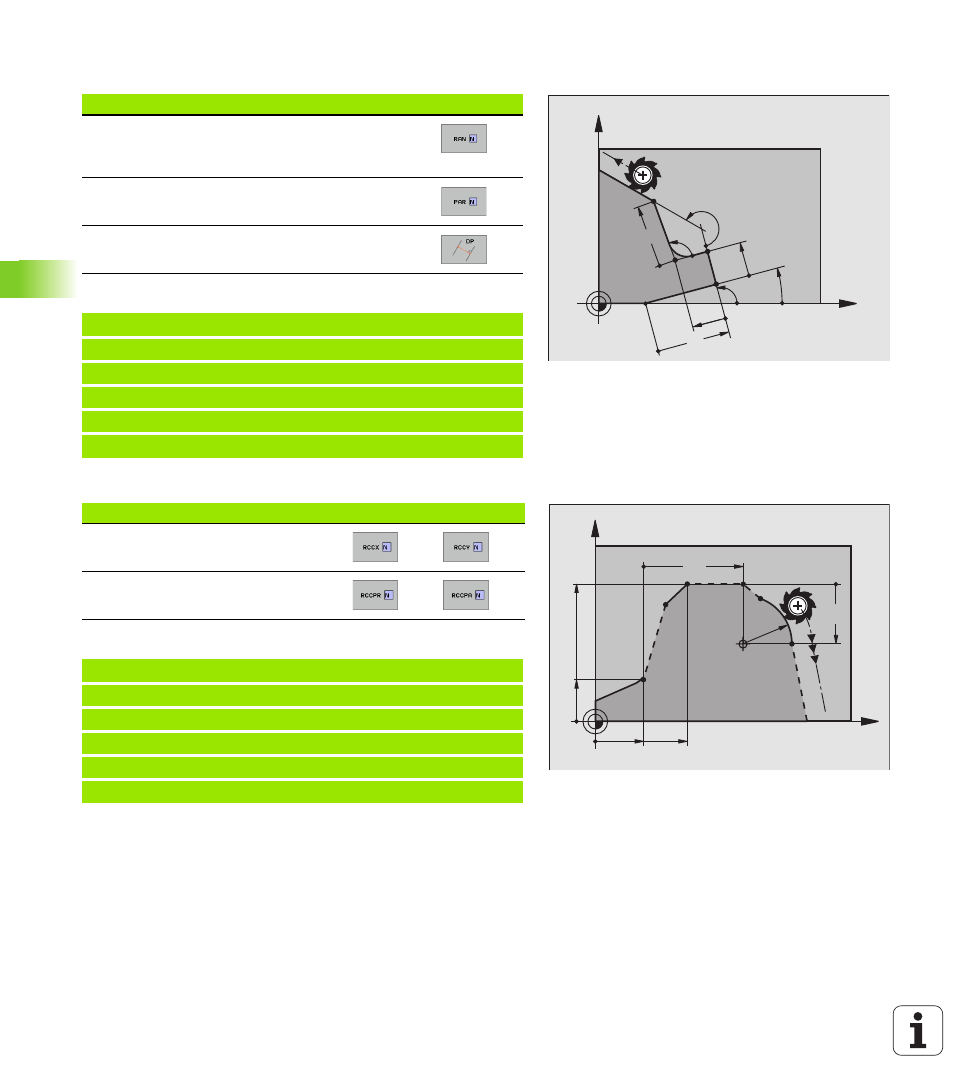

Rapport relatif à la séquence N: Sens et distance de l'élément de
contour
Exemple de séquences CN
Rapport relatif à la séquence N: Centre de cercle CC
Exemple de séquences CN
Données connues Softkey
Angle entre droite et autre élément de contour ou
entre la tangente d'entrée sur l'arc de cercle et
l'autre élément du contour
Droite parallèle à un autre élément de contour
Distance entre droite et élément de contour
parallèle
17 FL LEN 20 AH+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAH+95
22 FL IAH+220 RAN 18
Données connues Softkey
Coordonnées cartésiennes du centre
de cercle se référant à la séquence N
Coordonnées polaires du centre de
cercle se référant à la séquence N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
X
Y
18 10
35
10
R10
20
CC
15
