TNC 426, TNC 430 HEIDENHAIN 89
3.3 Etalonnag
e
aut
o
matique de pièces
8 Point initial 1er axe Q328 (en absolu): Point initial
de l'opération de palpage dans l'axe principal du plan
d'usinage
8 Point initial 2ème axe Q329 (en absolu): Point initial
de l'opération de palpage dans l'axe auxiliaire du plan
d'usinage
8 Décalage pour 2ème mesure Q310 (en incrémental):
Valeur pour le décalage du palpeur avant qu'il effec-
tue la 2ème mesure. Si vous introduisez 0, la TNC ne
décale pas le palpeur
8 Axe de mesure Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:axe principal = axe de mesure
2:axe auxiliaire = axe de mesure
8 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Longueur nominale Q311: (en incrémental): Valeur
nominale de la longueur à mesurer
8 Cote max. Q288: Longueur max. autorisée
8 Cote min. Q289: Longueur min. autorisée
8 Procès-verbal de mesure Q281: Définir si la TNC doit
ou non établir le procès-verbal de mesure:
0: ne pas établir de procès-verbal de mesure
1: établir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR425.TXT dans le répertoire où
se trouve également votre programme de mesure
8 Arrêt PGM si tolérance dépassée Q309: Définir si la
TNC doit ou non interrompre l'exécution du pro-
gramme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: interrompre l'exécution du programme, délivrer un
message d'erreur
8 Numéro d'outil pour surveillance Q330: Définir si la
TNC doit exécuter une surveillance de l'outil (cf. „Sur-
veillance d'outil” à la page 71):
0: surveillance inactive
>0: Numéro d'outil dans le tableau d'outils TOOL.T

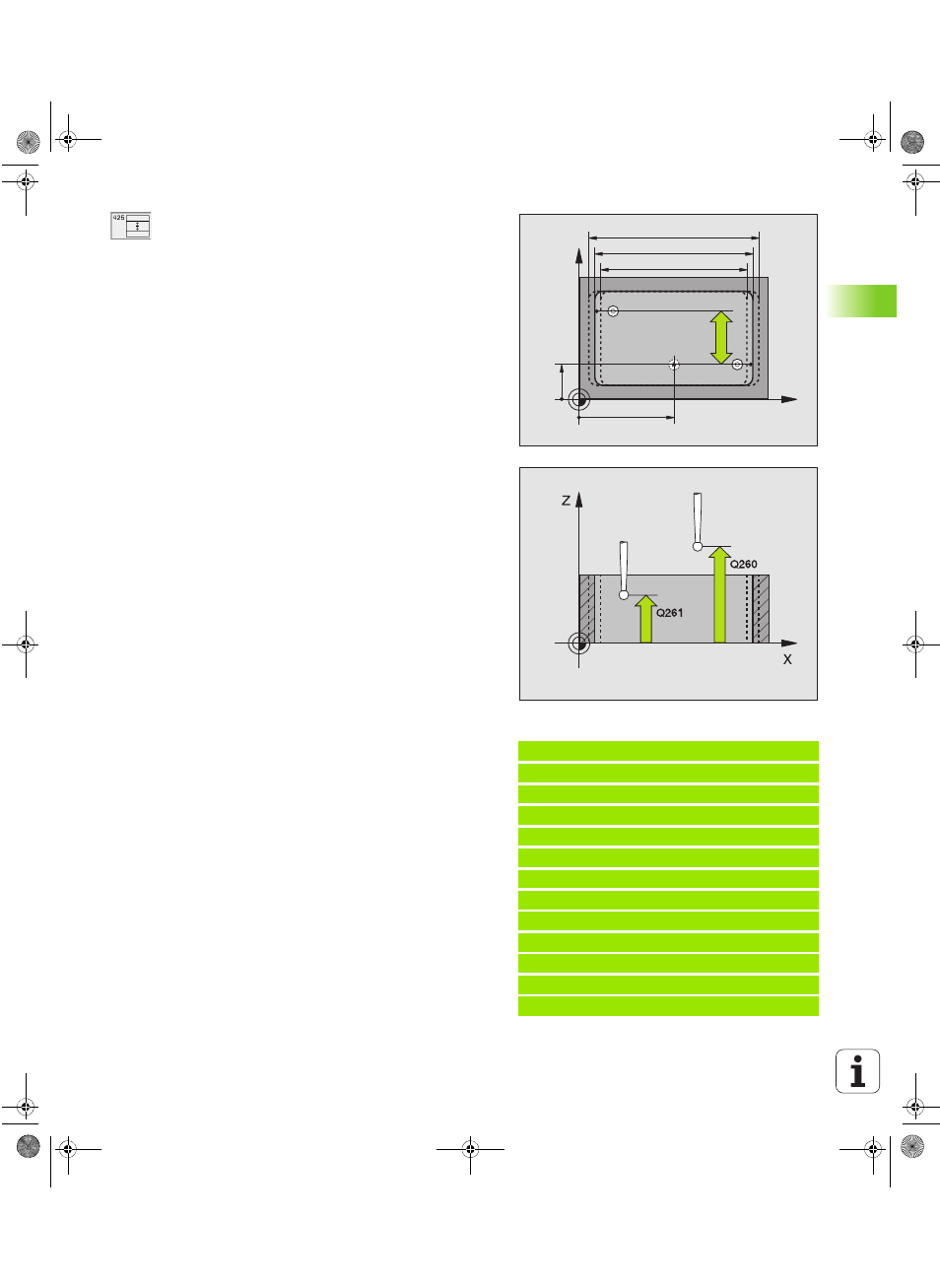

Exemple: Séquences CN
5 TCH PROBE 425 MESURE INT. RAINURE
Q328=+75 ;PT INITIAL 1ER AXE
Q329=-12,5 ;PT INITIAL 2EME AXE
Q310=+0 ;DECALAGE 2EME MESURE
Q272=1 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SECURITE
Q311=25 ;LONGUEUR NOMINALE
Q288=25,05 ;COTE MAX.
Q289=25 ;COTE MIN.
Q281=1 ;PROCES-VERBAL MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;NUMERO D’OUTIL
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
