TNC 426, TNC 430 HEIDENHAIN 139
5.3 Modes de digitalisation
COURBES DE NIVEAUX avec axe rotatif
Dans le cycle, vous définissez le point initial sur un axe linéaire (ex. X)
et sur un axe rotatif (ex. C). Même définition pour la suite chronolo-
gique de la procédure d’approche. Le palpeur oscille, par exemple

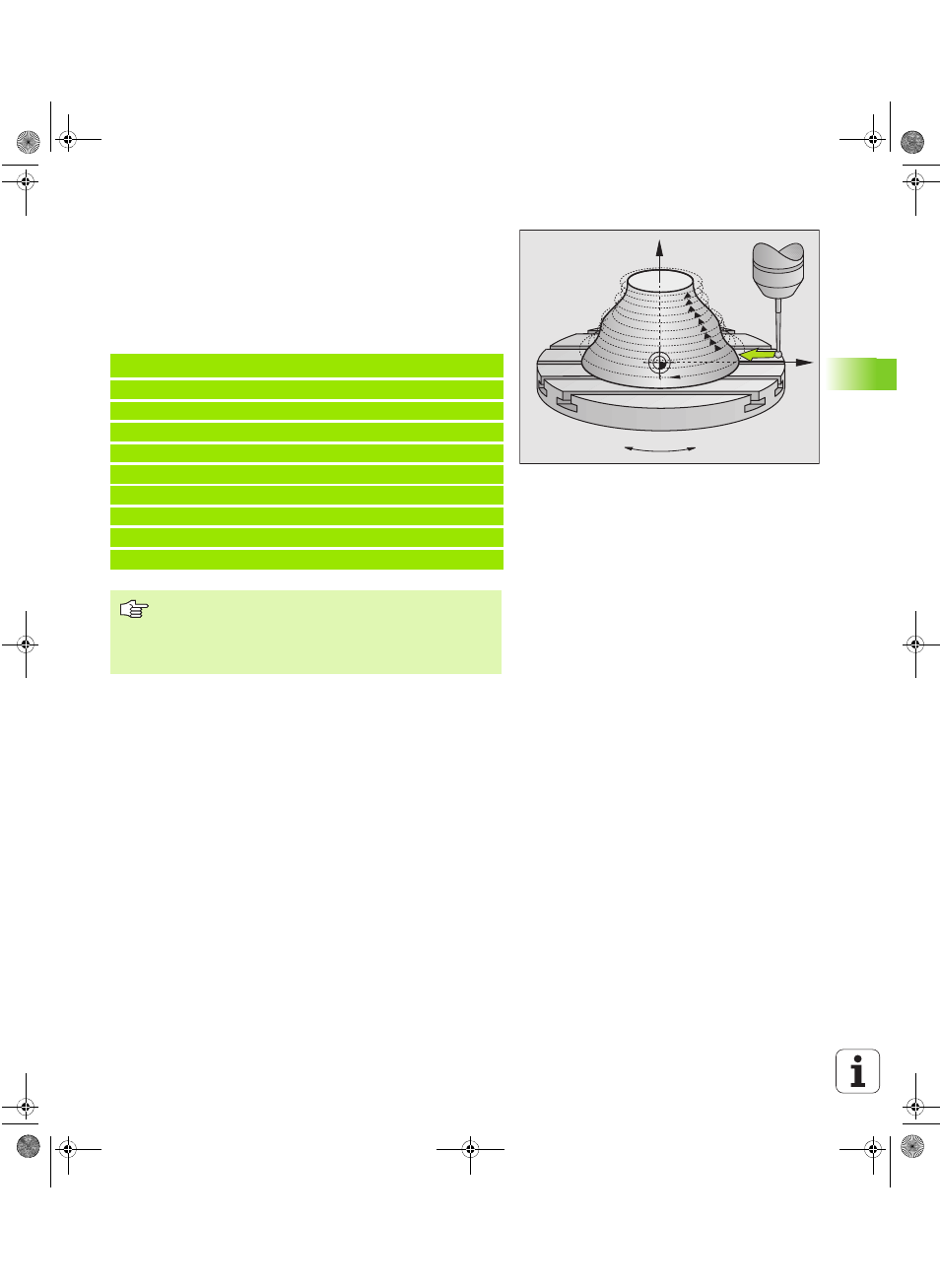

dans le plan X/C. Cf. figure en bas et à droite.
Ce processus s’applique aussi aux machines équipées seulement de
deux axes linéaires (ex. Z/X) et d'un axe rotatif (ex. C).
Exemple: séquences CN
X
Z
C
30 TCH PROBE 5.0 ZONE
31 TCH PROBE 5.1 PGM DIGIT: DATH
32 TCH PROBE 5.2 Z X-500 C+0 Z+0
33 TCH PROBE 5.3 X+50 C+360 Z+85
34 TCH PROBE 5.4 HAUT.: 100
. . .
60 TCH PROBE 7.0 COURBES DE NIVEAU
61 TCH PROBE 7.1 TEMPS: 250 X+80 C+0
62 TCH PROBE 7.2 SUITE CHRON. X–/C+
63 TCH PROBE 7.3 ELEV. 0,3 DIST.L: +0,5 DIST.P: 0,5
Le sens de rotation de l’axe rotatif défini dans la suite
chron. d’approche est valable pour toutes les courbes de
niveaux (lignes). Avec le sens de rotation, vous définissez
si l’opération de fraisage suivante doit être exécutée en
avalant ou en opposition.
