34 3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.1 Enr
e
gistr
e
r aut
o
matiquement le désaxag
e
de la pièce
8 1er tenon: centre sur 1er axe Q268 (en absolu):
Centre du 1er tenon dans l’axe principal du plan
d’usinage
8 1er tenon: centre sur 2ème axe Q269 (en absolu):
Centre du 1er tenon dans l’axe auxiliaire du plan
d’usinage
8 Diamètre tenon 1 Q313: diamètre approximatif du 1er
tenon. Introduire de préférence une valeur trop
grande
8 Haut. mes. tenon 1 dans axe TS Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1
8 2ème tenon: centre sur 1er axe Q270 (en absolu):
Centre du 2ème tenon dans l'axe principal du plan
d'usinage
8 2ème tenon: centre sur 2ème axe Q271 (en absolu):
Centre du 2ème tenon dans l'axe auxiliaire du plan
d'usinage
8 Diamètre tenon 2 Q314: Diamètre approximatif du
2ème tenon. Introduire de préférence une valeur trop
grande
8 Haut. mes. tenon 2 dans axe TS Q315 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 2
8 Distance d’approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8 Valeur config. rotation de base Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la rota-
tion de base, la TNC calcule alors la différence entre
la valeur mesurée et l'angle de la droite de référence
Exemple: Séquences CN
5 TCH PROBE 402 ROT AVEC 2 TENONS
Q268=-37 ;1ER CENTRE 1ER AXE
Q269=+12 ;1ER CENTRE 2EME AXE
Q313=60 ;DIAMETRE TENON 1
Q261=-5 ;HAUT. MESURE 1
Q270=+75 ;2EME CENTRE 1ER AXE
Q271=+20 ;2EME CENTRE 2EME AXE
Q314=60 ;DIAMETRE TENON 2
Q315=-5 ;HAUT. MESURE 2
Q320=0 ;DISTANCE D’APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECURITE
Q307=+0 ;ROT. BASE CONFIGUREE

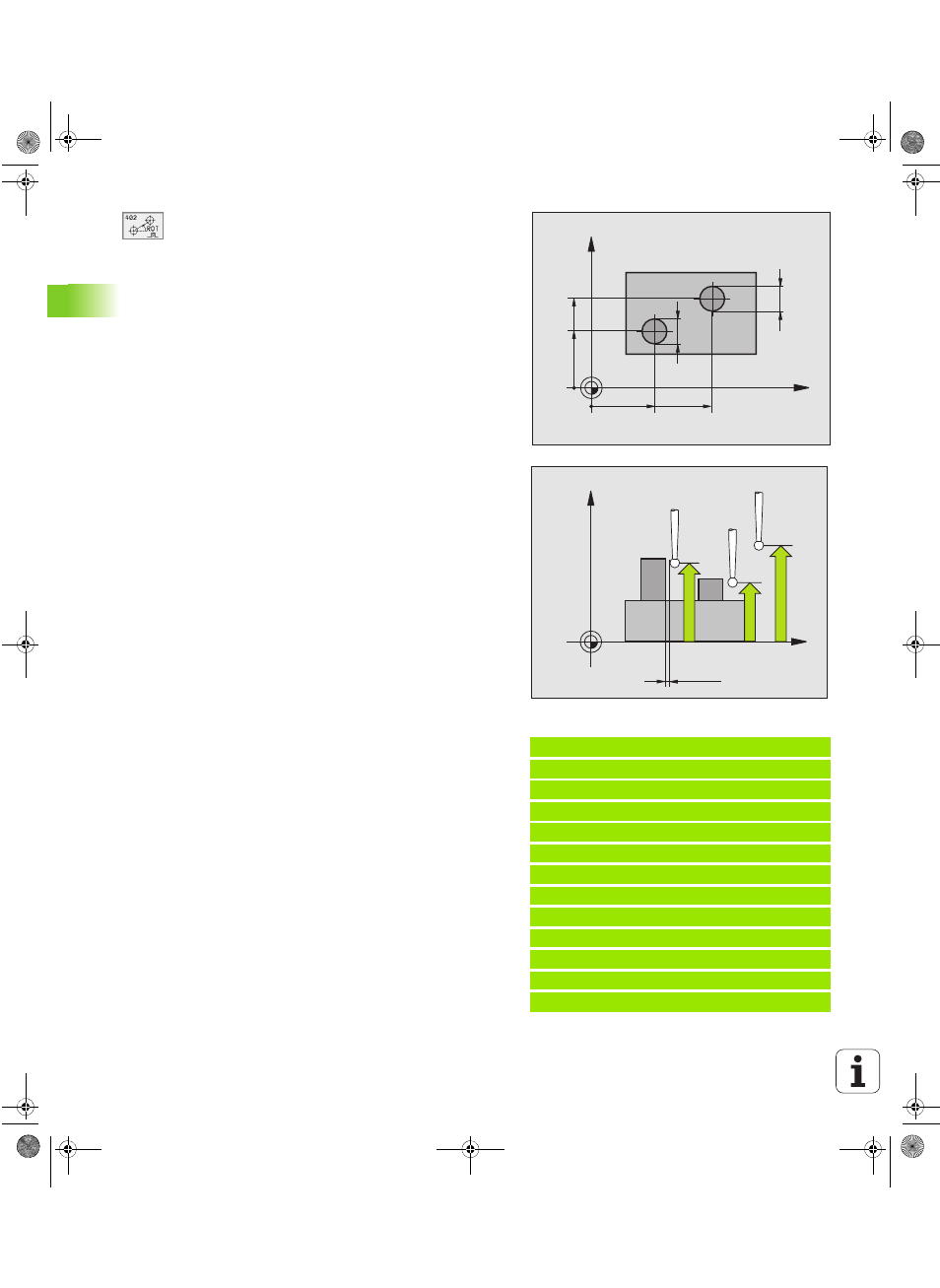

X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
