3.3 Etalonnag
e
aut
o
matique de pièces

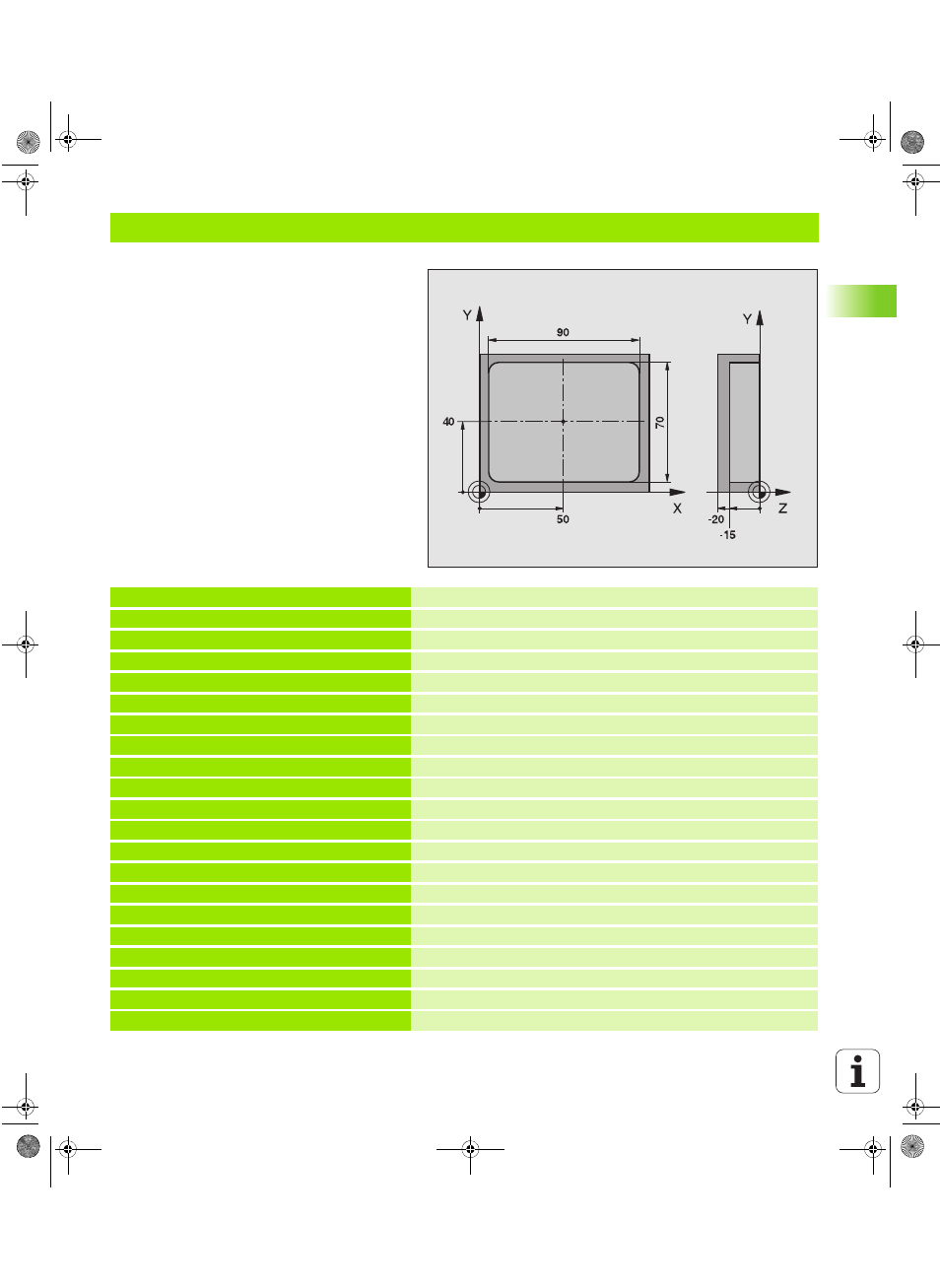

Exemple: Etalonnage poche rectangulaire, procès-verbal de mesure
0 BEGIN PGM BSMESU MM
1 TOOL CALL 1 Z Appel d’outil, palpeur
2 L Z+100 R0 F MAX Dégager le palpeur
3 TCH PROBE 423 MESURE INT. RECTANG.
Q273=+50 ;CENTRE 1ER AXE
Q274=+40 ;CENTRE 2EME AXE
Q282=90 ;1ER COTE Longueur nominale en X
Q283=70 ;2EME COTE Longueur nominale en Y
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECURITE
Q284=90,15 ;COTE MAX. 1ER COTE Cote max. en X
Q285=89,95 ;COTE MIN. 1ER COTE Cote min. en X
Q286=70,1 ;COTE MAX. 2EME COTE Cote max. en Y
Q287=69,9 ;COTE MIN. 2EME COTE Cote min. en Y
Q279=0,15 ;TOLERANCE 1ER CENTRE Ecart de position autorisé en X
Q280=0,1 ;TOLERANCE 2ND CENTRE Ecart de position autorisé en Y
Q281=1 ;PROCES-VERBAL MESURE Edition du procès-verbal de mesure
Q309=0 ;ARRET PGM SI ERREUR Ne pas afficher de message d'erreur si tolérance dépassée
Q330=0 ;NUMERO D’OUTIL Pas de surveillance de l'outil
