TNC 426, TNC 430 HEIDENHAIN 39
3.1 Enr
e
gistr
e
r aut
o
matiquement le désaxag
e
de la pièce

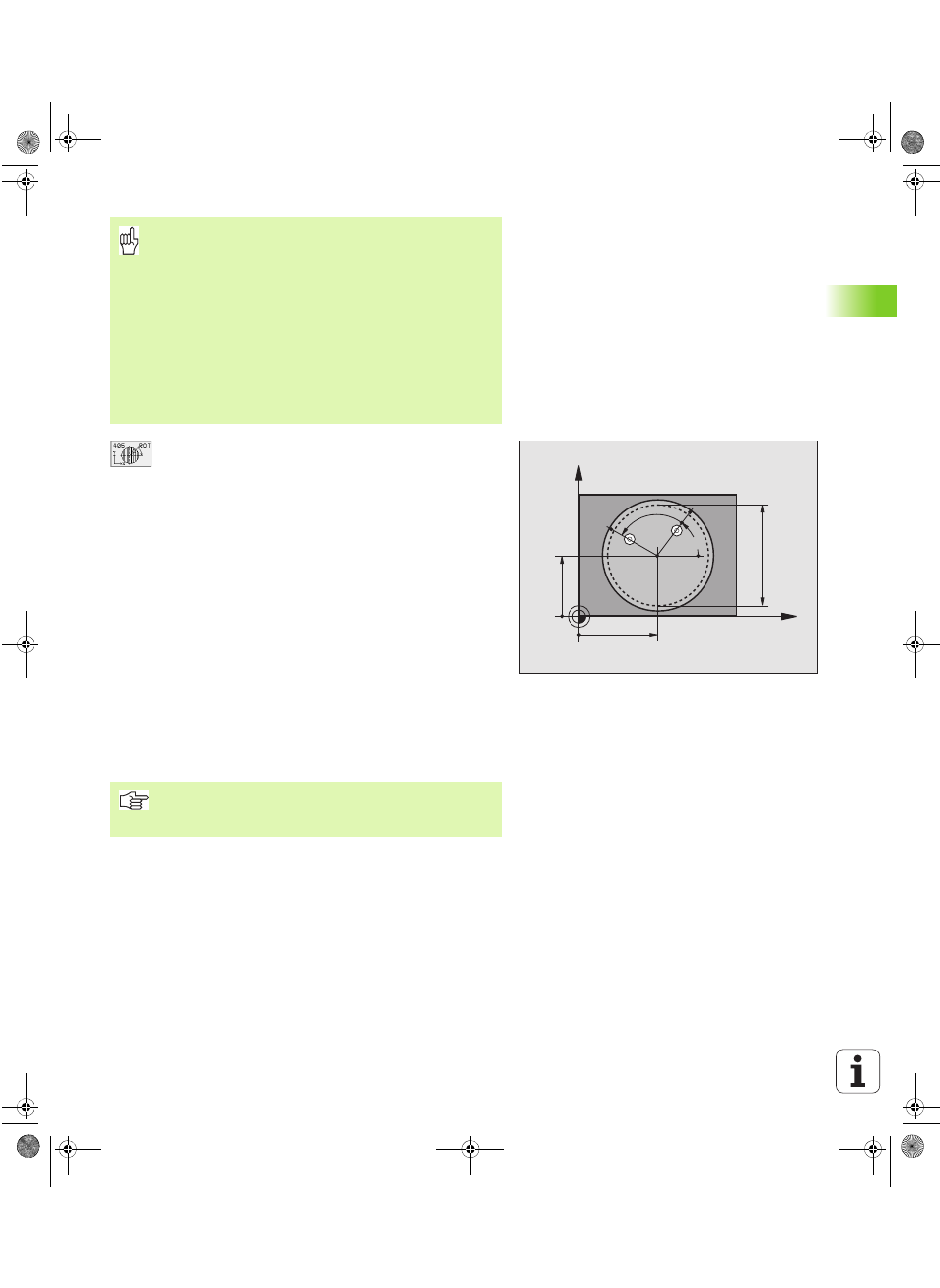

8 Centre 1er axe Q321 (en absolu): centre de la poche
dans l’axe principal du plan d’usinage
8 Centre 2ème axe Q322 (en absolu): centre de la poche
dans l’axe auxiliaire du plan d’usinage Si vous pro-
grammez Q322 = 0, la TNC ajuste le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC ajuste le centre du trou sur la position
nominale
8 Diamètre nominal Q262: Diamètre approximatif de la
poche circulaire (trou). Introduire de préférence une
valeur trop petite
8 Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
8 Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un pas angulaire
inférieur à 90°
Remarques avant que vous ne programmiez
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le diamètre nominal de la poche (trou) de
manière à ce qu'il soit de préférence trop petit.
Si les dimensions de la poche et la distance d'approche
ne permettent pas d'effectuer un pré-positionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la distance de sécurité entre les quatre
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q262
Q325
Q247
Plus le pas angulaire programmé est petit et plus le centre
de cercle calculé par la TNC sera imprécis. Valeur d'intro-
duction min.: 5°.
