HEIDENHAIN TNC 320 455
15.6 Sélectionner les af
fic
h
ag
es de positions
15.6 Sélectionner les affichages de
positions
Application
Vous pouvez modifier l’affichage des coordonnées pour le mode
Manuel et les modes Exécution de programme :

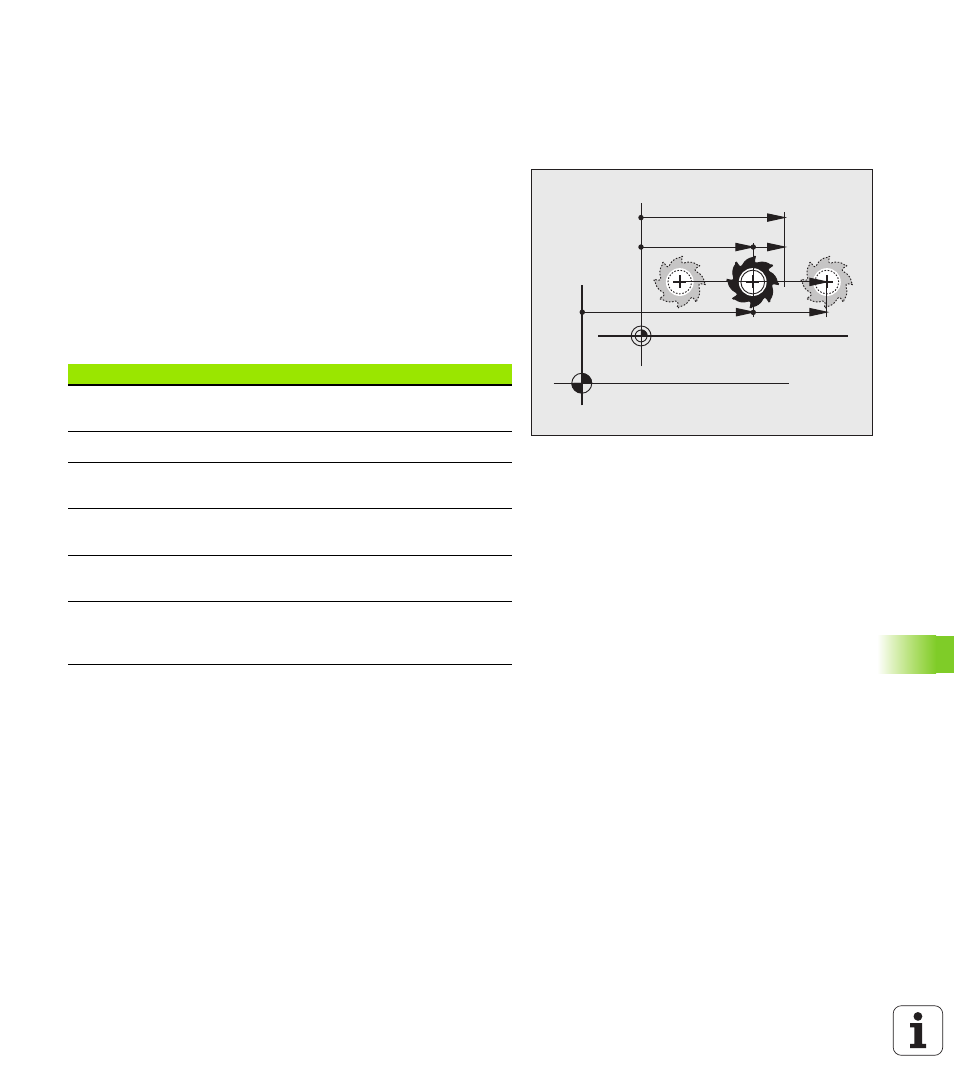

La figure de droite indique différentes positions de l’outil
„ Position de départ
„ Position à atteindre par l’outil
„ Point zéro pièce
„ Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes :
La fonction MOD Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD Affichage de position 2 vous permet de
sélectionner l’affichage de position dans l’affichage d’état auxiliaire.
Fonction Affichage
Position nominale ; valeur actuelle donnée par la
TNC NOM
Position effective ; position actuelle de l’outil EFF
Position de référence ; position effective calculée
par rapport au point zéro machine REFIST
Position de référence ; position nominale
calculée par rapport au point zéro machine REFSOLL
Erreur de poursuite ; différence entre position
nominale et position effective ER.P
Chemin restant à parcourir jusqu'à la position
programmée ; différence entre la position
effective et la position à atteindre DIST
