HEIDENHAIN TNC 320 183
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

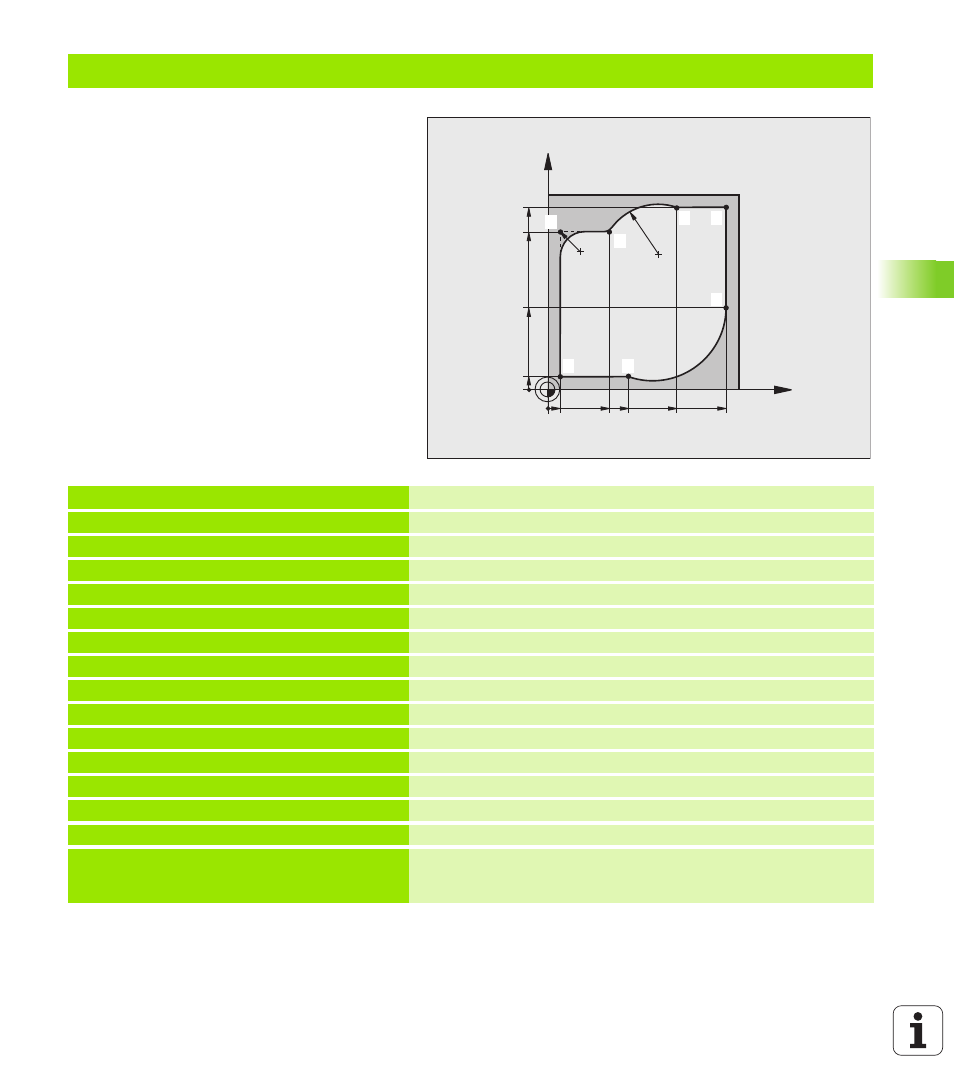

Exemple : déplacement circulaire en coordonnées cartésiennes
0 BEGIN PGM CIRCULAIR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute pour simulation graphique de l’usinage
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Appel d’outil avec axe de broche et vitesse de rotation broche
4 L Z+250 R0 FMAX Dégager l’outil dans l’axe de broche en avance rapide FMAX
5 L X-10 Y-10 R0 FMAX Prépositionner l’outil
6 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage avec avance F = 1000 mm/min.
7 APPR LCT X+5 Y+5 R5 RL F300 Aborder le contour au point 1 sur une trajectoire circulaire avec
raccordement tangentiel
8 L X+5 Y+85 Point 2 : première droite au point 2
9 RND R10 F150 Insérer un rayon R = 10 mm, avance : 150 mm/min.
10 L X+30 Y+85 Aborder le point 3 : point initial du cercle avec CR
11 CR X+70 Y+95 R+30 DR- Aborder le point 4 : point final du cercle avec CR, rayon 30 mm
12 L X+95 Aller au point 5
13 L X+95 Y+40 Aller au point 6
14 CT X+40 Y+5 Aller au point 7: point final du cercle, arc de cercle avec
raccordement tangentiel au point 6, la TNC calcule automatiquement
le rayon
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
1
2
3
4 5
6
7
