HEIDENHAIN TNC 320 157
5.3 Cor
rection d'outil

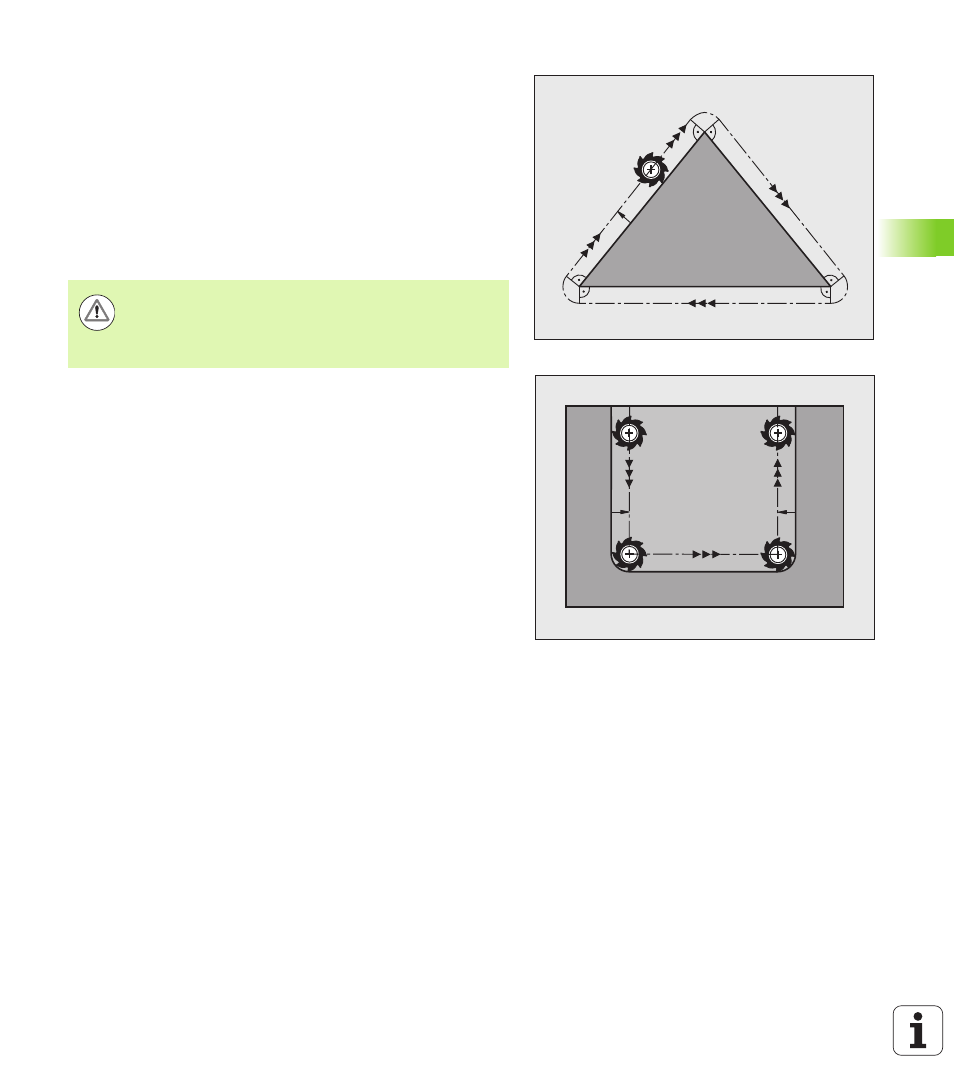

Correction de rayon : usinage des angles
„ Angles saillants :
Si vous avez programmé une correction de rayon, la TNC guide
déplace l'outil aux angles externes sur un cercle de transition. Si
nécessaire, la TNC réduit l'avance au passage des angles externes,
par exemple lors d'importants changements de direction.
„ Angles rentrants :
Dans les angles rentrants, la TNC calcule le point d'intersection des
trajectoires sur lesquelles le centre de l'outil se déplace. En partant
de ce point, l'outil se déplace le long de l'élément de contour
suivant. Ainsi la pièce n'est pas endommagée dans les angles
rentrants. Par conséquent, le rayon d'outil ne peut pas avoir
n'importe quelle dimension pour un contour donné.
RL
RL RL
Attention, risque de collision!
Pour l’usinage des angles rentrants, ne définissez pas le
point initial ou le point final à un sommet d'angle, car le
contour pourrait être endommagé.
