394 Mode manuel et dégauchissage
12.8 Initialisation du point d'or
igine a
v
ec palpeur 3D
12.8 Initialisation du point d'origine
avec palpeur 3D
Tableau récapitulatif
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :

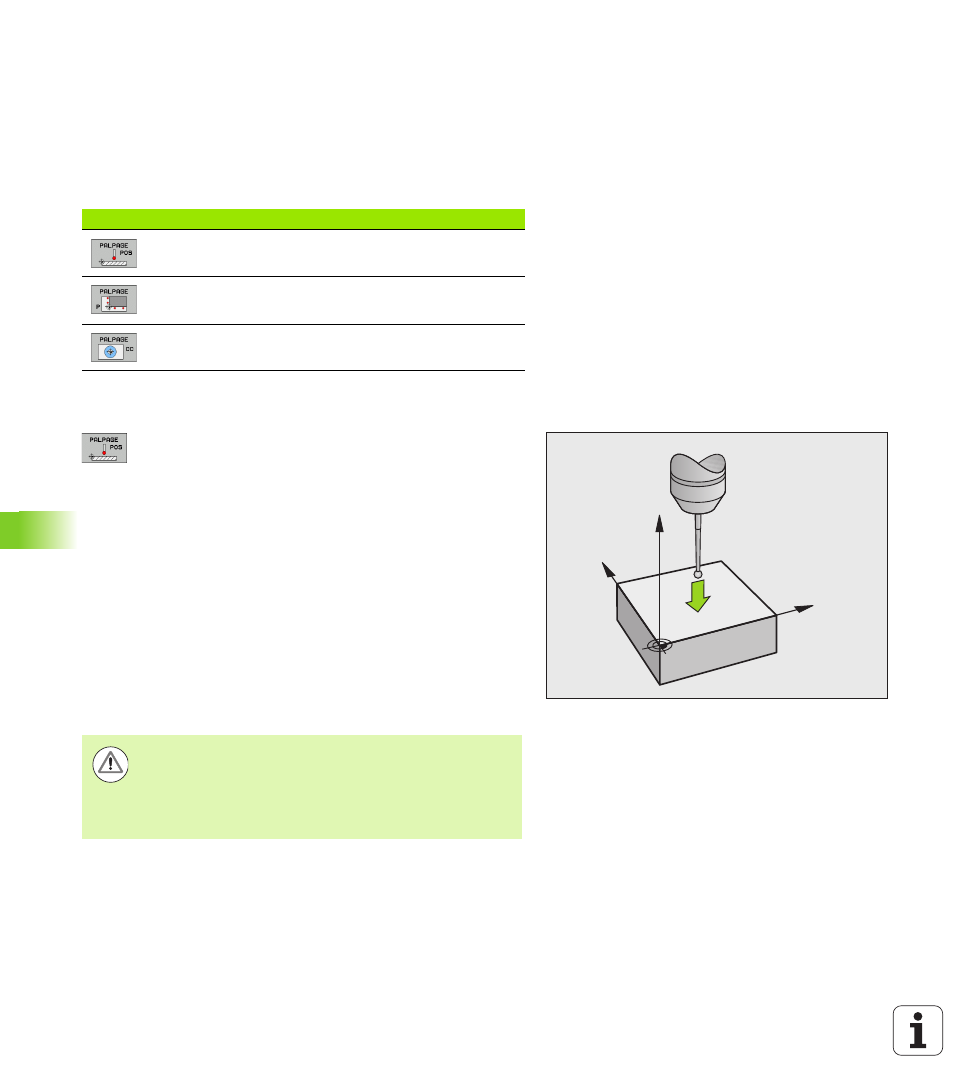

Initialiser le point d'origine sur un axe au choix
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z– : sélectionner par
softkey
U Palpage : appuyer sur la touche START externe
U Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE, voir „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans un tableau de points
zéro”, page 387
U Quitter la fonction de palpage : appuyer sur la softkey
FIN
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 394
Initialisation d'un coin comme point
d'origine Page 395
Initialisation du centre de cercle
comme point d'origine Page 396
Y
X
Z
HEIDENHAIN ne garantit les fonctions des cycles de
palpage que si les palpeurs HEIDENHAIN sont utilisés.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez initialiser 3D-ROT sur Actif
dans les modes manuel et automatique.
