HEIDENHAIN TNC 320 311
9.4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e
9.4 Fonctions auxiliaires pour le
comportement de contournage

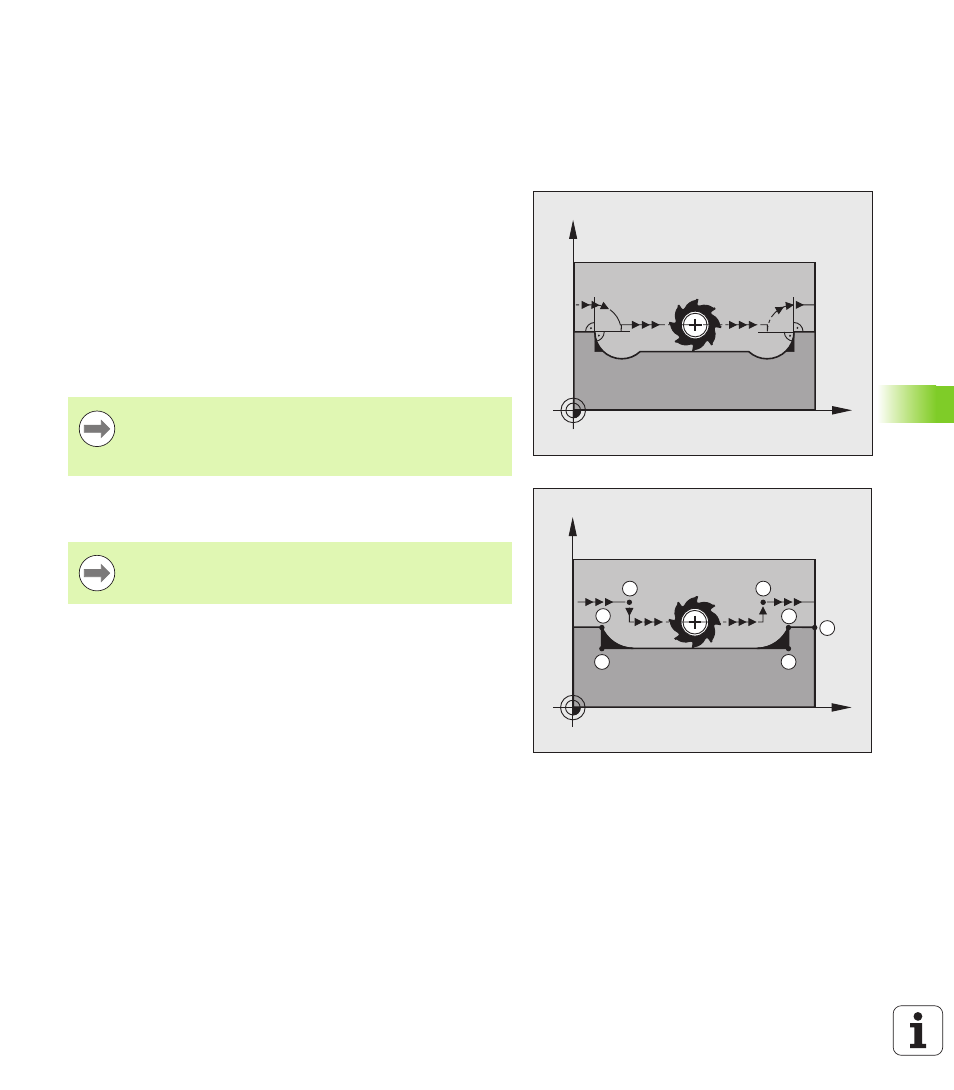

Usinage de petits éléments de contour: M97
Comportement standard
Dans un angle externe, la TNC insère un cercle de transition. En
présence de très petits éléments, l'outil risquerait alors
d'endommager le contour.
Dans ce cas là, la TNC interrompt l'exécution du programme et délivre
le message d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection des éléments du contour –
comme avec les angles rentrants– et déplace l'outil à ce point.
Programmez M97 dans la séquence de déplacement au sommet de
l'angle.
Effet
M97 n’est active que dans la séquence où elle a été programmée.
X
Y
X
Y
S
16
17
15 14
13
S
Au lieu de M97, nous vous conseillons d'utiliser la fonction
plus performante M120 LA (voir „Calcul anticipé d'un
contour avec correction de rayon (LOOK AHEAD): M120”
à la page 316)!
L'angle du contour sera usiné de manière incomplète avec
M97. Vous devez éventuellement effectuer un autre
usinage à l'aide d'un outil plus petit.
