POSITIP 880
99
I – 8 La sof
tk
e
y INFO
Fonctions trigonométriques
Ainsi que nous l'avons déjà précisé, le plan de votre pièce ne comporte
pas toujours toutes les données requises pour une fonction de
fraisage ou de positionnement. Si une valeur n'est pas connue mais si
elle peut être calculée à l'aide d'une fonction trigonométrique (par ex.
fonction racine carrée ou carré d'un nombre), le POSITIP 880 calcule
cette valeur grâce aux fonctions trigonométriques intégrées. Cf. fig.
I.69 & fig. I.70.
Utiliser la calculatrice de trigonométrie:
8 Si le curseur se trouve dans un champ numérique (par ex. le champ
PT FINAL d'une droite, appuyez sur la softkey INFO, puis sur la
softkey CALCULAT. et enfin sur la softkey STANDARD/TRIGO. Pour
commuter vers la barre de softkeys affichée à droite, appuyez sur la
softkey AUTRES:
8 Avec la softkey AUTRES, vous pouvez commuter entre les trois
barres de softkeys.
8 Introduisez un nombre et appuyez sur la softkey correspondant à la
fonction trigonométrique appropriée.
Exemple: Pour introduire un rayon dont la valeur correspond à la racine
carrée de 2, procédez de la manière suivante:
8
Sélectionnez le champ RAYON.
8 Appuyez sur la touche 2.
8 Appuyez sur INFO.
8 Appuyez sur la softkey CALCULAT.
8 Appuyez sur la softkey TRIGO.
8 Appuyez sur la softkey RACINE CARREE. Le POSITIP 880 affiche le
résultat 1,4142.
Si vous désirez calculer le sinus, cosinus ou la tangente d'un angle,
introduisez tout d'abord l'angle et appuyez ensuite sur la softkey
correspondante. Si vous introduisiez par exemple la valeur 30 dans un
champ numérique et que vous appuyiez ensuite sur la softkey SIN,
vous verriez s'afficher la valeur 0,5 (sinus de 30 degrés).
Supposons que vous désiriez régler une barre sinus de 10 cm sur un
angle de 30° et que vous ayez besoin pour cela de la hauteur de la cale-
étalon. En multipliant 0,5000 par 10, vous calculez la hauteur de la cale-
étalon (5 cm).

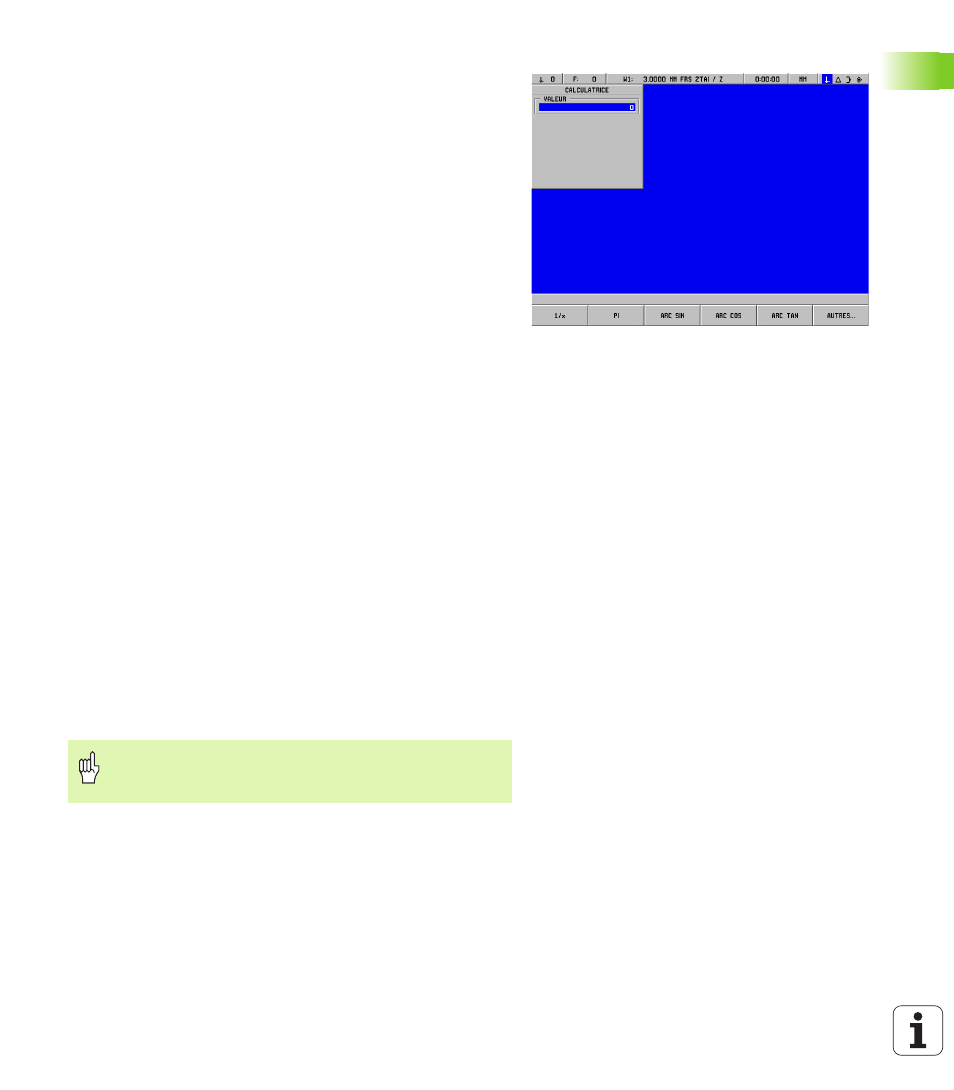

fig. I.70 Les softkeys des fonctions
trigonométriques
Les valeurs angulaires sont affichées dans le format
angulaire (valeurs décimales, DMS ou radians) que vous
avez configuré.
