16
I Instructions d'utilisation
I – 1 Pr
incipes de base pour les coor
données de positions
Une liste de coordonnées correspondant à cet exemple présente des
avantages lors d'un usinage en mode de fonctionnement:
PROGRAMMATION
. Cf. fig. I.8

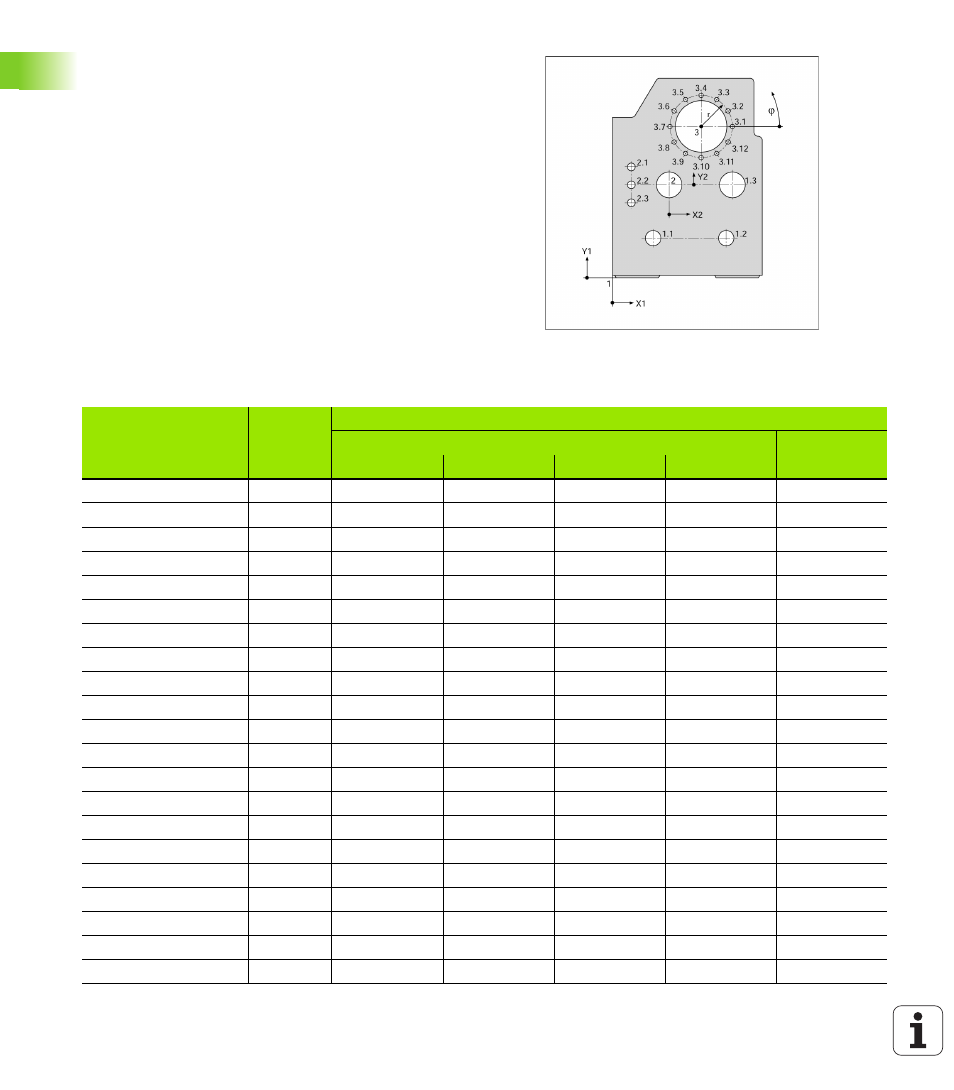

fig. I.8 Plan de pièce avec cotation des
coordonnées (selon DIN 406 ou ISO 129
chap. 11, fig. 179)
Origine des
coordonnées Cotes en mm
Coordonnées
Pos. X1 X2 Y1 Y2 r f d
1 1 0 0 –
1 1,1 325 320 ø 120 H7
1 1,2 900 320 ø 120 H7
1 1,3 950 750 ø 200 H7
1 2 450 750 ø 200 H7
1 3 700 1225 ø 400 H8
2 2,1 –300 150 ø 50 H11
2 2,2 –300 0 ø 50 H11
2 2,3 –300 –150 ø 50 H11
3 3,1 250 0° ø 26
3 3,2 250 30° ø 26
3 3,3 250 60° ø 26
3 3,4 250 90° ø 26
3 3,5 250 120° ø 26
3 3,6 250 150° ø 26
3 3,7 250 180° ø 26
3 3,8 250 210° ø 26
3 3,9 250 240° ø 26
3 3,10 250 270° ø 26
3 3,11 250 300° ø 26
3 3,12 250 330° ø 26
