POSITIP 880
47
I – 5 Motifs d'usinag
e
Exemple: Introduire les données des rangées de trous et les
exécuter. Cf. fig. I.37 & fig. I.38.
Première cooordonnée X du trou: X = 20 mm
Première coordonnée Y du trou: Y = 15 mm
Nombre de trous par rangée: 4
Ecart entre les trous: 10 mm
Angle d'inclinaison: 18°
Profondeur de perçage: Z = PAR
Nombre de rangées: 3
Ecart entre les rangées: 12 mm
1ère étape: Introduire les valeurs
Mode de fonctionnement: CHEMIN RESTANT
Appuyer sur la softkey MOTIFS USINAGE.
Appuyer sur RANGEE TROUS.
Introduire les valeurs
Introduire la coordonnée du trou 1 (X = 20 mm).
Valider avec ENT.
Y = 15 mm
Valider avec ENT.

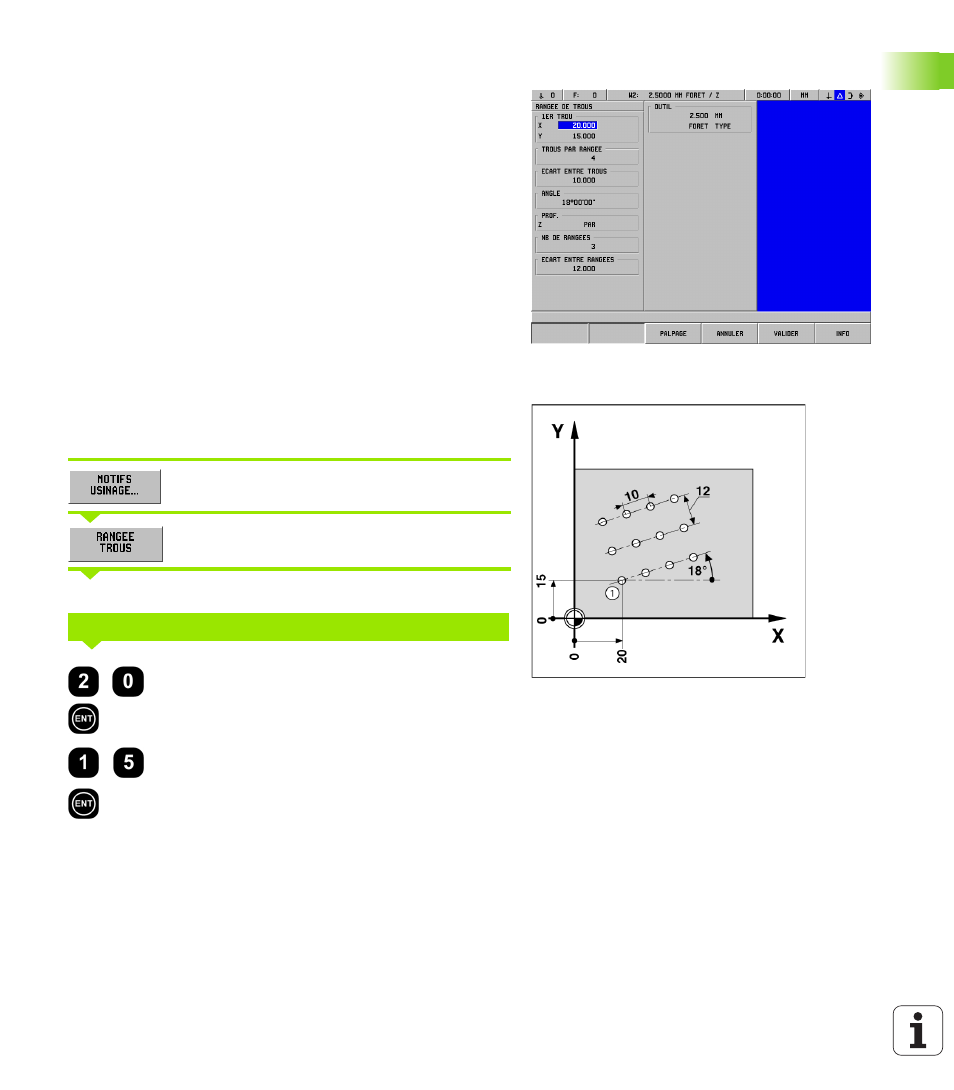

fig. I.37 Le masque d'introduction RANGEE DE
TROUS
fig. I.38
PREMIER TROU X ET Y
