POSITIP 880
103
I – 9 POSITIP 880 F
onctions pour le t
our
nag
e
Principes de base pour les coordonnées de
positions
Introduction
Pour décrire la géométrie d'une pièce, on utilise un système de
coordonnées orthogonales ou cartésiennes (d'après le mathématicien
et philosophe français René Descartes, 1596 à 1650). Le système de
coordonnées cartésiennes est constitué des trois axes de
coordonnées X, Y et Z perpendiculaires entre eux et qui se recoupent
en un même point. Ce point est le point zéro (ou origine) du système
de coordonnées. Cf. fig. I.73.
Pour déterminer les positions sur la pièce, on „imagine“ que le
système de coordonnées est sur la pièce. Sur les pièces de tournage
(pièces à rotation symétrique), l'axe Z coïncide avec l'axe de rotation.
L'axe X est dirigé dans le sens du rayon ou du diamètre. Pour les
pièces de tournage, on n'a pas besoin d'indiquer l'axe Y dans la
mesure ou il aurait les mêmes valeurs que l'axe X. Cf. fig. I.74.

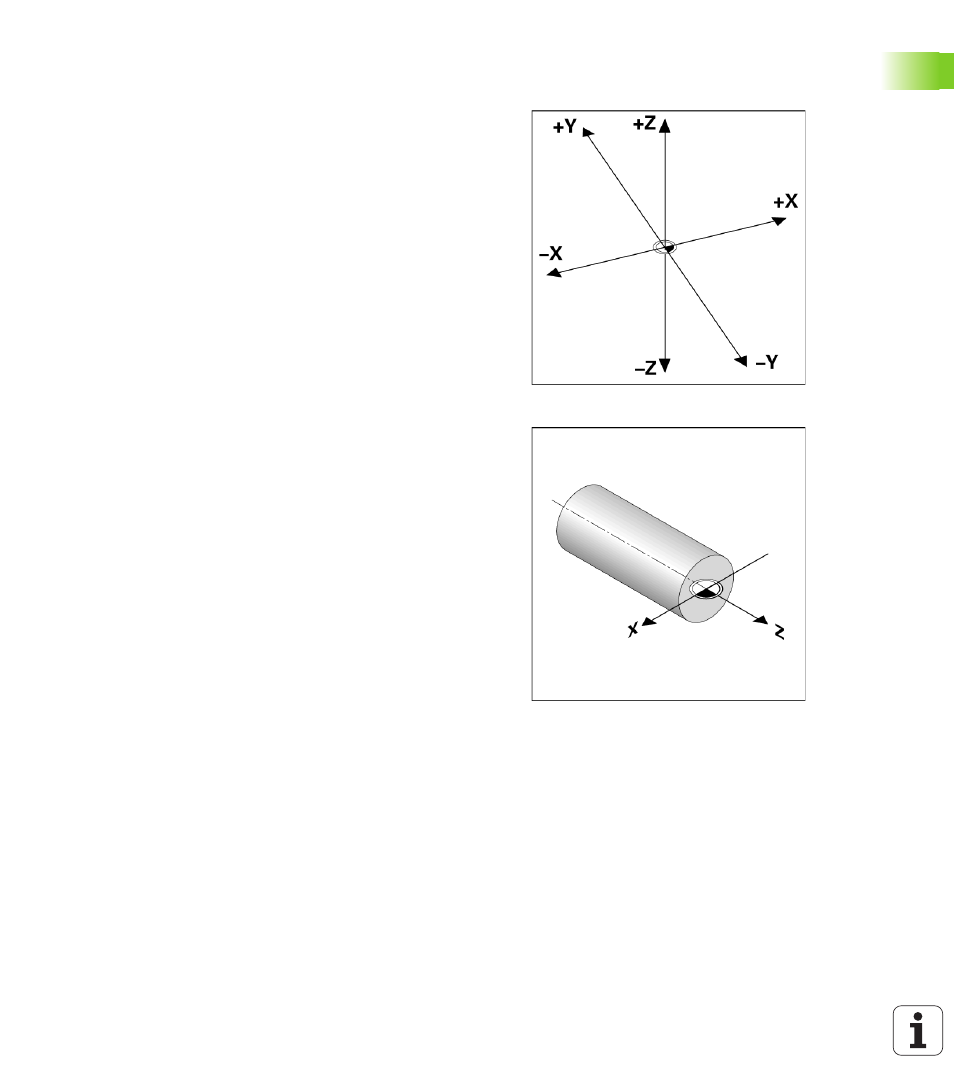

fig. I.73 Système de coordonnées cartésiennes
fig. I.74 Le système de coordonnées cartésiennes
sur une pièce de tournage
