II - 4 Interface de données
100 Informations techniques POSITIP 855
13 10 7 4 1
14 18 21 25
X 3 1 ( V . 2 4 / R S - 2 3 2 - C )
II - 4
Interface de données
L'interface de données du POSITIP vous permet d'archiver sur
disquettes les programmes et paramètres de fonctionnement,
d'imprimer ou de mémoriser les coordonnées.
Pour la transmission des programmes, reportez-vous au chapitre
I - 4, et pour la transmission des paramètres de fonctionne-
ment, au chapitre II - 2.
Ce chapitre vous apprendra tout ce que vous désirez savoir pour la
configuration de l'interface de données:
•
Distribution des plots pour l'interface de données du POSITIP
• Niveau de signal
• Câblage du câble et connecteur de raccordement
• Vitesse de transmission (taux en bauds)
• Format des données
Possibilités de raccordement
L'interface de données série V.24/RS-232-C se trouve sur la face
arrière du POSITIP. Les appareils suivants peuvent s'y raccorder:
• Unité à disquettes FE401 HEIDENHAIN
• Imprimante avec interface de données série
• Personal-Computer (PC) avec interface de données série
L'unité à disquettes FE 401 HEIDENHAIN est déjà
préparée pour fonctionner directement sur l'interface
de données.
L'interface X31 est conforme à l'„isolation électrique
du secteur“ selon EN 50 178.
Distribution des plots pour l'interface de données du POSITIP
Plot Affectation
1 CHASSIS GND – Masse boîtier
2 TXD – Données d'émission
3 RXD – Données de réception
4 RTS – Demande d'émission
5 CTS – Prêt à émettre
6 DSR – Unité transmission prête
7 SIGNAL GND – Masse signal
20 DTR – Terminal prêt
8 à 19 ne pas raccorder
21 à 25 ne pas raccorder
Niveau de signal
Signal Niveau du signal Niveau du signal
„1“ = „actif“ „0“ = „inactif“
TXD, RXD – 3 V à – 15 V + 3 V à + 15 V
RTS, CTS + 3 V à + 15 V – 3 V à – 15 V
DSR, DTR

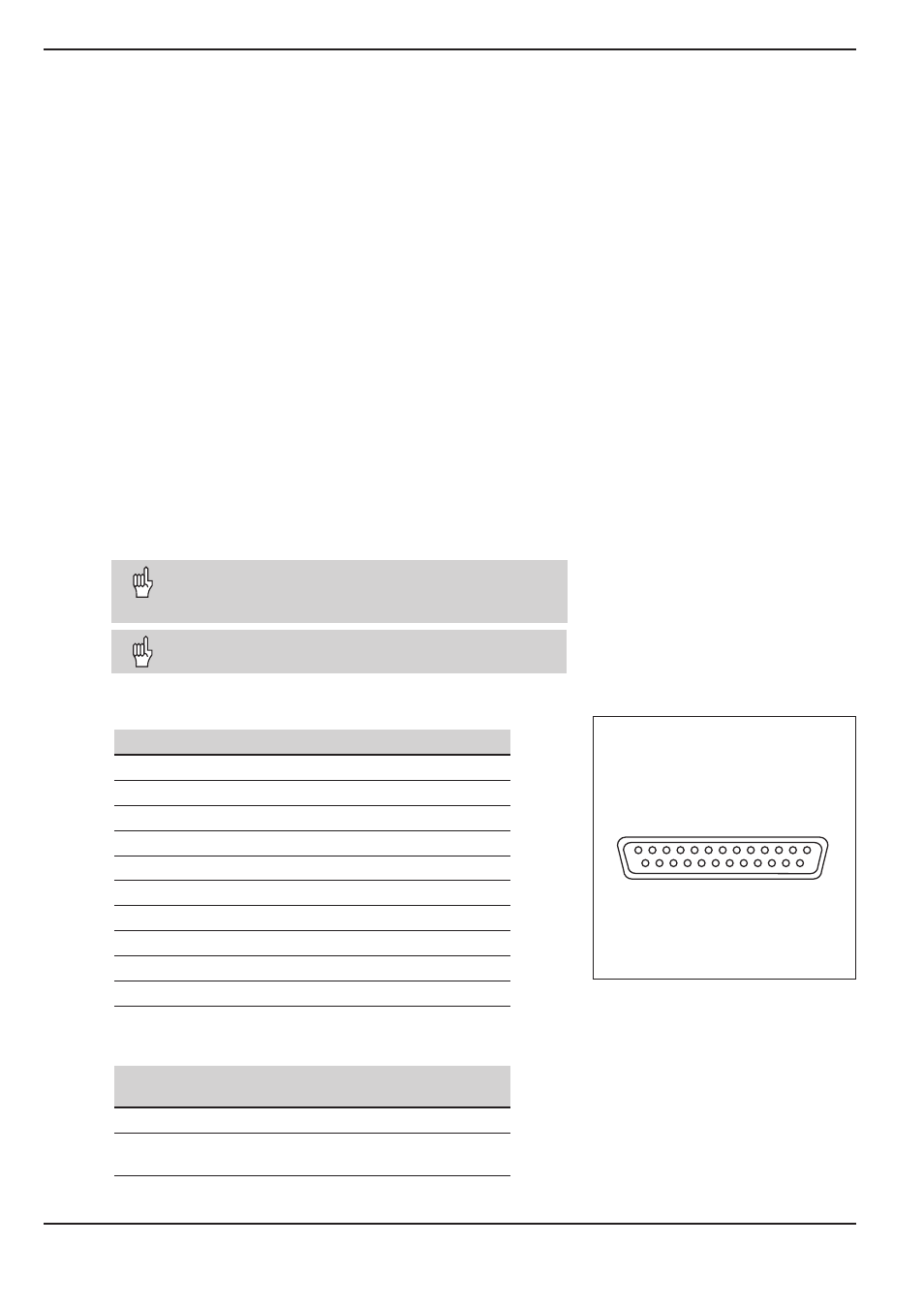

Fig. 41: Distribution des plots de l'interface de
données V.24 / RS-232-C
