Exemple de programme: Grille de trous
Coordonnée X du premier trou X = 20 mm
Coordonnée Y du premier trou Y = 15 mm
Nombre de trous par rangée 4
Distance entre les trous 10 mm
Angle entre les rangées de trous et l'axe X 18°
Profondeur de perçage Z = – 5 mm
Nombre de rangées 3
Distance entre les rangées 12 mm

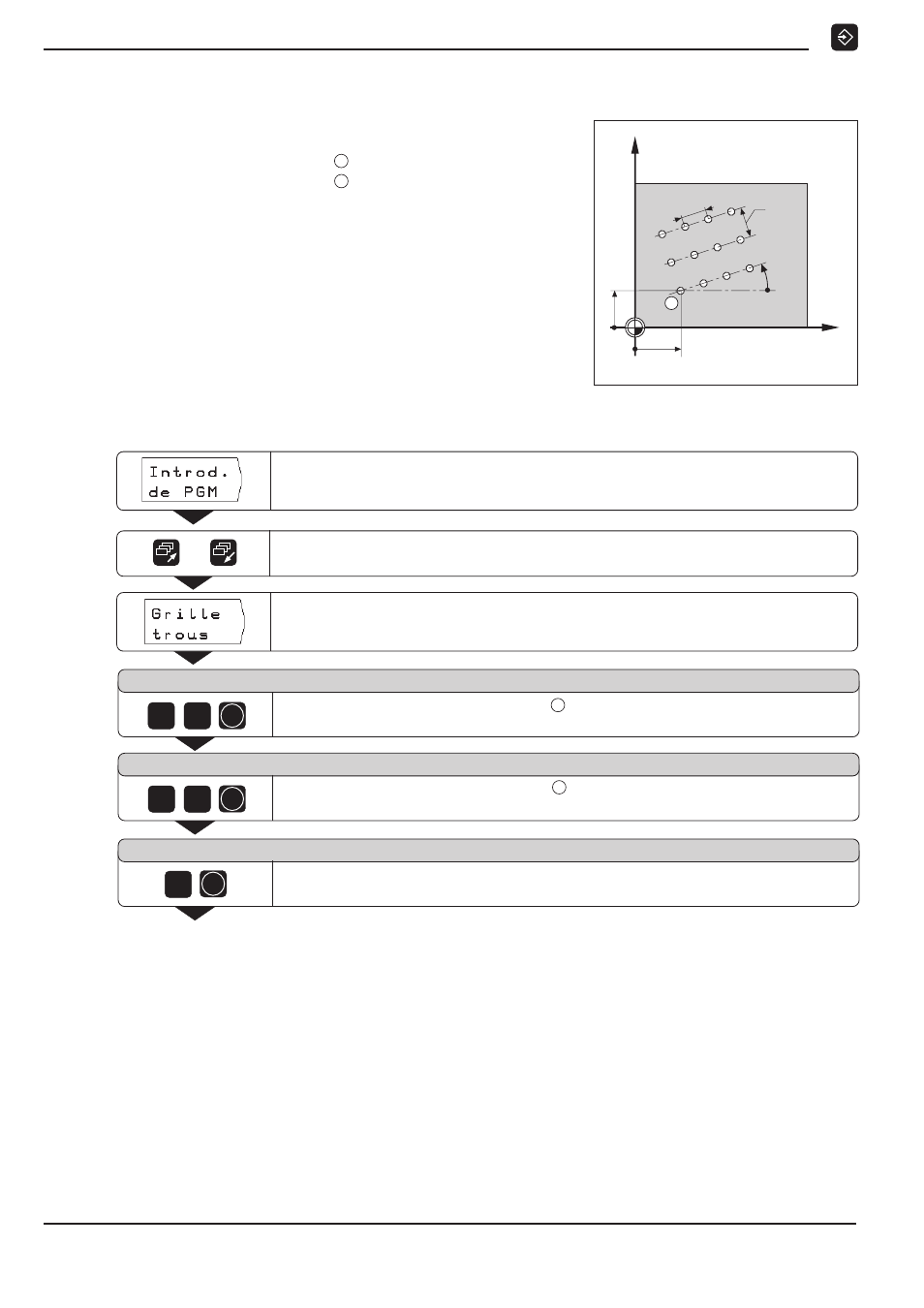

Exemple: Introduire les données de la grille de trous
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Feuilleter jusqu'au troisième menu de softkeys.
Sélectionner Introduction de PGM .
/
Les données de la grille de trous doivent être introduites dans un
programme.
Y
X
15
20
0
0
1
10
18°
12
1 5
2 0 ENT
ENT
4 ENT
Schémas de trous dans le programme
1er trou en X ?
1er trou en Y ?
Nombre de trous par rangée ?
Introduire le nombre de trous par rangée ( NB TROUS = 4 ).
Valider l'introduction.
Introduire la coordonnée Y du trou ( POSY = 15 mm ).
Valider l'introduction.
Introduire la coordonnée X du trou ( POSX = 20 mm ).
Valider l'introduction.
1
1
1
1
