Le mode d'emploi intégré
Le mode d'emploi intégré vous aide dans chaque
situation en vous apportant les informations adéquates.
Appeler le mode d'emploi intégré:
➤
➤ ➤ ➤ ➤ Appuyez sur la touche HELP.
➤
➤ ➤ ➤ ➤ Feuilletez avec les touches fléchées si la situation est expliquée
sur plusieurs pages d'écran.
Quitter Quitter Quitter Quitter Quitter le mode d'emploi intégré:
➤
➤ ➤ ➤ ➤ Appuyez une nouvelle fois sur la touche HELP.
Exemple:Mode d'emploi intégré pour l'initialisation du point de
référence avec le palpeur ( PALPAGE CENTRE DE CERCLE )
La fonction PALPAGE: CENTRE DE CERCLE est décrite dans ce
manuel à la page 25.
➤ ➤ ➤ ➤ ➤ Sélectionnez le mode VALEUR EFFECTIVE .
➤ ➤ ➤ ➤ ➤ Appuyez sur la softkey Palpage .
➤ ➤ ➤ ➤ ➤ Appuyez sur la touche HELP.
L'écran affiche la première page d'explications relatives aux
fonctions de palpage.
En bas à droite de l'écran apparaît l'indication de la page:
devant la barre oblique, la page sélectionnée, et derrière, le
nombre de pages.
Le mode d'emploi intégré contient maintenant sur trois pages
d'écran les informations suivantes sur le thème
VALEUR EFFECTIVE - PALPAGE :
• Sommaire des fonctions de palpage (page 1)
• Représentations graphiques de toutes les fonctions de
palpage (page 2 et page 3)
➤ ➤ ➤ ➤ ➤ Quitter le mode d'emploi intégré:
Appuyez une nouvelle fois sur la touche HELP.
L'écran du POSITIP affiche à nouveau le menu de sélection
des fonctions de palpage.
➤ ➤ ➤ ➤ ➤ Appuyez (par ex.) sur la softkey Centre de cercle .
➤ ➤ ➤ ➤ ➤ Appuyez sur la touche HELP.
Le mode d'emploi intégré contient maintenant sur trois pages
d'écran les informations spécifiques concernant la fonction
PALPAGE CENTRE DE CERCLE :
• Résumé de tous les pas d'usinage (page 1)
• Représentation graphique de l'opération de palpage (page 2)
• Remarques relatives au comportement du POSITIP et à
l'initialisation du point de référence (page 3)
• Fonction de palpage Centre de cercle pour les outils
(page 4 et page 5)
➤ ➤ ➤ ➤ ➤ Quitter à nouveau le mode d'emploi intégré:
Appuyez une nouvelle fois sur la touche HELP.

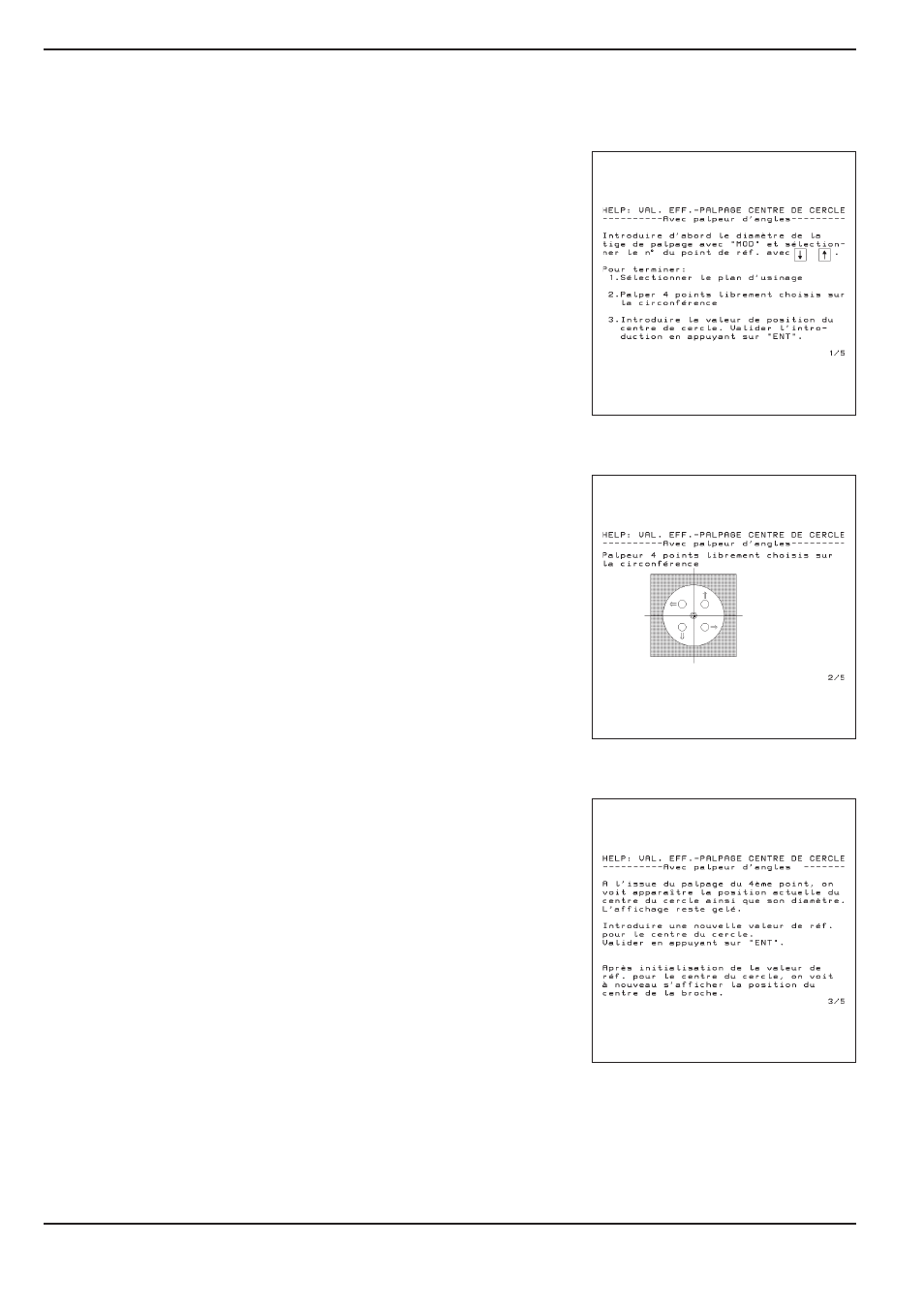

Fig. 13: Mode d'emploi intégré pour la fonction
PALPAGE CENTRE DE CERCLE , page 1
Fig. 14: Mode d'emploi intégré pour la fonction
PALPAGE CENTRE DE CERCLE , page 2
Fig. 15: Mode d'emploi intégré pour la fonction
PALPAGE CENTRE DE CERCLE , page 3
