II - 1 Montage et raccordement électrique
POSITIP 855 Informations techniques 83
Montage et raccordement électrique
Fourniture
• Visualisation de cotes POSITIP 855
• Prise secteur
• Manuel de l'utilisateur
Pose et fixation du POSITIP
Le POSITIP peut être fixé sur un pied orientable HEIDENHAIN à
partir de la face arrière de l'appareil et au moyen de vis M4
(Id.-Nr. 281 619 01).
Distance entre les trous de fixation: se reporter aux cotes
d'encombrement (cf. chapitre II - 8).
Raccordement du POSITIP
Risque de décharge électrique!
Avant d'ouvrir l'appareil, retirer la prise secteur!
Relier à la terre!
La mise à la terre ne doit pas être interrompue!
Danger pour composants internes!
Ne brancher ou débrancher les connecteurs qu'après
mise hors tension de l'appareil!
N'utiliser que des fusibles de rechange conformes aux
fusibles d'origine!
Raccordement secteur
Vous pouvez raccorder le POSITIP à une tension comprise
entre 100 V et 240 V (48 Hz à 62 Hz).
Vous n'avez pas à régler le POSITIP sur la tension.
Câblage de la prise secteur
Cf. fig. 32:
Raccordement secteur aux contacts et
Mise à la terre au contact
Section min. du câble secteur: 0.75 mm 2
II - 1

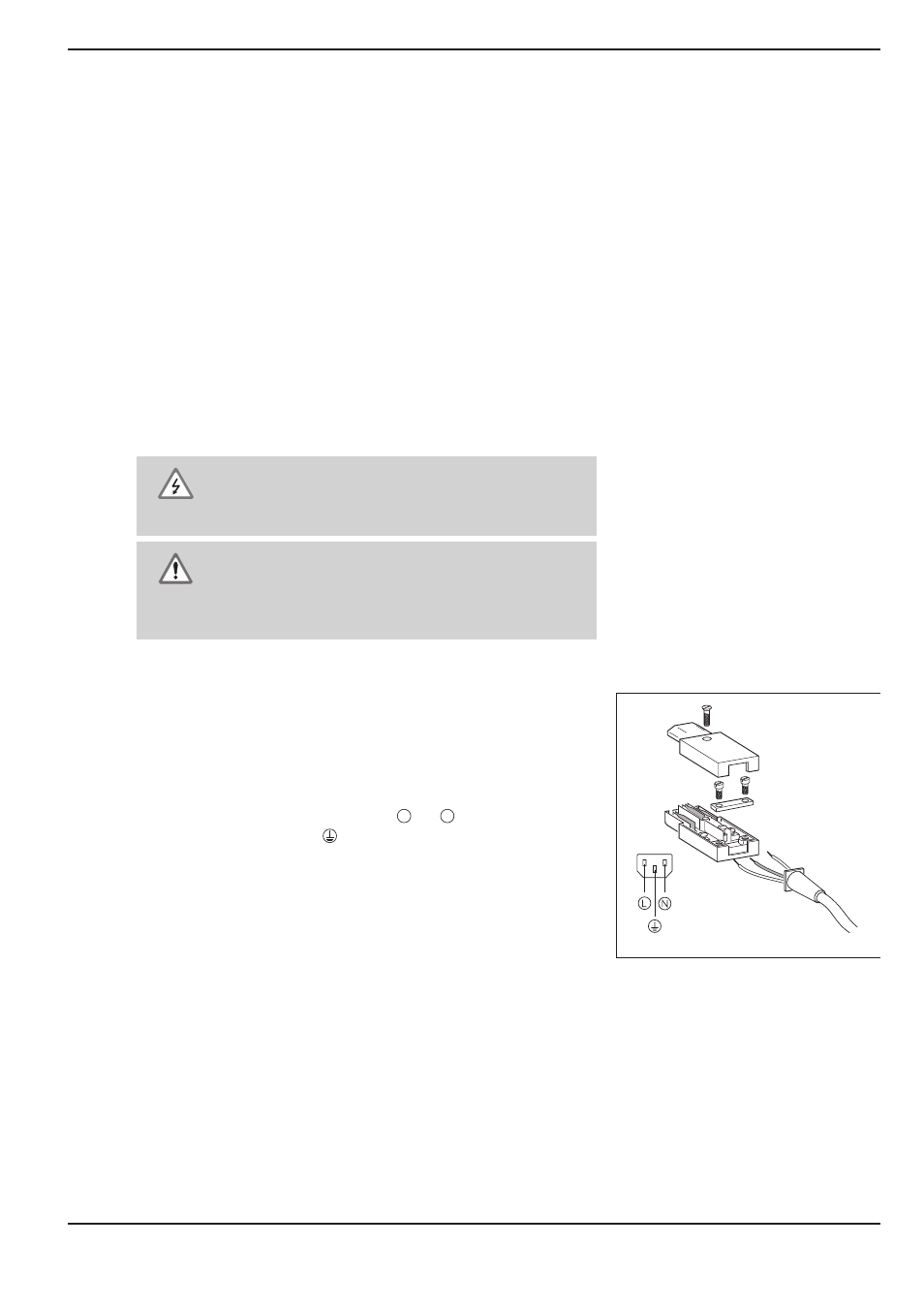

Fig. 32: Câblage de la prise secteur
N L
