I - 4 Programmation du POSITIP
POSITIP 855 Manuel de l'utilisateur 67
Sous-programmes et répétitions de partie de programme
Répétition de partie de programme
Vous introduisez une répétition de partie de programme de la
même manière que lorsqu'il s'agit d'un sous-programme. La fin
d'une partie de programme est désignée par l'instruction
commandant la répétition. Le label 0 ne sera donc pas initialisé.
Affichage de la séquence CALL LBL lors d'une répétition de partie de programme
L'écran affiche par exemple: CALL LBL 1 REP 10 / 10 .
Les deux nombres avec barre oblique indiquent qu'il s'agit d'une
répétition de partie de programme.
Le nombre précédent la barre oblique correspond à la valeur
introduite pour le nombre de répétitions.
Le nombre suivant la barre oblique donne en cours d'usinage le
nombre des répétitions restant à effectuer.

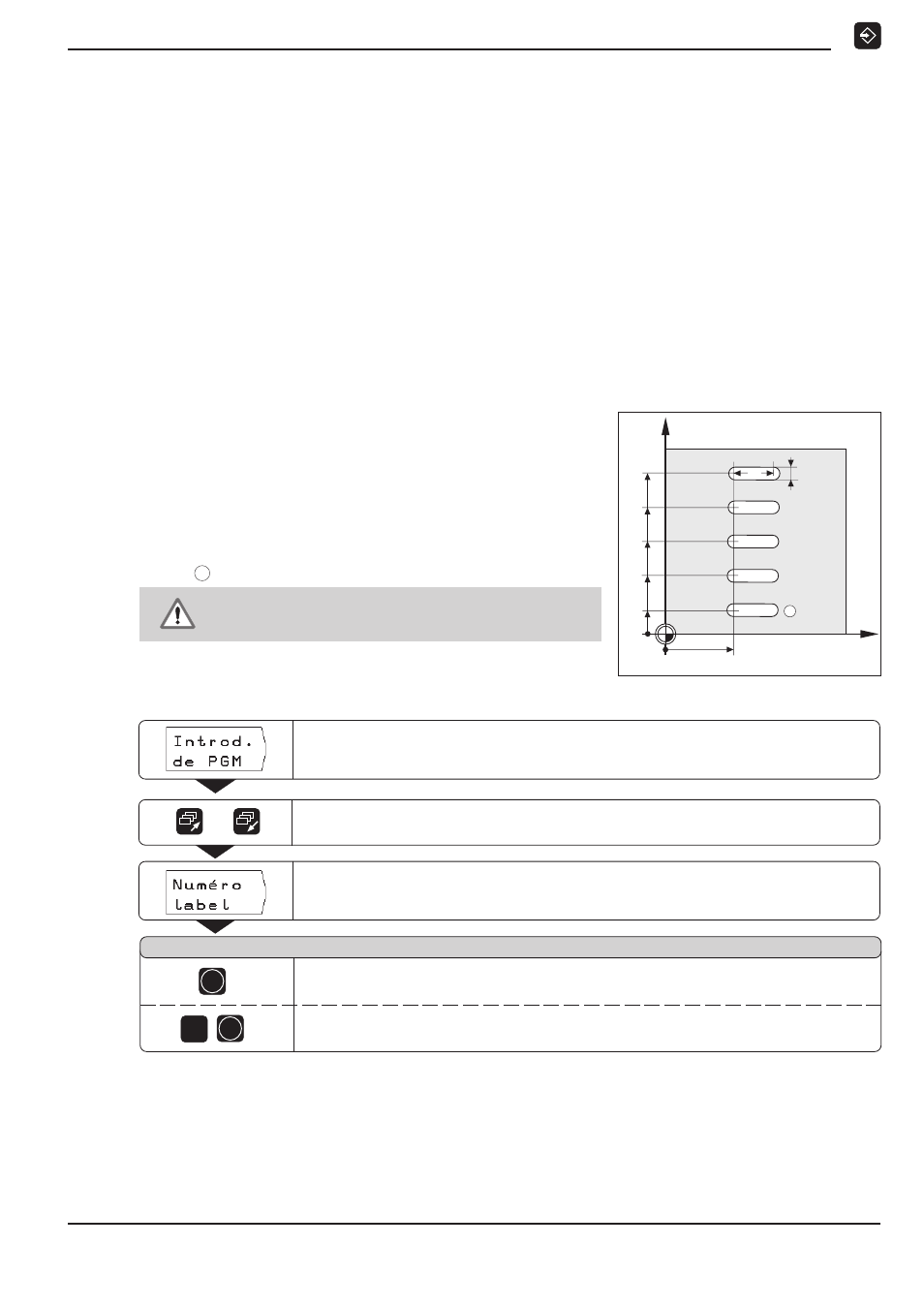

Exemple de programme: répétition de partie de programme avec
rainures
Longueur d'une rainure: 16 mm + diamètre de l'outil
Profondeur d'une rainure: – 12 mm
Décalage incrémental du
point de plongée:
15 mm
Diamètre de la rainure: 6 mm (= diamètre de l'outil)
Coordonnées du point de plongée
Rainure
1 : X = 30 mm Y = 10 mm
Y
X
70
0
0
30
55
10
6
40
25
16
1
Cet exemple nécessite l'utilisation d'une fraise
à denture frontale (DIN 844)!
Exemple: Initialiser un label pour une répétition de partie de programme
Mode de fonctionnement: MEMORISATION DE PROGRAMME
/
ENT
1 ENT
Feuilleter jusqu'au deuxième menu de softkeys.
Sélectionner Introduction de PGM .
Initialiser le label ( LBL ) pour une répétition de partie de PGM. Le POSITIP
propose le numéro de label libre immédiatement inférieur.
Numéro de label ?
Introduire ( 1 ) le numéro de label . Valider l'introduction.
Le label LBL 1 initialisé apparaît dans la séquence actuelle.
Prendre en compte le numéro de label .
Introduisez les séquences de programme pour les répétitions de
partie de programme à la suite de la séquence
LBL .
