Principes de base pour les coordonnées de positions

POSITIP 855

Manuel de l'utilisateur

7

I - 1
Principes de base pour les coordonnées de positions

Si les termes suivants vous sont familiers (système de coor-
données, mesure incrémentale, absolue, position nominale,
position effective et chemin restant), sautez ce chapitre.

Systèmes de référence

Par principe, la définition de position requiert un système de
référence.
Ainsi, par exemple, des lieux terrestres peuvent être définis par
leurs coordonnées géographiques; les dimensions permettant
d'indiquer ou de définir des positions „longueur“ et „largeur“ sont
données en valeur „absolue“: le réseau formé par les cercles de
longitude et de latitude représente un „système absolu de coor-
données“ – en opposition à une indication de position „relative“,
c'est-à-dire qui se réfère à un autre lieu connu.
Le méridien de longitude 0° de la figure ci-contre va de l'observatoire
de Greenwich, le cercle de latitude 0° étant l'équateur.

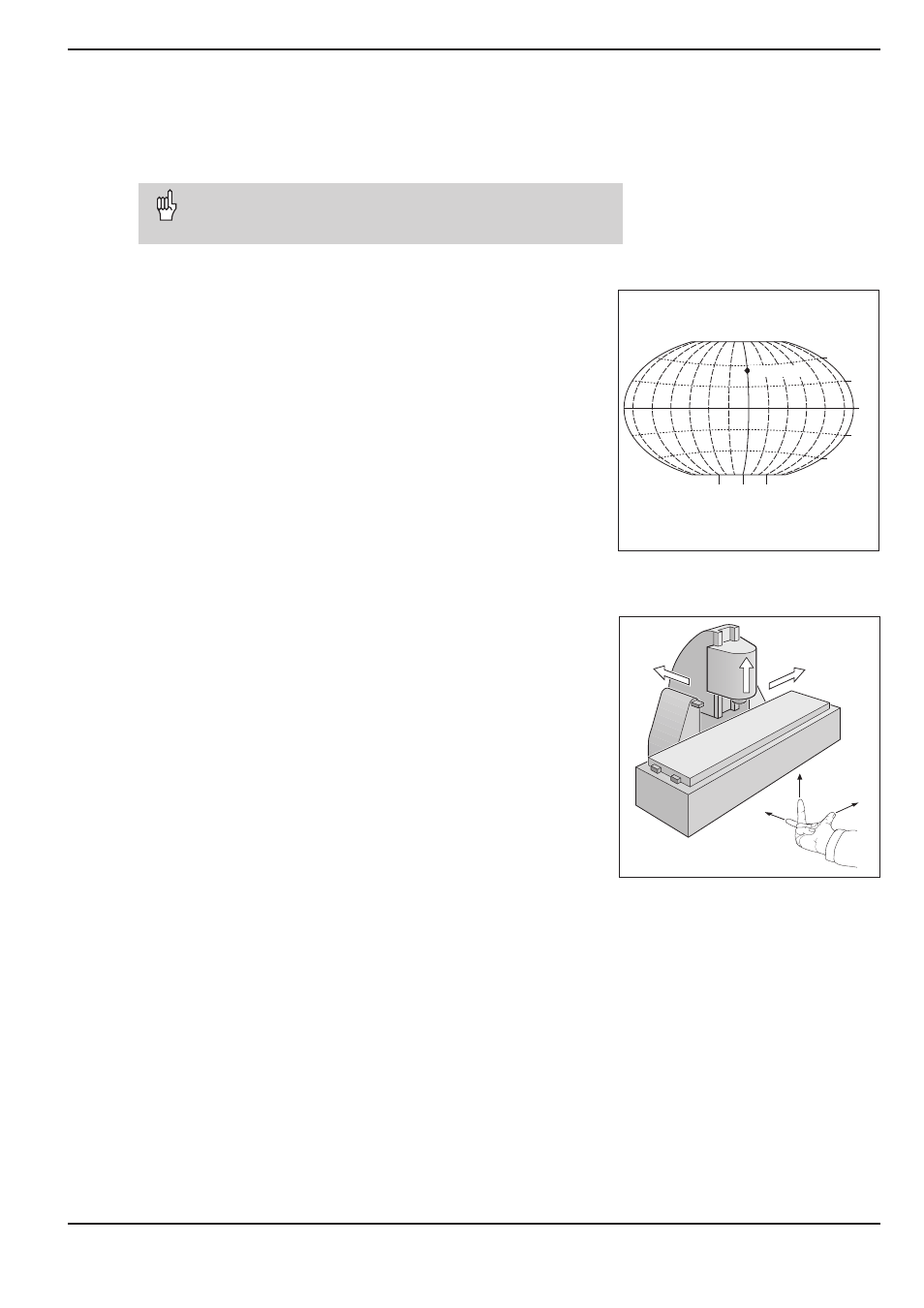

Fig 2: Désignation et sens des axes de la

machine sur une fraiseuse

Fig. 1: Système géographique de coordon-

nées: système de référence absolu

+X

+Y

+Z

+X

+Z

+Y

Pour usiner une pièce sur une fraiseuse équipée d'une visualisation
numérique de cotes, on prend généralement pour base un système
de coordonnées cartésiennes (= rectangulaires, du mathématicien
français Réné Descartes, 1596 à 1650) défini par rapport à la pièce
et qui se compose des trois axes de coordonnées X, Y et Z
parallèles aux axes de la machine. Si le majeur de la main droite est
dirigé dans le sens de l'axe d'outil et pointe de la pièce vers l'outil, il
indique le sens positif de l'axe Z; le pouce, quant-à lui, indique le
sens positif de l'axe X, et l'index, le sens positif de l'axe Y.

0° 90°

90°

30°

30°

60°

60°

Greenwich
