5 Mémorisation des programmes
40 TNC 122

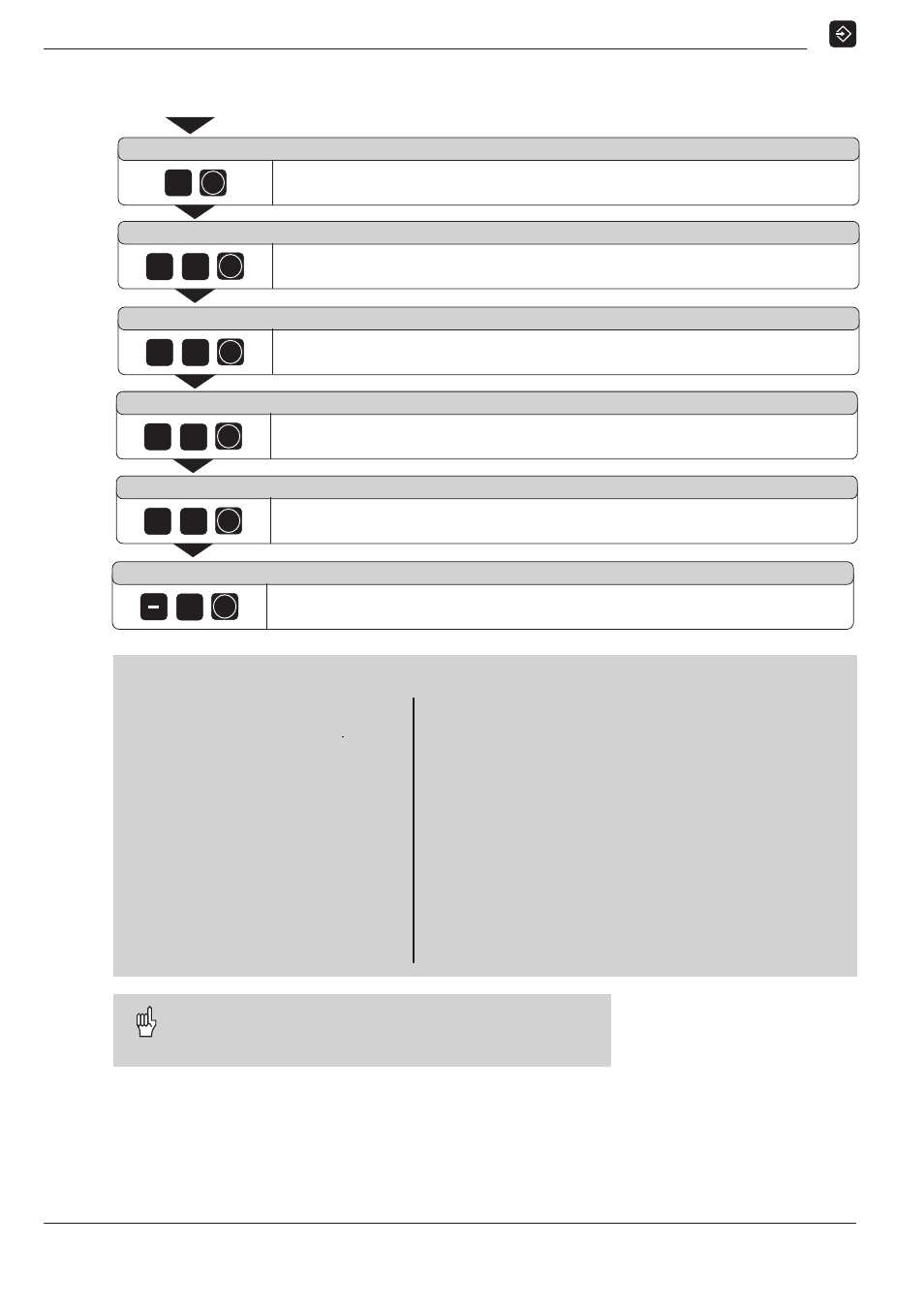

Cercle de trous
5 0 ENT
5 0 ENT
8 ENT
C E N T R E X =
Introduire la coordonnée X du centre du cercle de trous ( X = 50 mm ).
Valider l'introduction.
C E N T R E Y =
Introduire la coordonnée Y du centre du cercle de trous ( Y = 50 mm ).
Valider l'introduction.
N B T R =
Introduire le nombre de trous NB TR ( 8 ).
Valider l'introduction.
0 ENT 2
3 0 ENT
R A Y O N =
A N G L E =
Introduire l' ANGLE compris entre l'axe X et le premier trou ( 30° ).
Valider l'introduction.
Introduire le RAYON du cercle de trous ( 20 mm ).
Valider l'introduction.
8 ENT
P R O F . =
Introduire la PROFONDEUR ( – 8 mm ).
Valider l'introduction.
Séquences de programme
0 BEGIN PGM 40 MM Début du programme, n° du programme et unité de mesure
1 F 9999 Avance de prépositionnement élevée
2 Z+20.000 Hauteur de sécurité
3 M 3 MARCHE broche sens horaire
4 CYCL CERCLE ENTIER Données du cycle CERCLE ENTIER à suivre
5 NB TR= 8 Nombre de trous
6 CENTRE X= 50.000 Coordonnée X du centre du cercle de trous
7 CENTRE Y= 50.000 Coordonnée Y du centre du cercle de trous
8 RAYON= 20.000 Rayon
9 ANGLE= 30.000 Angle initial du premier trou
10 PROF.= – 8.000 Profondeur de perçage
11 M 2 ARRET programme, ARRET broche, ARRET arrosage
12 END PGM 40 MM Fin du programme, n° du programme et unité de mesure
Pour un arc de cercle (CYCL ARC DE CERCLE), vous
devez introduire en plus et après l'angle initial le pas
angulaire (PAS) séparant les trous.
La TNC usine le cercle de trous en mode de fonctionnement
EXECUTION DE PROGRAMME (cf. chap. 7).
