2 Travail à l'aide de la TNC 122 – Les premiers pas
TNC 122 17
Sélectionner l'affichage de positions
La TNC peut afficher diverses valeurs de positions pour la
définition de la position de l'outil.
La fig. 2.1 contient les positions suivantes:
•
Position de sortie de l'outil A
• Position nominale de l'outil Z
• Point zéro pièce W
• Point zéro règle M
Les affichages de position de la TNC peuvent être réglés sur les
valeurs suivantes:
•
Position effective 2
position actuelle de l'outil se référant au point zéro pièce
• Erreur de poursuite 3
Différence entre la position nominale 1 et la position
effective 2
• Position effective se référant au point zéro règle 4
Commuter l'affichage de positions:
ä Vous pouvez commuter l'affichage de positions à l'aide du
paramètre utilisateur PM 7322 (cf. chapitre 8).
4
2 3
1
Z
A
W
M

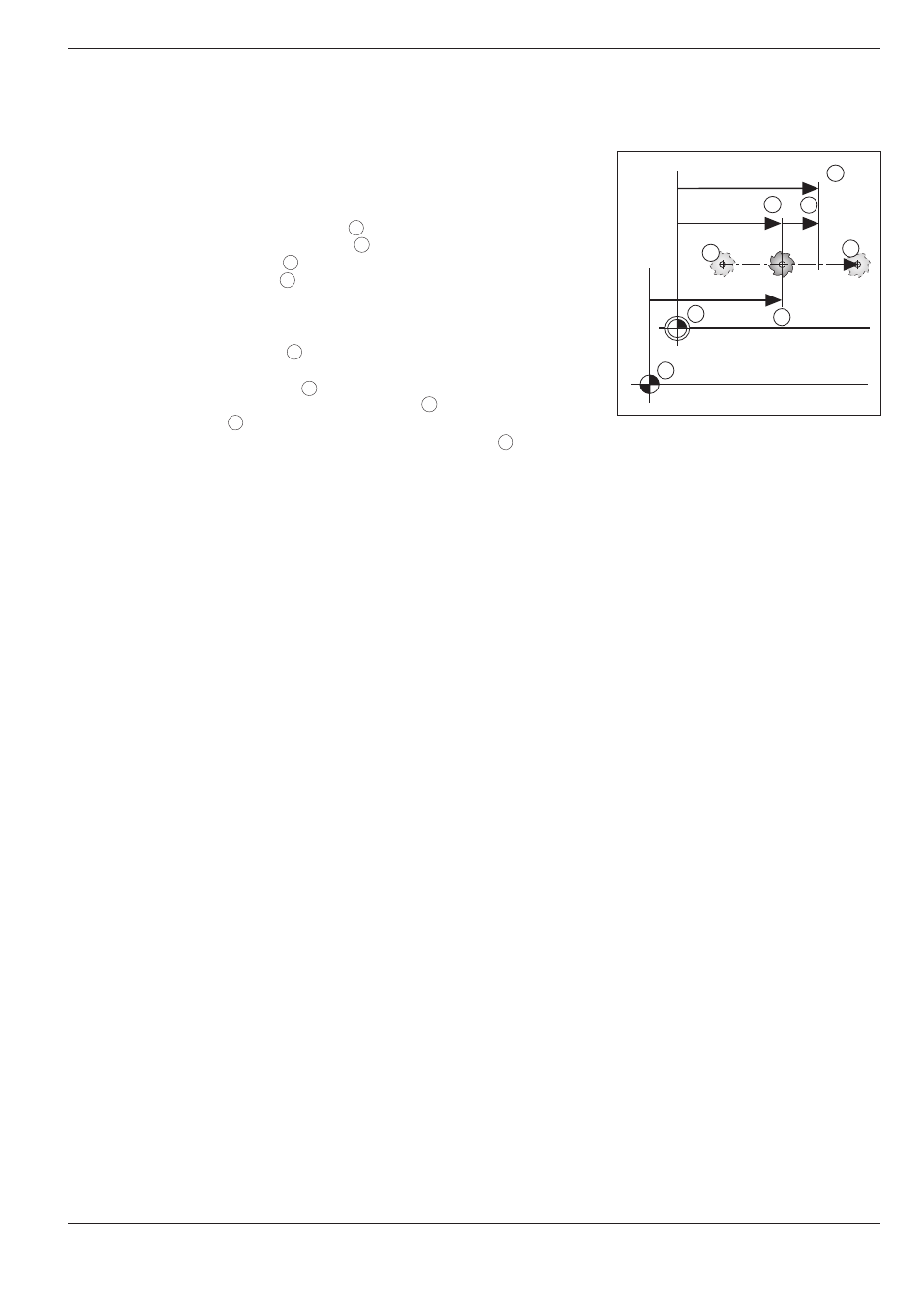

Fig. 2.1: Positions de l'outil et de la pièce
