1 Principes de base pour les données de positions
TNC 122 13
Positions de la pièce en valeur incrémentale
Une position peut également se référer à la position nominale
précédente: Le point zéro relatif est donc mis à la dernière position
programmée. On parle alors de coordonnées incrémentales
(incrément = accroissement), ou d'une cotation incrémentale (dans
la mesure où la position est donnée au moyen de valeurs à la file
les unes des autres).
Les coordonnées incrémentales sont désignées par un
I .
Exemple: Coordonnées incrémentales de la position se
référant à la position
Coordonnées absolues de la position :
X
= 10 mm
Y = 5 mm
Z = 20 mm
Coordonnées incrémentales de la position :
I X = 10 mm
I Y = 10 mm
I Z = –15 mm
Si vous devez percer ou fraiser une pièce d'après un plan compor-
tant des coordordonnées en valeur incrémentale, poursuivez le
déplacement de l'outil en fonction de la valeur des coordonnées.
Points de référence et données de positions
Y
X
Z
1
20
10
Z=15mm
X=20mm
Y=10mm
15
I
Z=–15mm
Y
X
Z
2
10
5 5
15
20
10
10
I X=10mm
I
Y=10mm
3
0
0

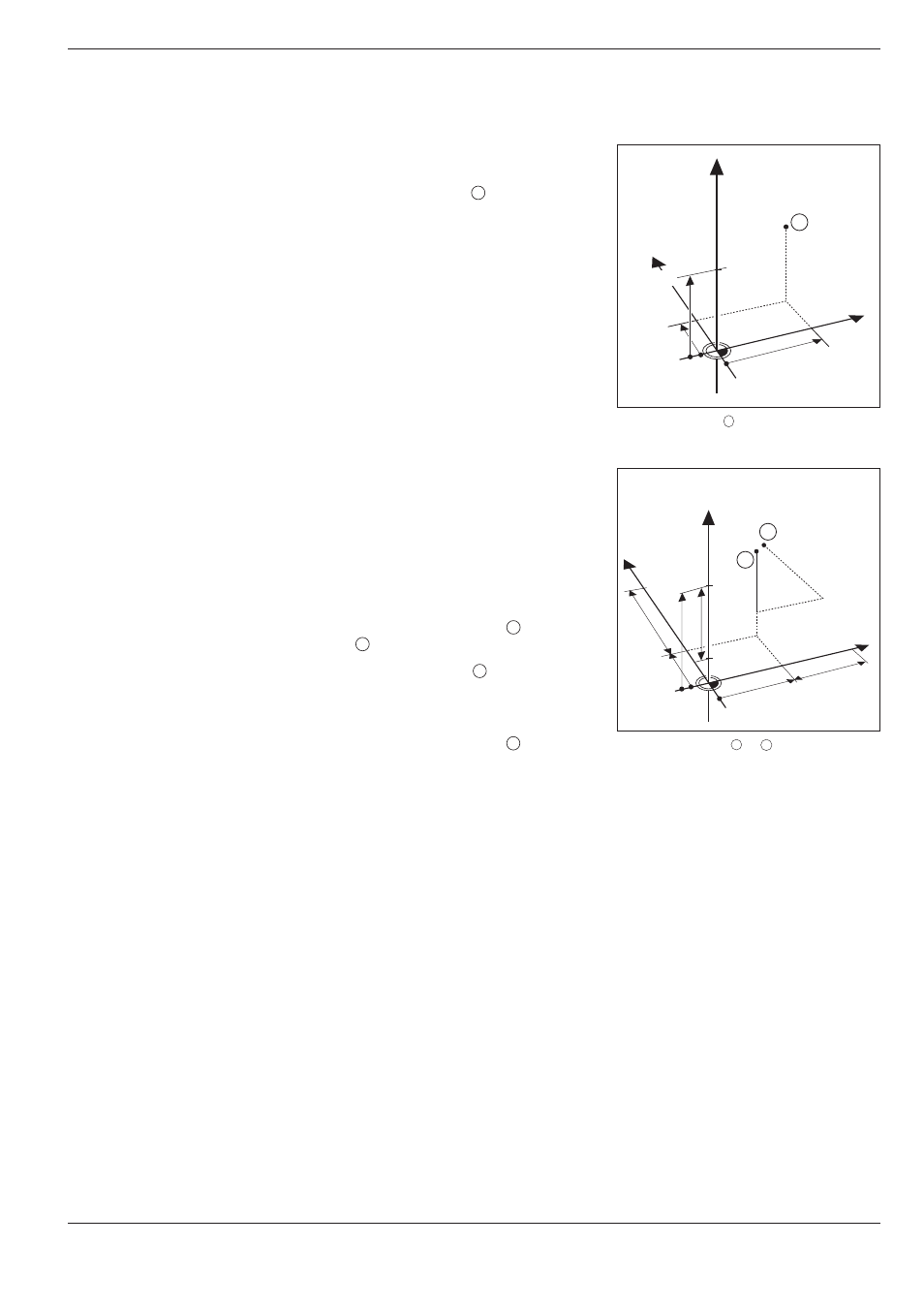

Fig. 1.5: Position 1 comme exemple de
„positions absolues de la pièce“
Fig. 1.6: Positions 2 et 3 comme exemple de
„positions incrémentales de la pièce“
Positions de la pièce en valeur absolue
Chaque position de la pièce est clairement définie par ses
coordonnées absolues.
Exemple: Coordonnées absolues de la position :
X = 20 mm
Y = 10 mm
Z = 15 mm
Si vous devez percer ou fraiser d'après un plan avec coordonnées
en valeur absolue, déplacez l'outil jusqu'aux coordonnées.
1
2
2
3
3
