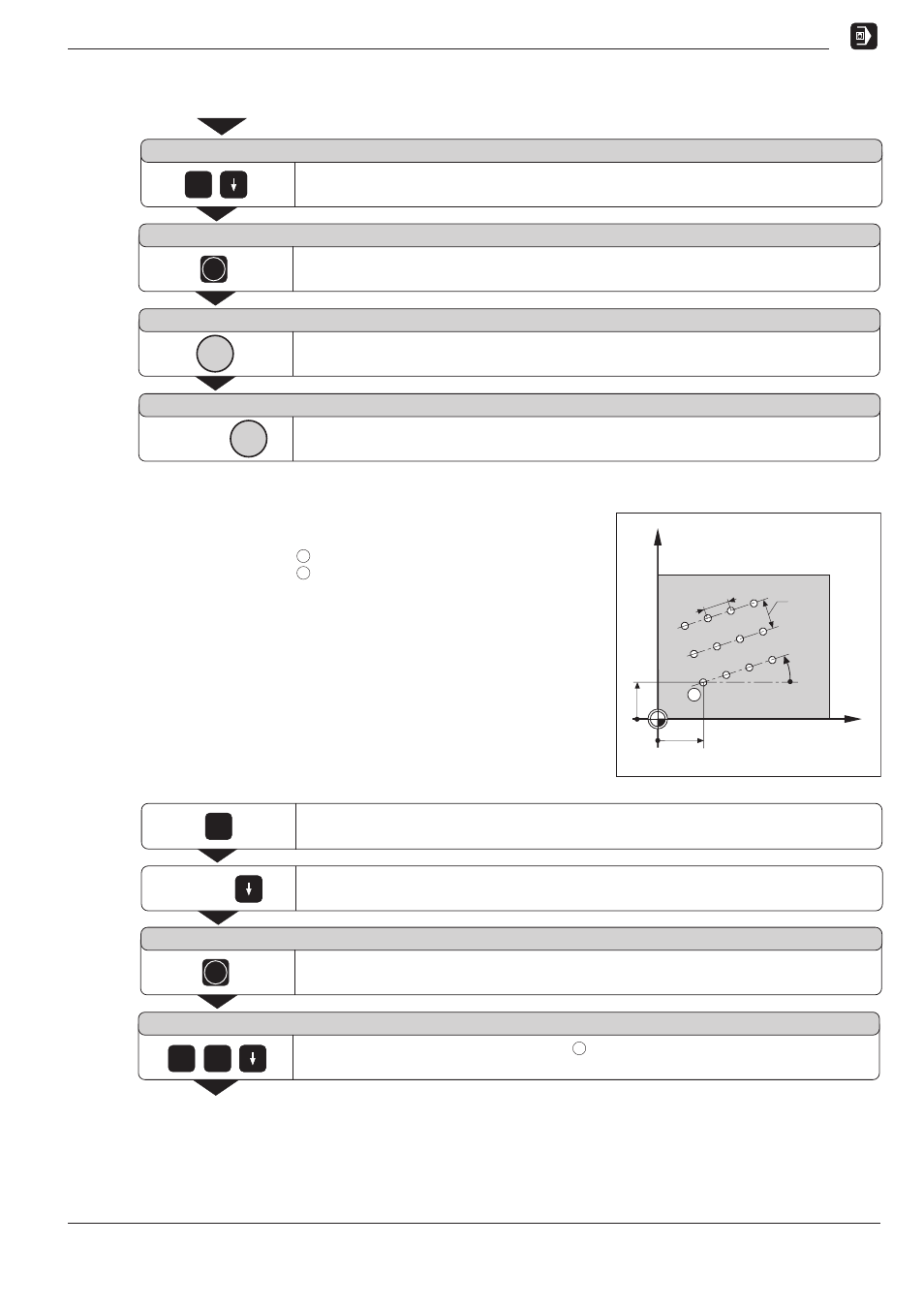

4 Positionnement avec introduction manuelle
TNC 122 29
Se déplacer sur chaque trou dans le plan d'usinage et percer jusqu'à ce que
tous les trous du cercle entier soient exécutés.
T R O U 1 C E R C L E T R...
Lancer le cercle de trous.
S T A R T C E R C L E T R O U S ?
ENT
Schémas de trous
P R O F . =
Introduire la valeur pour la profondeur de perçage PROF. ( 8 mm ).
Valider l'introduction et poursuivre le dialogue.
8
Lancer le cycle CERCLE ENTIER .
C Y C L E C E R C L E E N T I E R
répéter I
I
Exemple: Introduire et exécuter les rangées de trous
Coordonnée X du trou 1 : X = 20 mm
Coordonnée Y du trou 1 : Y = 15 mm
Nombre de trous par rangées: 4
Ecart entre les trous: 10 mm
Angle compris entre les rangées
de trous et l'axe X:
18°
Nombre de rangées: 3
Ecart entre les rangées: 12 mm
Valeur de la prof. de perçage: 8 mm
Y
X
15
20 0
0
1
10
18°
12
SPEC
FCT
Sélectionner les fonctions spéciales SPEC FCT .
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
Feuilleter jusqu'à la fonction RANGEES DE TROUS .
Sélectionner la fonction RANGEES DE TROUS .
R A N G E E S D E T R O U S
ENT
répéter
1 E R T R. X =
2 0
Introduire la coordonnée X du trou 1 ( X = 20 mm ).
Valider l'introduction et poursuivre le dialogue.
