Chapitre 5 - Viseurs 4 cm et 14 cm 89
Viseur 4 cm
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
5.1 - VISEUR 4 CM
5.1.1 - Principales caractéristiques
• Résolution: 700 TV lines.
• Signal d’entrée: 1Vcc/1k
Ω .
• Tension d’alimentation: 9,1 Volts .
• Consommation: 2,5 W environ.
• Poids: environ 0,72Kg.
ATTENTION!
Pour éviter tout risque de destruction, ne pas exposer cet appareil à la pluie ou à
l’humidité.A cause de la présence de hautes tensions à l’intérieur, le capot ne doit être
démonté que par du personnel qualifié.

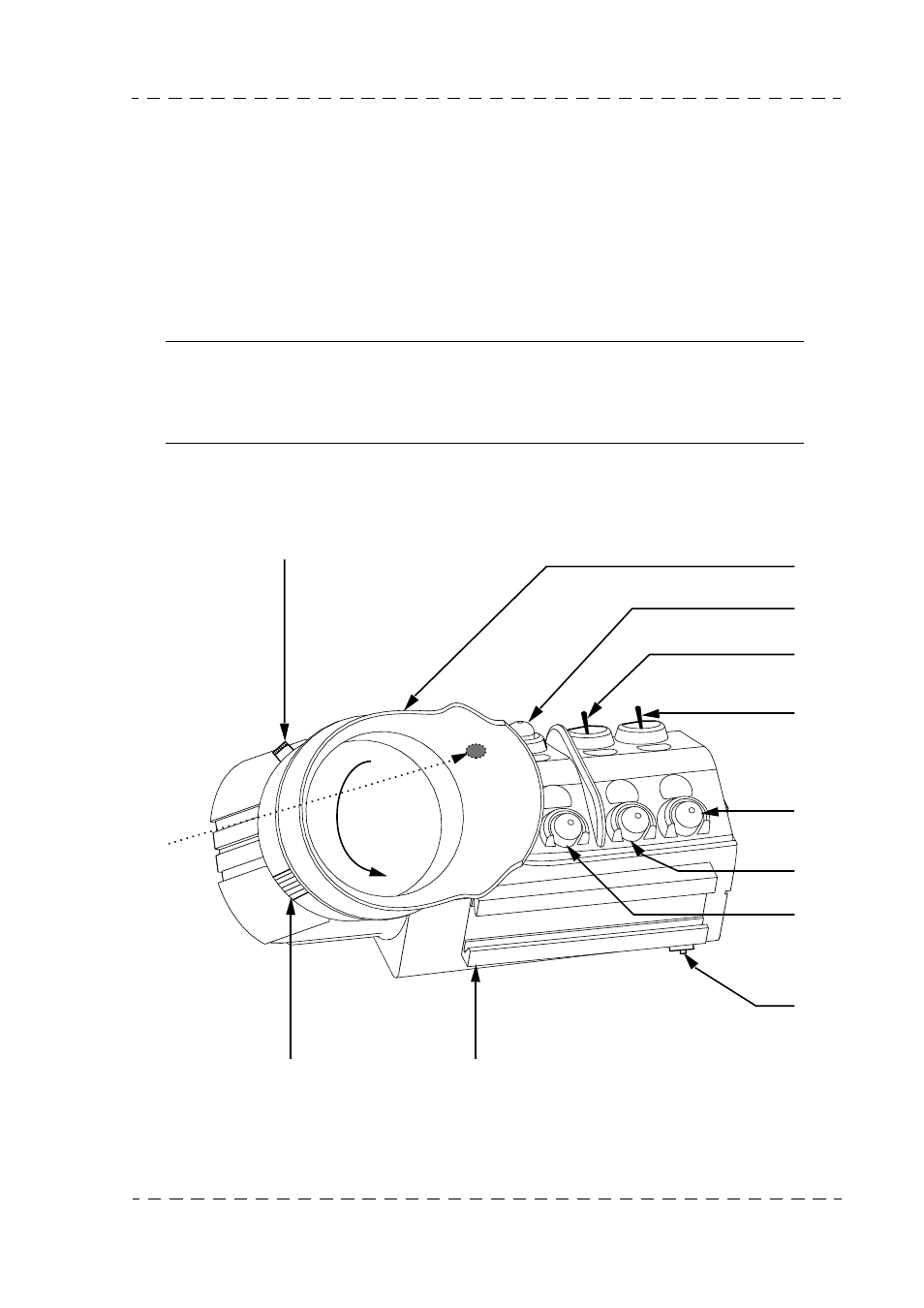

5.1.2 - Commandes et fonctions
1. Bague de mise au point
2. Oeilleton
2
1
BRIGHT
CONT
PEAK
3
4
5
6
7
8
9
10 11
12
