74 Chapitre 3 - Caméra - Convertisseur DC/DC
Exploitation de la caméra
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

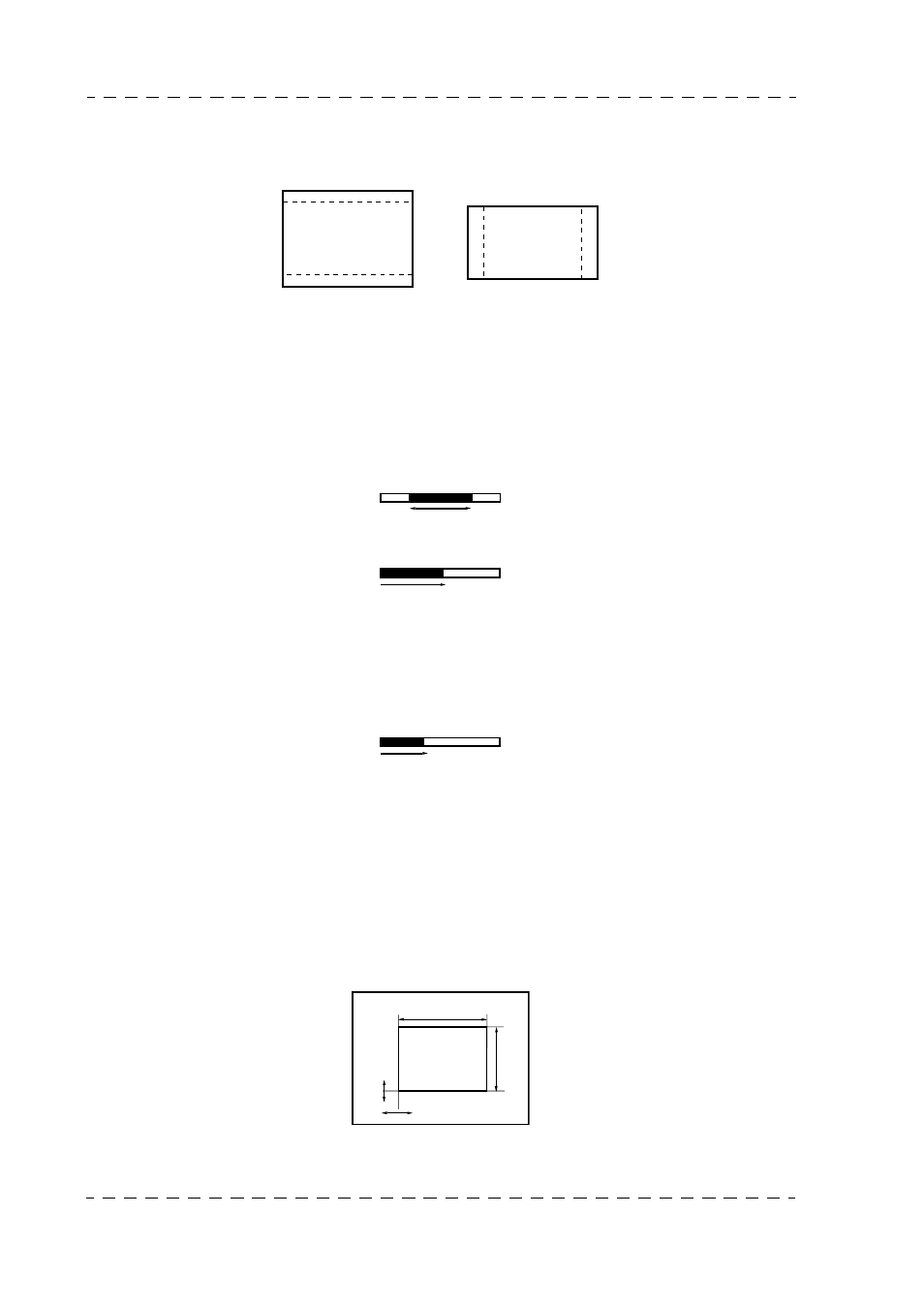

OPPOSITE FORMAT: Mise en service de deux traits pointillés:
• Verticaux servant de repère format 4/3 si la caméra est en 16/9.
• Horizontaux servant de repère format 16/9 si la caméra est en 4/3.
TOP BARGR. : Mise en/hors service et choix du bargraph supérieur:
• OFF: Pas de bargraph
• Z.CEN: Indication de la position du zoom en représentation centrée:
• Z.LEF: Indication de la position du zoom en représentation à gauche:
BOT BARGR.: Mise en/hors service et choix du bargraph inférieur:
• OFF: Pas de bargraph.
• FOCUS: Indicateur de la position de la bague de mise au point (seulement si l'objectif
est équipé d'une recopie de position):
BOX: Mise en ou hors service du cadre ajustable.
H. POS. BOX: Réglage de la position horizontale du coin inférieur gauche du cadre ajus-
table.
V. POS. BOX: Réglage de la position verticale du coin inférieur gauche du cadre ajustable.
WIDTH BOX: Réglage de la largeur du cadre ajustable.
HEIGHT BOX: Réglage de la hauteur du cadre ajustable.
PRGM MARKER 2:(Fonctions identiques au PRGM MARKER1).
Opposite format Opposite format
4/3 16/9
HEIGHT
WIDTH
H. POS.
V. POS.
