Chapitre 3 - Caméra - Convertisseur DC/DC 65
Description de la caméra
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

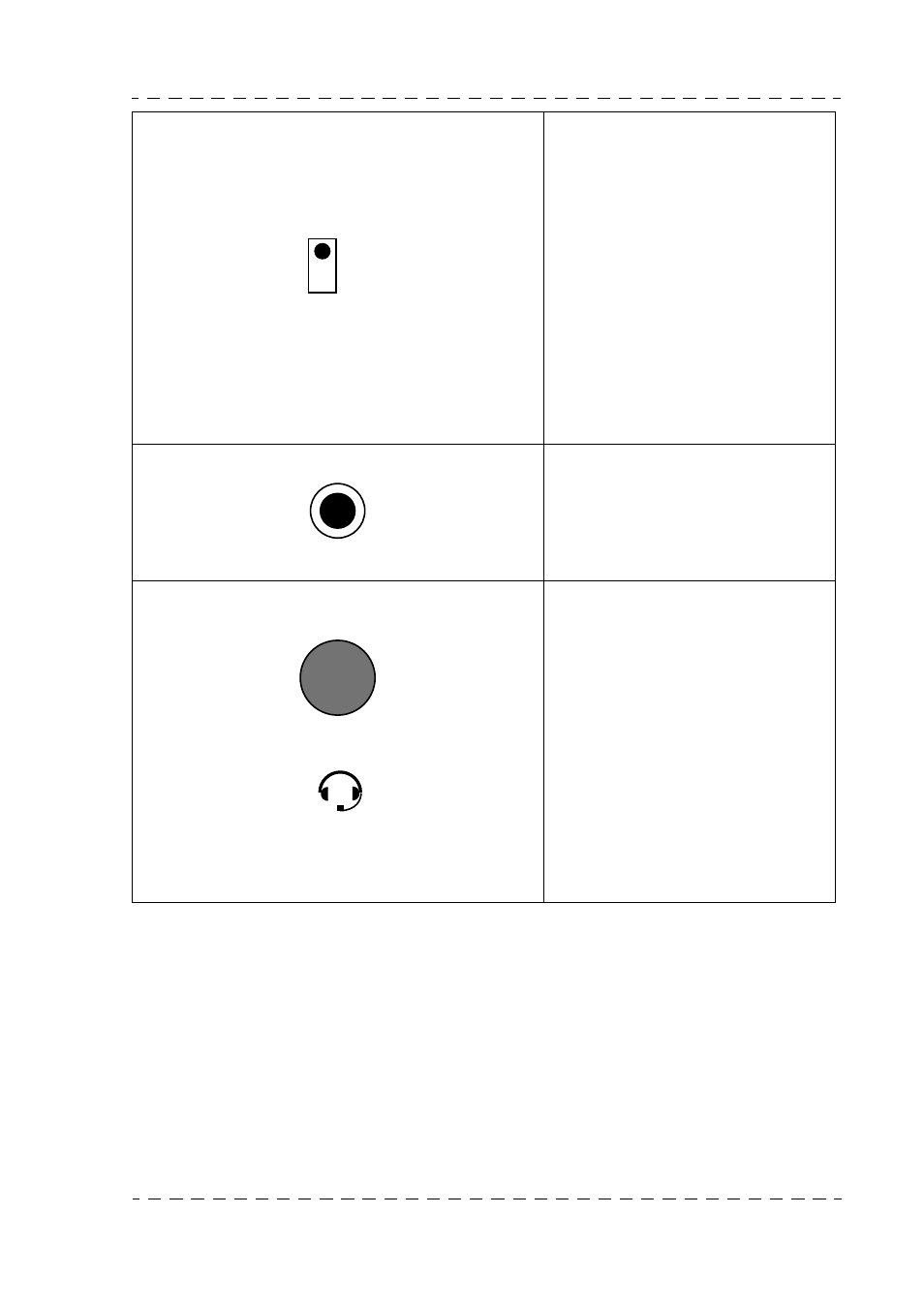

6 Commutateur "ON/REM/(ON)" Mise en/hors service du micro-
phone casque cadreur :
• En position "ON" le microphone
est en service.
• En position "REM" la mise en
service du microphone s'effectue
avec la commande "VTR" de
l'objectif.
• En position "(ON)" le
microphone est en service.
Les positions "ON" et "REM" sont
stables. La position "(ON)" est insta-
ble.
7 Réglage "LEVEL" Réglage du volume sonore du cas-
que cadreur. Le niveau maximum
reçu par le casque est de 8 Vcc/
300
Ω.
8 Embase microcasque
Raccordement du microcasque cadreur.
Différentes embases peuvent équi-
pées la caméra :
• Type "TUCHEL"
• Type "XLR5"
• Type "JACK" 6,35mm
Le microphone doit avoir une sensi-
bilité de
-40 dB et être de type électrostati-
que.
Exemples de microcasques utilisés :
• AVS 40811H (2 écouteurs)
• AVS 40891H (1 écouteur)
(ON)
ON
REM
LEVEL
