32 Chapitre 2 - Installation
Montage du contrôle de voie en baie
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur

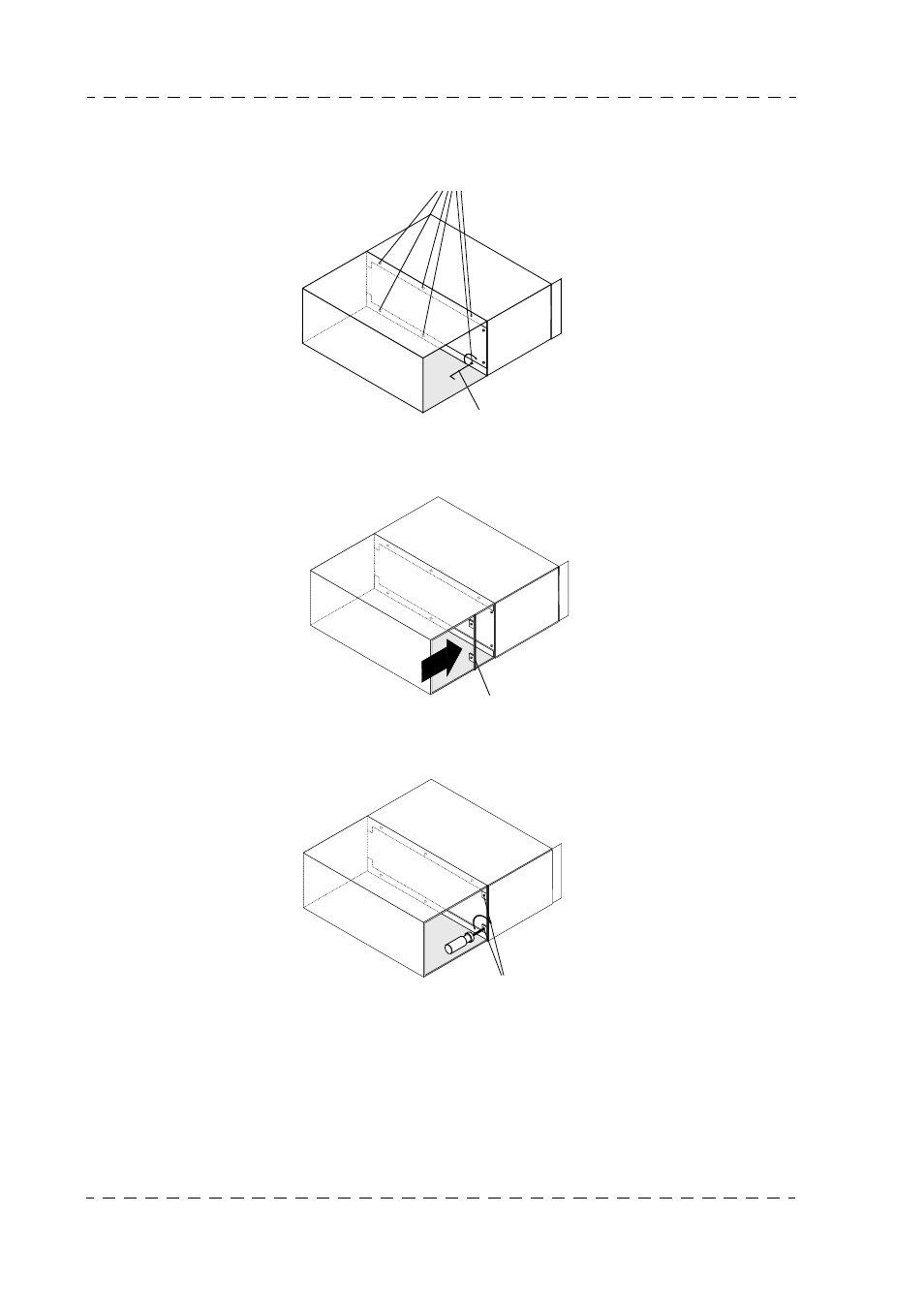

3. Visser les 6 vis Ø 4 avec la clé six pans à partir de l' intérieur du coffret support
accessoire pour le fixer au CCU DT500.
4. Placer le cache avant contre le flanc gauche du CCU DT500 (une seule position
convient).
5. Visser les deux vis de Ø 3 avec le tournevis à partir de l'intérieur du coffret support
accessoire pour fixer le cache avant.
++7
6 vis F/90HC M4x5
Clé six pans
++7
Cache avant
++7
2 vis F/90 M3x4
