SECTION 2
Description du système
2-12
Bagues réglables des têtes de
pulvérisation
La bague réglable sert à contrôler la largeur
d'éventail et le débit d'eau. La bague peut être
desserrée et tournée pour exposer une plus ou
moins grande partie de l'ouverture de vanne
inférieure afin de faire varier la largeur
d'éventail de 15 à 90°. La bague peut aussi être
tournée pour obtenir une fente de 1/4 in ou 3/8
in comme illustré aux figures 2-2 et 2-3 afin
d'augmenter ou de diminuer le débit global
d'eau. Plus l'ouverture est importante, plus le
débit d'eau est élevé.
BOITIER DE COMMANDE A
ELECTROVANNES
L'ensemble de boîtier de commande est
monté sur la cloison avant ou le revêtement
supérieur du MTT. L'ensemble contient des
électrovalves
pneumatiques ou des
électrovannes hydrauliques qui dirigent la
pression pneumatique ou hydraulique vers la
tête de pulvérisation, selon les instructions
du boîtier des commandes en cabine. Les
électrovalves
reçoivent la pression
pneumatique du véhicule ou les
électrovannes reçoivent la pression
hydraulique du circuit d'huile de la pompe à
eau, ainsi qu'une alimentation 24 V c.c. du
boîtier des commandes en cabine.

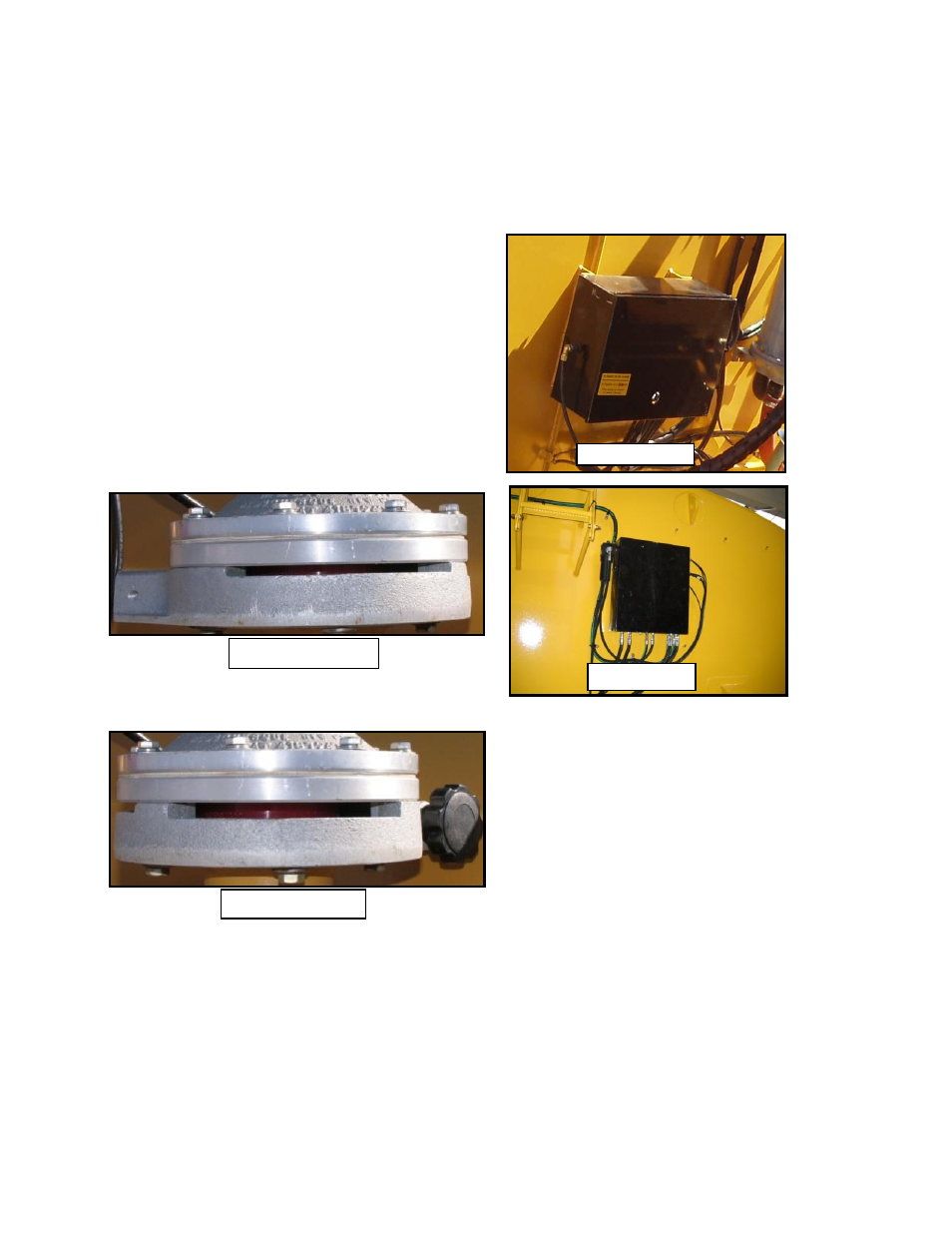

Pneumatique
Hydraulique
Ouverture de ¼ in
Ouverture de 3/8 in
