SECTION 2
Description du système
2-2

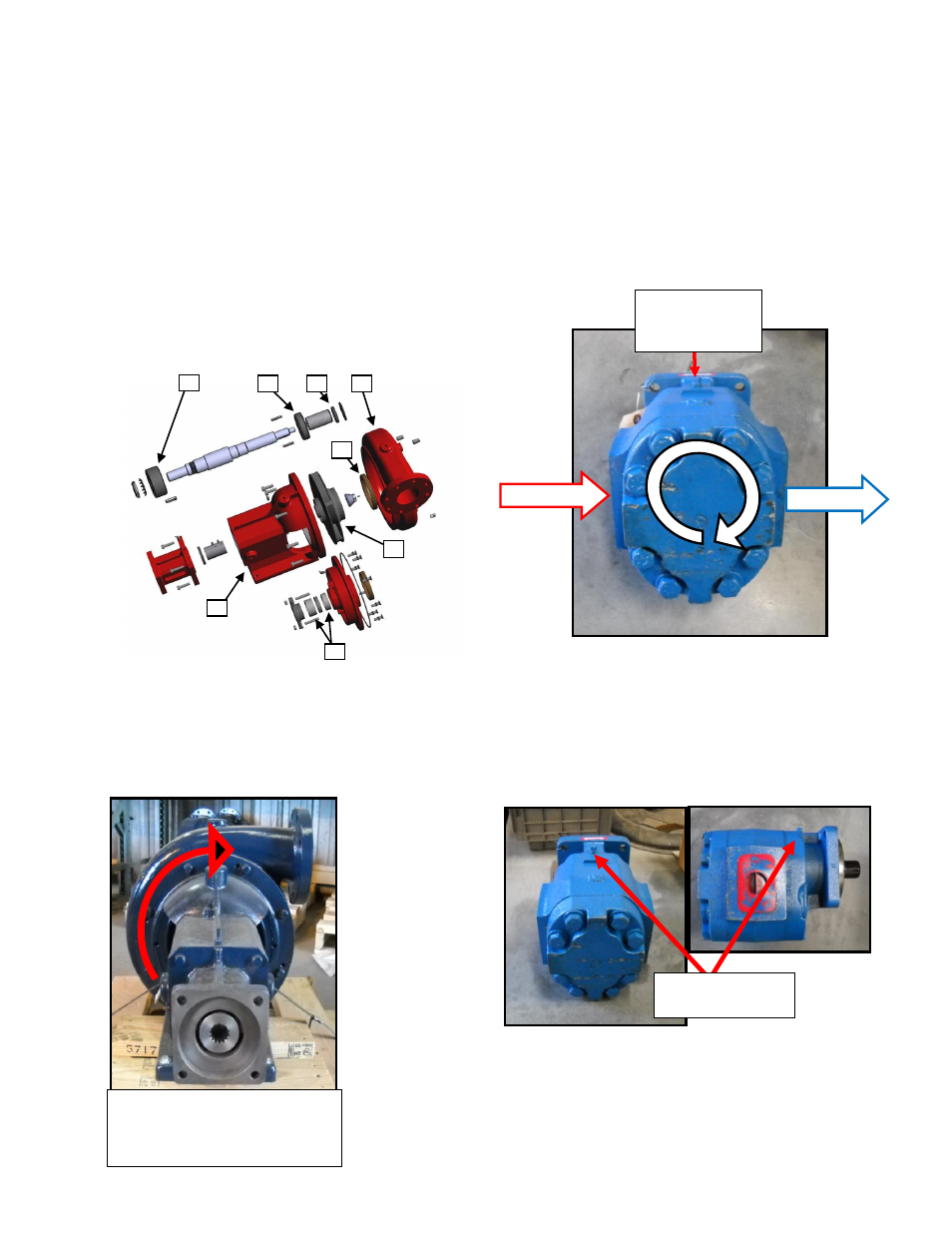

7. Joint en corde – Assure l'étanchéité autour
de l'arbre rotatif de la pompe, au niveau de
la volute. Fait d'un matériau de corde en
graphite conçu pour laisser s'égoutter l'eau et
permettre la lubrification de l'arbre.
8. Roulements intérieur et extérieur - Four-
nissent une surface de roulement à l'arbre de
la pompe
MOTEUR D'ENTRAÎNEMENT ET
PONT DE RACCORDEMENT DE LA
POMPE M-4
La pompe M-4 tourne vers la droite vu du
côté entraînement de l'ensemble
.
Le moteur d'entraînement hydraulique peut
être installé avec quatre orientations
différentes
selon l'emplacement ou
l'utilisation de la pompe à eau.
Identification
des orifices du moteur
d'entraînement hydraulique
Le moteur d'entraînement hydraulique nécessite
un flux hydraulique allant d'une vanne à l'orifice
de pression du moteur, un flux d'huile de retour
vers le réservoir hydraulique et un dispositif de
vidange du carter vers la citerne.
Rotation vers la droite vu du
côté entraînement de
l'ensemble de pompe à eau
7 5
1
6
4
7
3
2
ROTATION
DE
L'ARBRE PRESSION
RETOUR
DISPOSITIF DE
VIDANGE DU
CARTER
ORIFICE DE
VIDANGE DU
CARTER
