SECTION 2
Description du système
2-6
SYSTÈME DES COMMANDES EN
CABINE (NUMÉRIQUE)

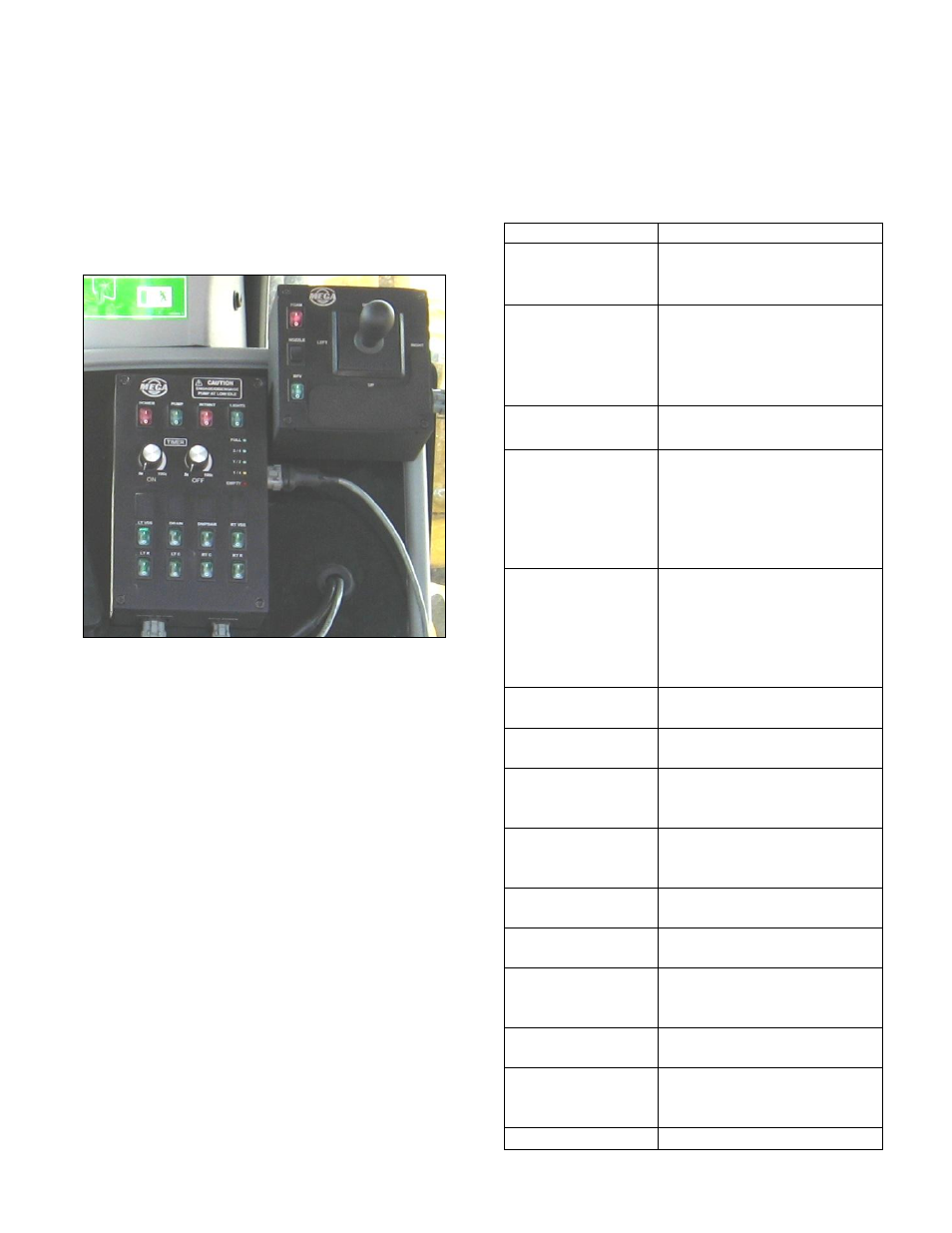

Un boîtier de commande multifonctions princi-
pal assorti d'un boîtier de manette monté à dis-
tance est monté dans la cabine du véhicule. Ces
deux boîtiers commandent toutes les fonctions de
la citerne. Le boîtier de commande principal fait
fonctionner l'alimentation système, la pompe à
eau, les têtes de pulvérisation, la pulvérisation
intermittente, les feux de travail, le dévidoir à
flexible, la barre de déversement et la vanne de
vidange citerne. De plus, le boîtier de commande
principal indique le niveau d'eau dans le
véhicule-citerne et donne des renseignements sur
les paramètres de protection de la pompe à eau.
Le boîtier de manette monté à distance fait
fonctionner la lance monitor, l'ajutage réglable et
la mousse extinctrice. Les commandes en cabine
nécessitent l'alimentation 12/24 V c.c. du
véhicule pour fonctionner.
Les commandes ont les fonctions suivantes :
Commande Fonction
POWER Fournit le courant à toutes les
fonctions des commandes en
cabine
.
PUMP Transmet la pression et le
débit du circuit hydraulique
du
véhicule au moteur
d'entraînement hydraulique de
la pompe à eau.
drive motor.
INTERMITTENT
/CONSTANT Active ou désactive la
minuterie du système.
TIMER ON Règle le temps de MARCHE
entre cycles des têtes de
pulvérisation sélectionnées
lorsque l'interrupteur de la
minuterie est sur la position
intermittente.
TIMER OFF Règle le temps d'ARRÊT en-
tre cycles des têtes de
pulvérisation sélectionnées
lorsque l'interrupteur de la
minuterie est sur la position
intermittente.
LIGHTS Met sous tension les feux de
travail
WATER LEVEL Indique le niveau d'eau de la
citerne.
DRAIN Ouvre ou ferme la vanne
papillon du dispositif de
vidange citerne.
DUMP BAR Ouvre ou ferme la vanne
papillon de la barre de
déversement.
AUX Réservé aux fonctions
spéciales.
HOSE REEL Active l'arrivée d'eau du
dévidoir à flexible.
LT VSS Ouvre ou ferme la tête de
pulvérisation verticale
gauche.
LT REAR Ouvre ou ferme la tête de
pulvérisation arrière gauche.
LT CENTER Ouvre ou ferme la tête de
pulvérisation arrière centre-
gauche.
