PRISE HDMI
Cet appareil est doté de 3 entrées HDMI et d’une
sortie HDMI. Il peut envoyer des signaux vidéo et audio
numériques de DVD et autres sources directement à
un affi chage. Cela minimise la dégradation du signal
provoquée par la conversion analogique de sorte que
vous obtenez des images de haute qualité.
Sélectionnez une source d’entrée depuis le système
de menu OSD. (Voir page 21)
Remarques :
• Lorsque la sortie HDMI est raccordée à un moniteur
d’affi chage qui ne prend pas en charge HDCP*, les
signaux ne sont pas sortis. Pour visualiser des images
en HDMI, il est nécessaire de raccorder un affi chage
qui prend en charge HDCP*.
• Il est possible qu’il n’y ait pas de sortie d’image lors
d’un raccordement à un téléviseur ou affi chage qui
n’est pas compatible avec le format ci-dessus.
• Reportez-vous au mode d’emploi du téléviseur ou
de l’affi chage à raccorder à cet appareil pour des
informations détaillées concernant la borne HDMI.
* HDCP : High-bandwidth Digital Content Protection
(protection du contenu numérique de largeur de bande
supérieure)

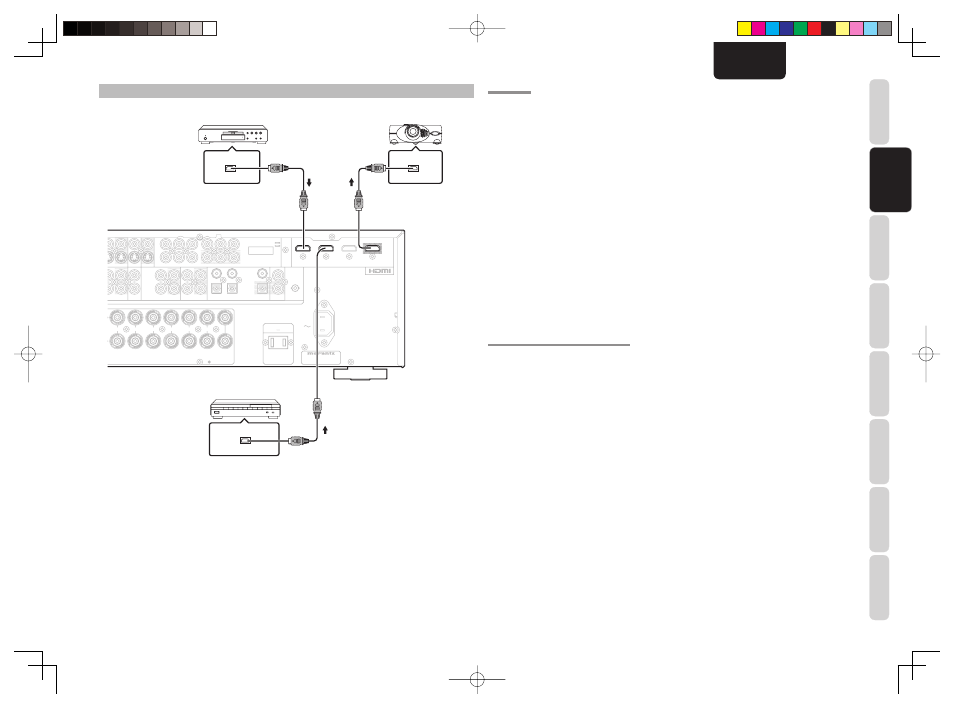

RACCORDEMENT DE DISPOSITIFS HDMI
Un câble HDMI (vendu séparément) est utilisé pour
raccorder la prise HDMI de cet appareil avec la prise
HDMI d’un lecteur de DVD, téléviseur, projecteur ou
autre élément. Pour transmettre un son multicanaux
via HDMI, le lecteur raccordé doit prendre en charge
la transmission audio multicanaux par sa prise
HDMI.
La transmission vidéo en continu HDMI est, en
principe, compatible avec DVI. Un raccordement à un
téléviseur ou moniteur qui comporte une borne DVI
est donc possible en utilisant un câble ou fi che de
conversion HDMI-DVI. Lors d’un raccordement à la
borne DVI, raccordez séparément le signal audio.
Remarques :
• Certains éléments HDMI peuvent être commandés
via le câble HDMI, mais cet appareil ne peut pas
commander d’autres éléments de cette manière.
• Lors d’un raccordement à un moniteur (téléviseur,
projecteur, etc.) qui ne prend pas en charge HDCP,
l’image et le son ne sont pas sortis.
• Les câbles DVI sont disponibles avec des prises à 24
broches ou 29 broches. Cet appareil prend en charge
des câbles DVI-D à 24 broches ; il n’est pas possible
d’y raccorder des câbles DVI à 29 broches.
• Certains appareils source tels que les lecteurs
DVD ne prennent pas en charge les commandes de
répéteur HDMI comme celles de cet appareil. Dans
ce cas, les images ne s’affi chent pas correctement sur
les moniteurs, tels que téléviseurs et projecteurs.
• Lorsque plusieurs éléments sont raccordés à cet
appareil, mettez hors tension les éléments inutilisés
afi n d’éviter des interférences entre eux.
• Le débranchement ou le branchement de câble lorsque
l’équipement est sous tension peut l’endommager.
Mettez hors tension avant de débrancher ou brancher
des câbles.
• Certains disques DVD-Audio invalident le mixage.
La lecture de ces types de disques ne s’effectue pas
correctement à moins que les enceintes gauche,
centrale, droite, Surround gauche et droite, et un
subwoofer soient raccordés.
• Si un lecteur de DVD qui ne prend pas en charge
HDMI 1.1 est raccordé à cet appareil, la reproduction
PCM multicanaux n’est pas possible, même avec
des disques DVD-Audio.
• Si un lecteur de DVD ou un aut re dispositif avec
sortie DVI est raccordé à cet appareil, un câble audio
séparé (optique-numérique, numérique coaxial ou
analogique) est nécessaire pour les signaux audio.
Dans ce cas, sélectionnez l’entrée audio raccordée
comme expliqué dans “1 INPUT SETUP”. (Voir
page 21)
• Les signaux PCM multicanaux et signaux audio de
64 kHz ou plus qui sont entrés depuis la prise HDMI
ne sont pas sortis des prises DIGITAL OUT.
• Selon la qualité du câble utilisé, le signal HDMI peut
être affecté par des parasites.
• Les appareils audio qui utilisent des fréquences
d’échantillonnage de 128 kHz ou plus ne sont pas
pris en charge.
• Lorsque seuls des composants HDMI sont connectés,
l’affi chage sur écran (OSD) n’apparaît pas. (Voir
page 20)
RACCORDEMENT DE DISPOSITIFS HDMI
