6
ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
a-10 HySpeed HT2000LHF Manuel de l’opérateur
Acier inoxydable
100 A Plasma H35 / Gaz secondaire N
2
Tubulure d’argon-hydrogène requis
Cette combinaison de gaz (Hypertherm recommande un mélange de 35 % d’hydrogène et de 65 % d’argon pour le
gaz plasma) donne une bonne vitesse de coupe, mais peut produire desbavures excessives. Il peut y avoir une
nitruration et une oxydation superficielles des éléments d’alliage.
% du débit Pression Distance Hauteur de Réglage Délai
de gaz plasma du gaz torche- perçage initiale de tension Vitesse de approx. de
Epaisseur Débit préliminaire Marche secondaire pièce de la torche dd’arc déplacement mouvement
du métal (%H35) (%H35) (N
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
1
⁄
8
" 3 mm 13 13 60/4 2,5 5 130 1260
3 ⁄ 16 " 5 mm 3 6 135 1060 0,5
1 ⁄ 4 " 6 mm 22 22 130 5 10 140 890 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 5 10 140 750 0,5
1 ⁄ 2 " 12 mm 5 10 145 630 1,0
Notes : Régler la pression d’entrée du d’argon-hydrogène gaz plasma à 120 lb/po 2 (8,3 bars).
Régler la pression d’entrée du azote gaz de protection à 90 lb/po 2 (6,2 bars).
Le coupage de production de plus de 10 mm d’épaisseur n’est pas recommandé.
Au-dessus de l’eau uniquement
AVERTISSEMENT
N’utilisez pas la buse derideau d’eau avec
la tubulure d’argon-hydrogène !

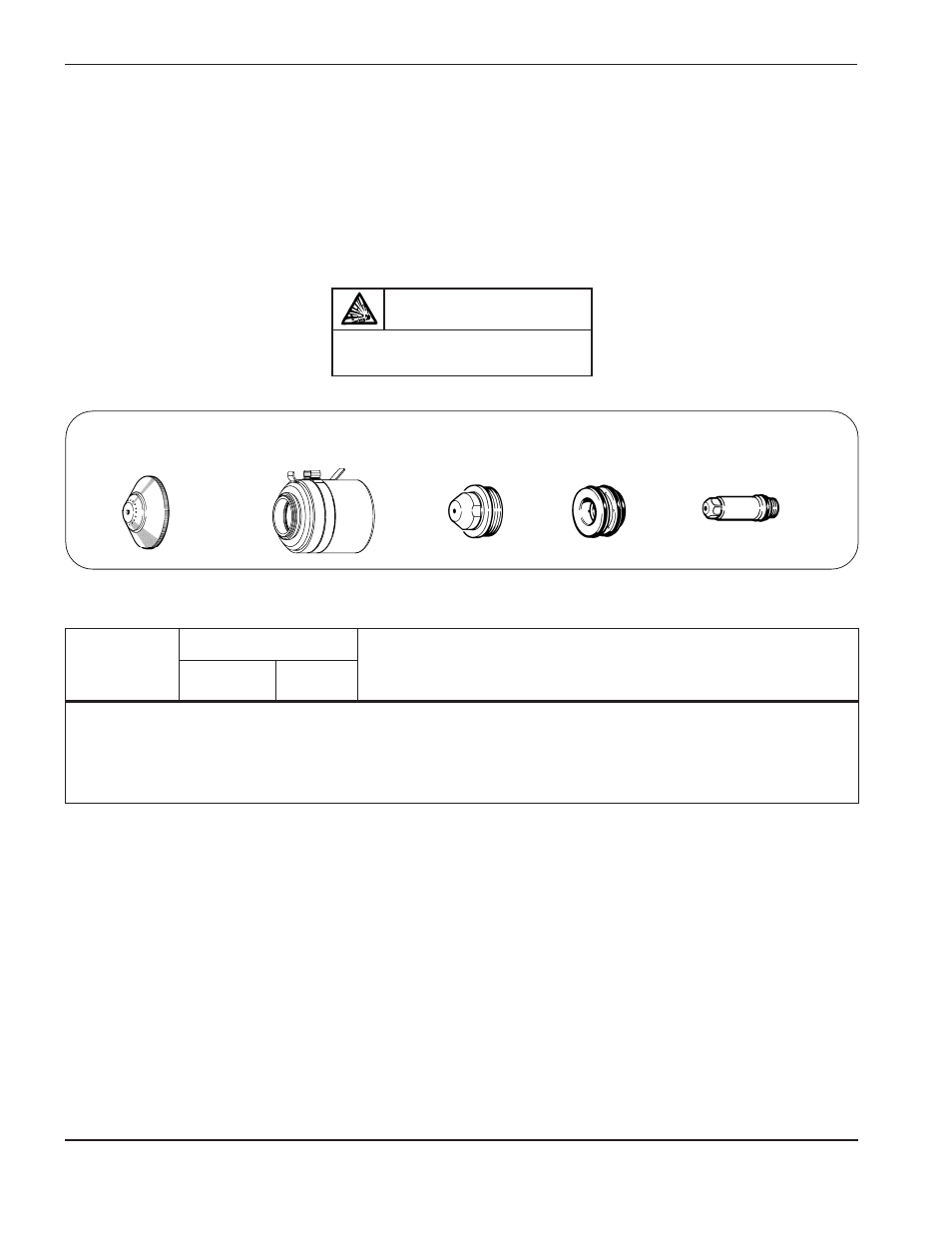

020448
Protecteur 120837
Couvercle de retenue 020611
Buse 020607
Anneau de gaz 020415
Électrode
