ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
a-2 HySpeed HT2000LHF Manuel de l’opérateur
ቯ
Câble argon-hydrogène – Tubulure argon-hydrogène à l’unité d’alimentation
1. Connectez l’extrémité avec receptacle du câble d’argon-hydrogène au point de connexion de câble sur la
tubulure argon-hydrogène (Fig. a-2).
2. Connectez l’autre extrémité du câble à TB4 (la plus petite plaquette de connexions qui se trouve à
l’intérieur du panneau arrière de l’unité d’alimentation). Accordez les fils 102, 103, 13 et 14 aux fils déjà
connectés sur la plaquette. Connectez les deux fils blindés aux points marqués PE (mise à terre).
Alimentation d’argon-hydrogène à la tubulure argon-hydrogène
• Connectez une extrémité du tuyau d’alimentation au réservoir d’argon-hydrogène, et connectez l’autre
extrémité à la connexion pour tuyau d’alimentation d’argon-hydrogène sur la tubulure (Fig. a-2).
HT2000LHF
14X1 TB4 Couleur Signal
1 13 Rouge PS1/Plasma
2 14 Noir PS1/Plasma
12 Blindé Protecteur
3 102 Vert SV5/Plasma OFF
4 103 Noir SV5/Plasma OFF
9 Blindé Protecteur
N o de pièce Longueur
023660 15 ft (4,5 m)
023661 25 ft (7,6 m)
023662 50 ft (15 m)
023663 75 ft (23 m)
023554 100 ft (30,5 m)
023665 150 ft (46 m)
ቯ

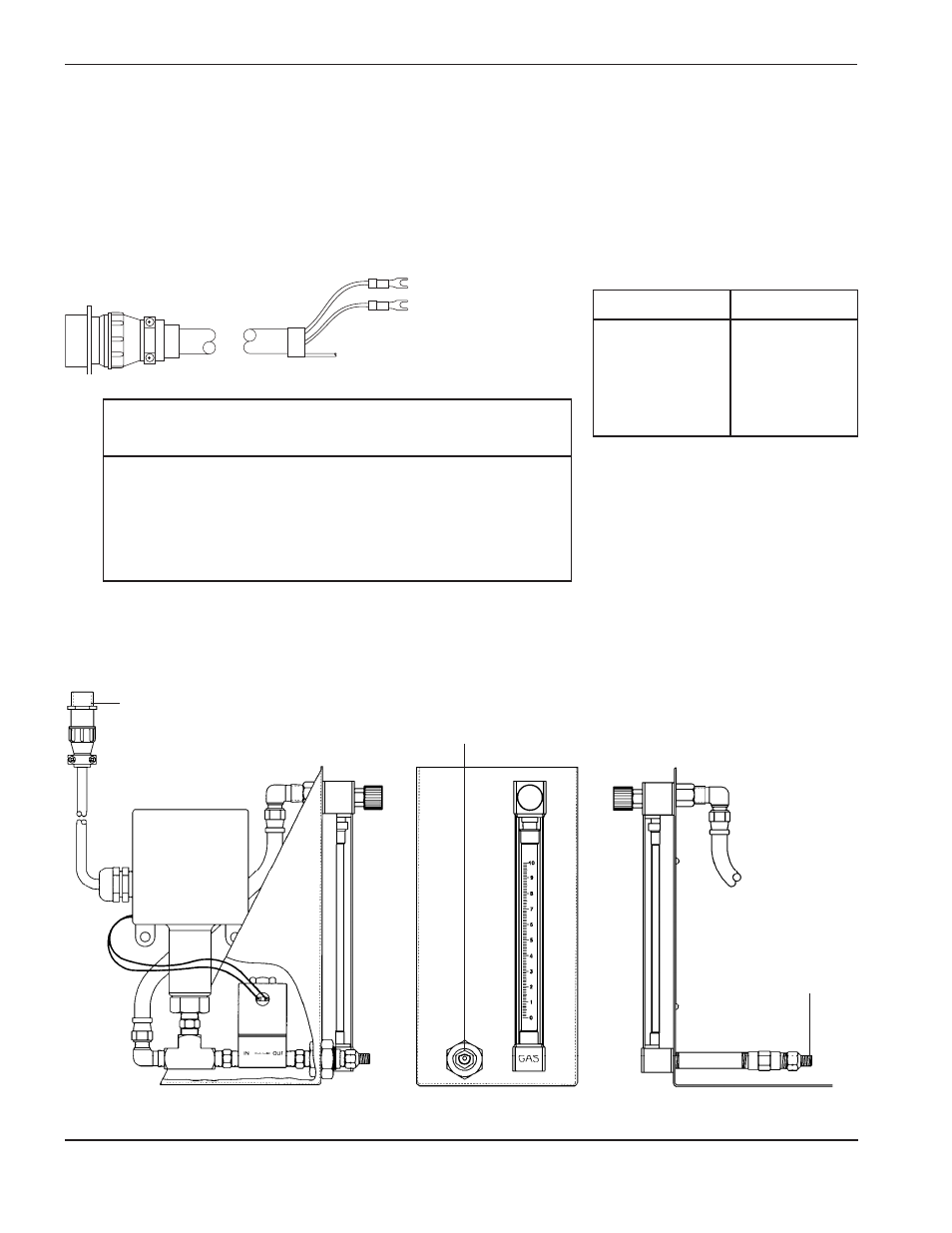

Figure a-2 Points de connexion de la tubulure argon-hydrogène
14X1
13
14
etc.
Point de connexion de câble Connexion de
câble de torche
pour gaz plasma
Connexion pour
tuyeau d’alimentation
d’argon-hydrogène
