7/13/99
ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
HySpeed HT2000LHF Manuel de l’opérateur a-5
AVERTISSEMENT
Avant de faire fonctionner ce système, lire complètement la section Sécurité. Avant de procéder
avec les instructions suivantes, couper l’alimentation du sectionneur de secteur à l’unité
d’alimentation.
Fonctionnement
Avant d’entreprendre les travaux, assurez-vous que votre milieu de coupage et vos vêtements satisfont aux
exigences de la section Sécurité de ce manuel. En cas de problèmes lors des travaux, voir la partie Installation de
cette section ainsi que la section 3 (version anglaise).
Note : Pour l’opération sans tubulure à argon-hydrogène, voir la Section 2 Fonctionnement.
Vérifiez la torche
1. Enlevez les pièces consommables de la torche et inspectez si elles sont usées ou endommagées. Placez
toujours les consommables sur une surface propre, sèche, sans huile. De la saleté dans les pièces peut
causer un mauvais fonctionnement de la torche.
• Inspectez la profondeur du creux dans l’électrode en se servant de la jauge pour électrode. L’électrode doit
être remplacée quand la profondeur du creux excède 1,1 mm.
• Essuyez l’anneau de courant dans la torche avec une serviette en papier propre ou avec un coton-tige (voir
Fig. 2-7).
• Se référer aux argon-hydrogène tableaux de découpage et choisissez les pièces consommables correctes
pour le découpage à faire.
2. Remplacer les pièces consommables. Voir les renseignements détaillés à la section 2, Remplacement des
pièces consommables.
3. S’assurer que la torche est d’équerre par rapport à la pièce à couper.
4. Vérifier que le câble argon-hydrogène 14X1 est connecté au collecteur argon-hydrogène.

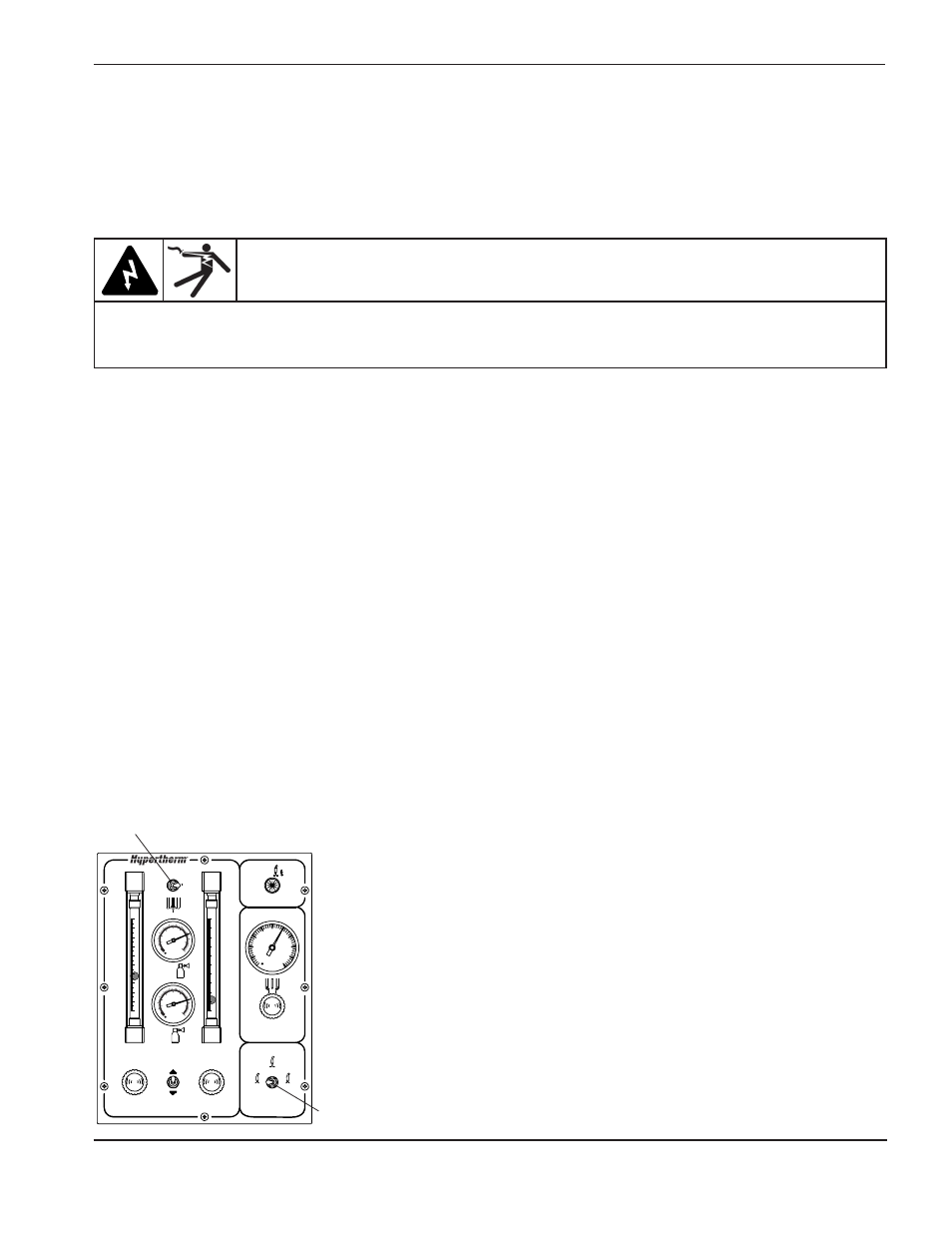

Activez les gaz
1. Mettez l’interrupteur tumbler S2 dans la console à gaz
sur Marche.
2. L’interrupteur S1 dans la console à gaz peut être dans
l’une ou l’autre position.
3. Ouvrir l’alimentation d’argon-hydrogène et
l’alimentation d’azote. Vérifier que les alimentations
d’oxygène et d’air sont fermées.
• Réglez l’alimentation de gaz plasma argon-
hydrogène pour indiquer 8,2 bar +/- 0,7 bar.
• Réglez l’alimentation du gaz protecteur pour
indiquer 6,2 bar +/- 0,7 bar.
PLASMA
N 2 /Air O 2
SHIELD
N 2 /Air
psi
psi
psi
DC
N 2 /Air
O 2
O 2 PLASMA
Cut Flow PreFlow PreFlow
Run
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
Test
Preflow
Test
Cutflow
HySpeed ® HT2000LHF ®
S1
S2
