Page 84: Montage et alignement de la torche -42
InstallatIon
3-42
HPR400XD Auto Gas –
806162 Révision 3

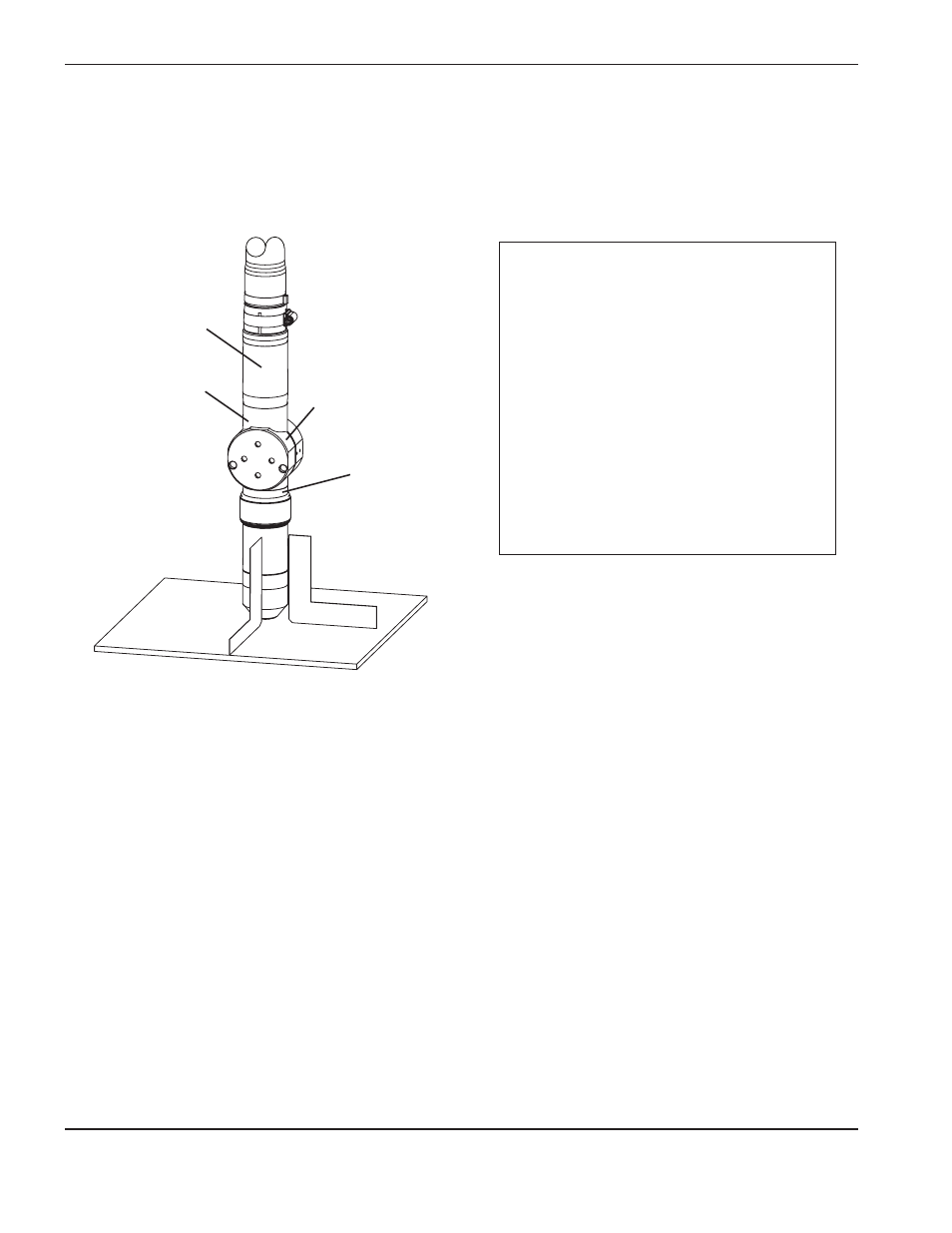

Montage et alignement de la torche
Montage de la torche
Alignement de la torche
P
our aligner la torche à angle droit sur la pièce à couper, utiliser une équerre. Voir la figure ci-dessus.
Installation
1.
Installer la torche (avec faisceaux de torche
fixés) dans son support de montage.
2.
Positionner la torche
sous
le support
de
montage
de façon à ce que le support
se trouve autour de la
partie inférieure
de la
gaine de torche
sans
toucher
le
raccord rapide
de la torche.
3.
Serrer les vis de fixation.
Note : Le support doit être aussi bas que
possible sur la gaine de torche afin
de minimiser la vibration à l’extrémité
de la torche.
Gaine de torche
inférieure
Support de montage
de la torche
(fourni par le client)
Gaine de torche
supérieure
Prise du raccord
rapide
