EntrEtiEn
HPR400XD Auto Gas – 806162 Révision 3 5-43
Tests d’étanchéité des gaz

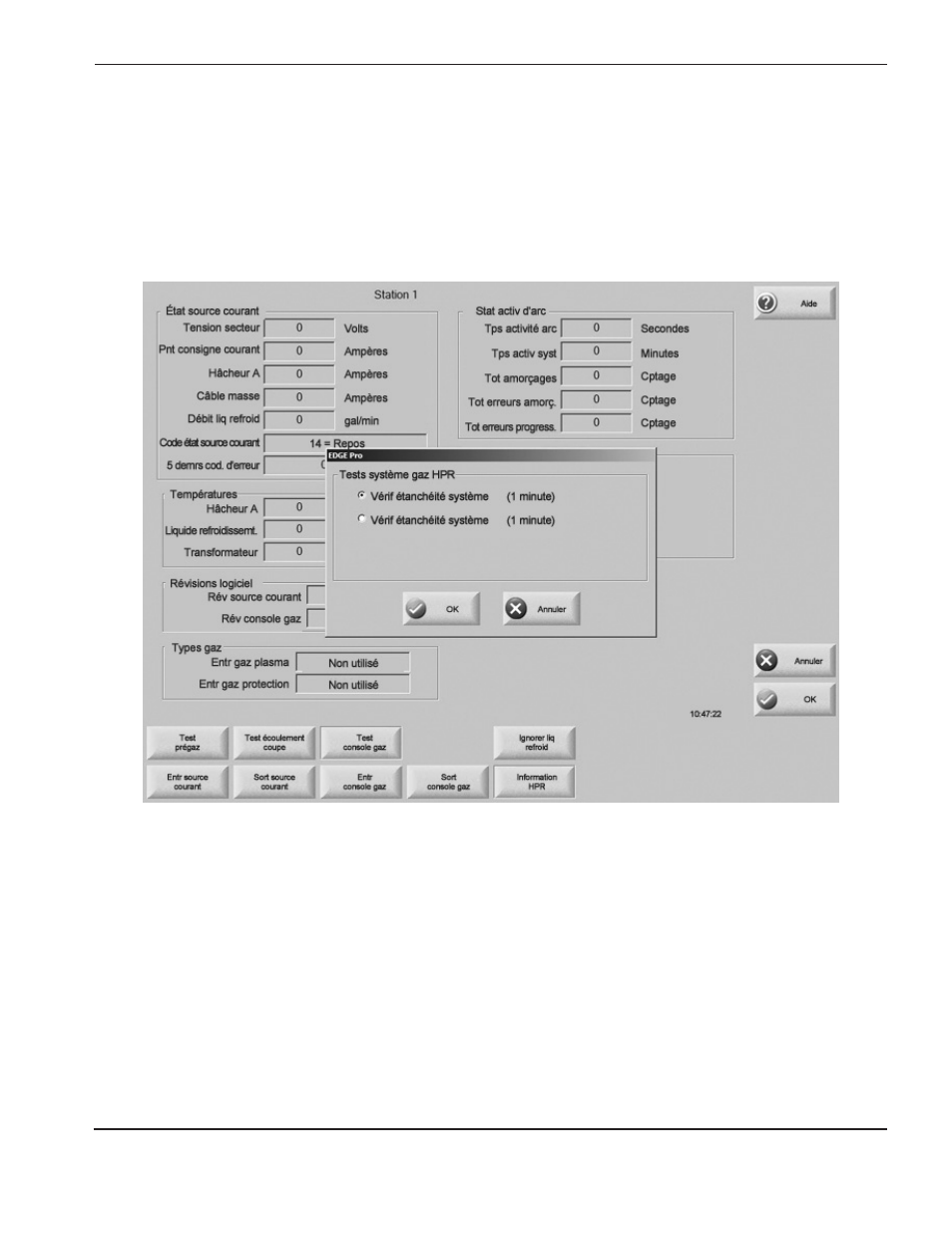

Notes : L’écran CNC illustré ci-dessous est celui d’un contrôleur Hypertherm Automation qui utilise la version 6
du logiciel. Il n’est fourni qu’à titre de référence. Les autres contrôleurs doivent présenter un écran
de test similaire à celui illustré. Contacter le fabricant du matériel pour savoir comment accéder à l’écran
de test requis.
Se reporter à la page 20 sur 24 du schéma 013374 de ce manuel pour plus de renseignements
sur le système d’approvisionnement en gaz.
Test d’étanchéité 1 (test de fuite à l’entrée)
Objet : Permet de tester l’étanchéité des électrovannes d’entrée de la console de sélection.
Description du test : Les électrovannes de la console de dosage (B1-B4) s’ouvrent pour libérer toute la pression
de gaz dans l’atmosphère, puis se ferment, et la pression est contrôlée par P3 et P4 dans
la console de sélection. La pression augmente en cas de fuite d’une vanne d’entrée. Le code n° 14
(défaillance du canal de gaz de coupe 1) ou 15 (défaillance du canal de gaz de coupe 2) s’affiche
en cas de fuite. Le code n° 13 (test réussi) s’affiche si aucune fuite n’est détectée.
Procédure :
1. Mettre le système plasma en marche.
2. Effectuer le contrôle d’étanchéité d’entrée sur le contrôleur CNC.
3. Couper l’alimentation électrique, puis la rebrancher. Cette opération permet de purger les gaz du système.
