InstallatIon
3-32 HPR400XD Auto Gas – 806162 Révision 3

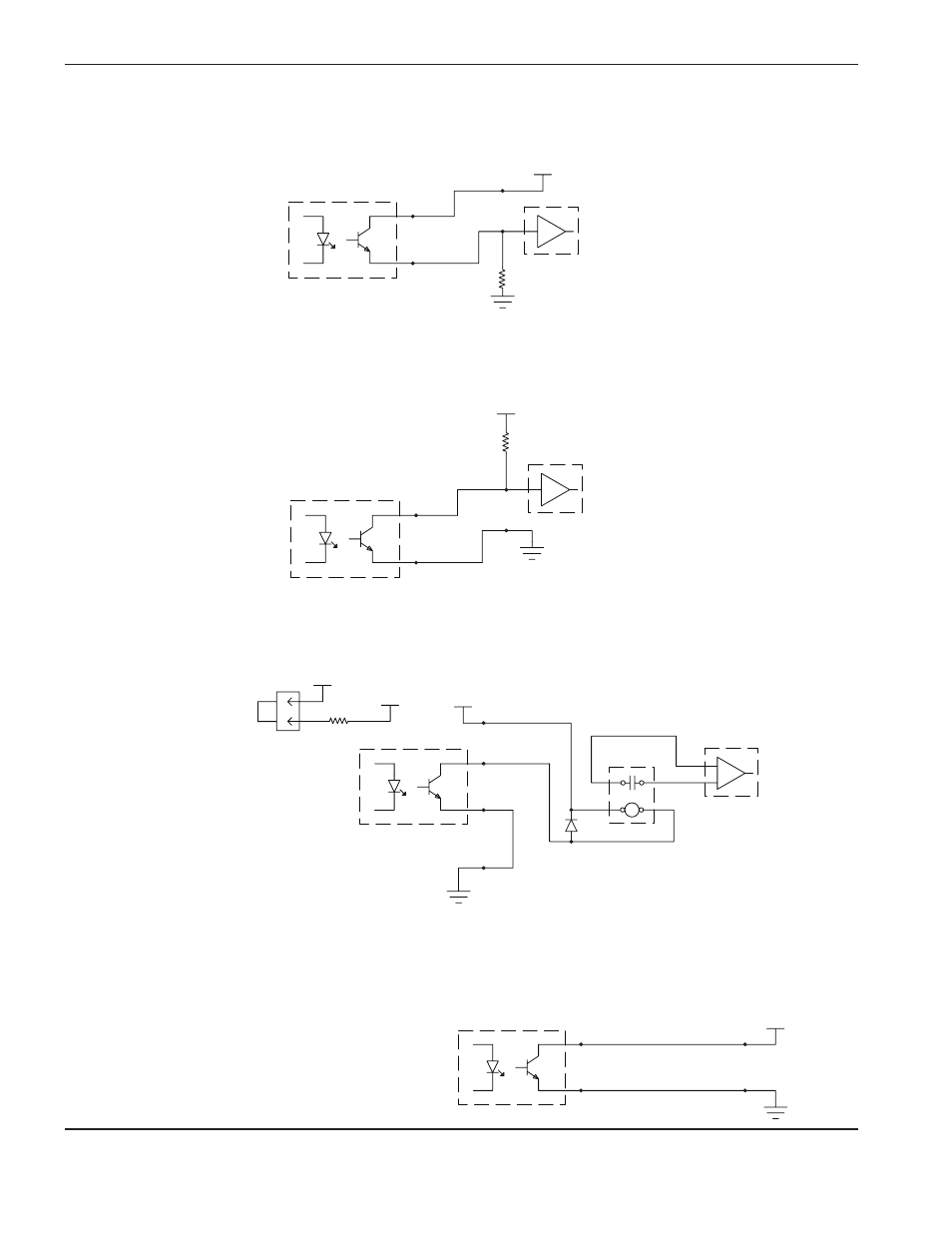

Exemples de circuits de sortie
1. Interface logique, active au niveau haut
2. Interface logique, active au niveau bas
3. Interface relais
4. Ne pas utiliser cette configuration.
Risque d’annulation de la garantie.
Haute impédance (≤10 mA)
10 kΩ
(en option)
CNC/PLC
5 V c.c. – 24 V c.c.
C
HPR
E
+
-
HPR
C
E
+
-
5 V c.c. – 24 V c.c.
Haute impédance (≤10 mA)
CNC/PLC
10 kΩ
(en option)
CNC/PLC
CNC + 24 V
+24 V c.c. CNC + 24 V
HPR
C
E
+
-
Terre
Entrées de fermeture
de contact à courant
élevé (c.a. ou c.c.)
°t
Toute tension
ANNULE LA
GARANTIE
HPR
Installer
un cavalier
108056 J304
C
E
+
-
Bobine du relais externe
faible puissance 24 V c.c.
≤ 10 mA ou ≥ 2400 ohms
Toutes les bobines
de relais requièrent une
diode libre sur toute
la bobine de relais
