InstallatIon
3-18 HPR400XD Auto Gas – 806162 Révision 3

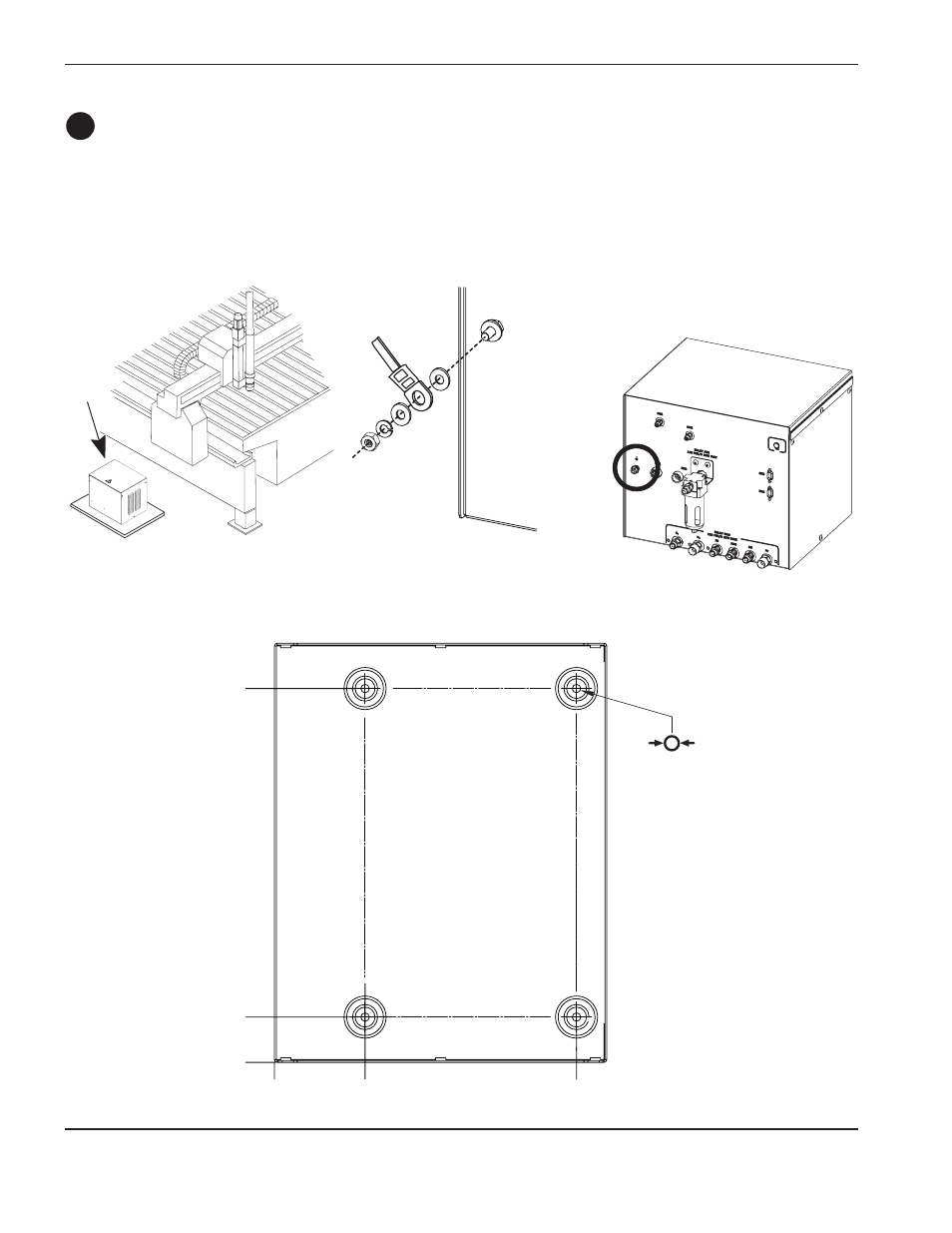

Orientation recommandée
de la console de sélection
Mise à la terre de la console de sélection
314,5 mm
254,0 mm
0
38,1 mm
0 76,2 mm
7 mm
(4 emplacements)
Mise en place de la console de sélection
• Monter la console de sélection à proximité de la table de coupe. Prévoir un espace suffisant pour la dépose
du capot supérieur et du côté droit lors de l’entretien. L’orientation recommandée est illustrée sur la figure
ci-dessous. La longueur maximale des câbles entre la source de courant et la console de sélection est de 75 m.
La longueur maximale des câbles des tuyaux entre la console de sélection et la console de dosage est de 20 m.
E
