EntrEtiEn
HPR400XD Auto Gas – 806162 Révision 3 5-45

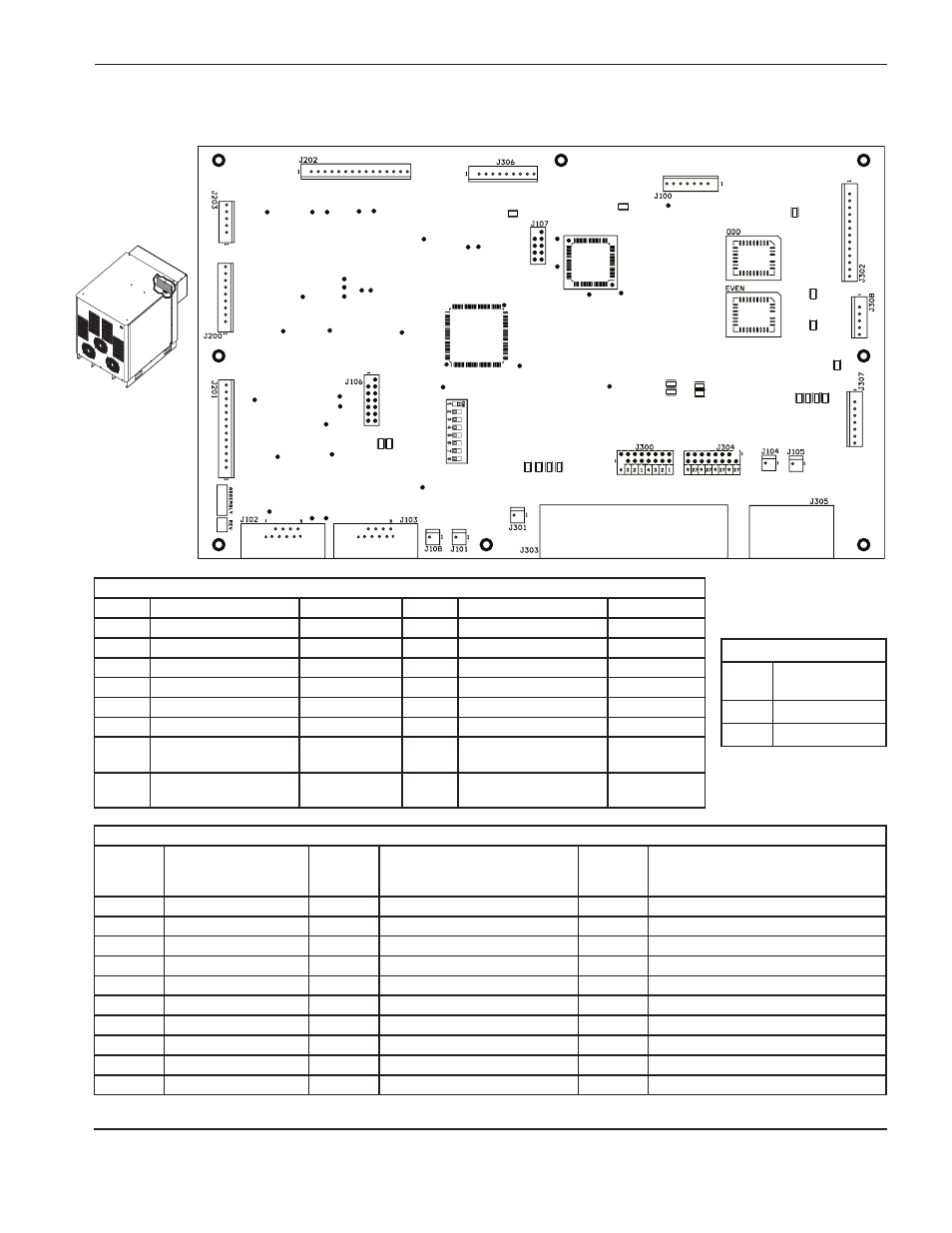

Circuit imprimé de commande de la source de courant PCB3
1410
30
TP214 TP210 TP211
TP212
TP213
TP112
TP203
TP208
TP118
TP202
TP200
TP201
TP11
1
TP110
TP109
TP104 TP102
D329
1
TP100
TP113
TP107
TP106 TP101
TP103 TP105
TP206 TP209
TP119
TP204
TP207
TP205
TP116
TP115 TP120
TP117
Tx Rx
D111 D110
D107
+5V
HOL
D
D313 D314
PI
E
RCE
CO
RNER ST
AR
T
D312 D315
MOTION
ERROR
Rd ERROR
NOT READY
D308
D311
D310
D309
TP114
D108
+3.3V
D317
SPARE
PA
PILOT ARC
D316
PHASE
LOST
D324 D323 D322 D321 D320
MA
RK
RE
LA
Y
CON
TA
CT
OR
HF PI
LO
T
RE
LA
Y
Points de test du circuit imprimé de commande
Point
de test
référence Description
Point
de test
référence Description
Point
de test
référence Description
TP105 WDI TP117 Mise à la terre CAN TP206 Entrée analogique du hacheur 4
TP108 Réinitialisation TP118 CCA+ TP207 Commande du hacheur D
TP109 Réinitialisation TP119 CCC+ TP208 Sortie A du CNA
TP110 Masse numérique TP120 CRxD (CANL) TP209 Sortie B du CNA
TP111 Masse analogique TP200 Entrée analogique du hacheur 1 TP210 Capteur de température du hacheur A
TP112 A + 3,3 V TP201 Commande du hacheur A TP211 Capteur de température du hacheur B
TP113 + 3,3 V TP202 Entrée analogique du hacheur 2 TP212 Capteur de température du hacheur C
TP114 + 5 V TP203 Commande du hacheur B TP213 Capteur de température du hacheur D
TP115 CANH TP204 Entrée analogique du hacheur 3 TP214 Entrée analogique du câble de retour
TP116 CANL TP205 Commande du hacheur C
Liste des dEL du circuit imprimé de commande
DEL Description Statut DEL Description Statut
D107 + 5 V OK Permanent D312 Attente
D108 + 3,3 V OK Permanent D313 Perçage
D110 DEL transmission CAN Clignotement D314 Angle
D111 DEL réception CAN Clignotement D315 Démarrage redondant
D308 Mouvement D316 Activation de l’arc pilote
D309 Erreur D317 Rechange
D310 Erreur de décélération
progressive
D324 Perte de phase
D311 Pas prêt D329 Moteur d’entraînement
de la pompe OK
Permanent
quand OK
Micrologiciel
Article
Numéro
de référence
U110 081135 PAIR
U109 081135 IMPAIR
