EntrEtiEn
HPR400XD Auto Gas – 806162 Révision 3 5-55
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV7
SV15
SV5
SV6
P2
P1
P3
P4

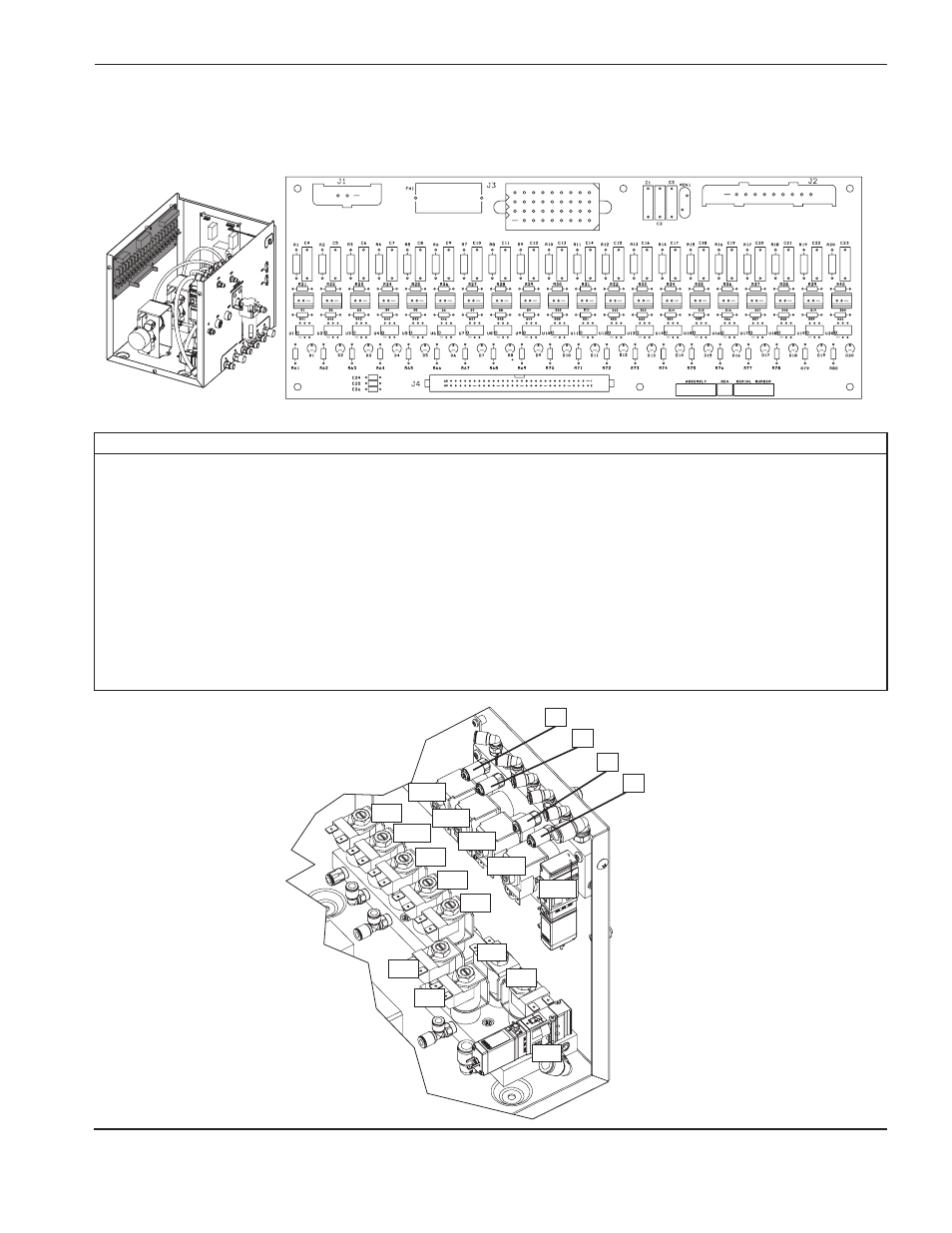

Circuit imprimé de l’entraînement du robinet alternatif, console
de sélection PCB3
SV4
DEL Nom du signal Couleur DEL Nom du signal Couleur
D1 SV1 Rouge D11 SV11 Rouge
D2 SV2 Rouge D12 SV12 Rouge
D3 SV3 Rouge D13 SV13 Rouge
D4 SV4 Rouge D14 SV14 Rouge
D5 SV5 Rouge D15 (non utilisé) Rouge
D6 SV6 Rouge D16 Électrovanne d’évent de la console
de dosage
Rouge
D7 SV7 Rouge D17 Fermeture MV1 Rouge
D8 SV8 Rouge D18 Ouverture MV1 Rouge
D9 SV9 Rouge D19 Fermeture MV2 Rouge
D10 SV10 Rouge D20 Ouverture MV2 Rouge
