InstallatIon
HPR260XD Auto Gas – 806352 Révision 2 3-37
Exigence relative au dispositif de réglage en hauteur de la torche
Le système nécessite un dispositif de réglage en hauteur de torche motorisé de haute qualité avec une course
suffisante pour répondre à toutes les exigences d’épaisseur de coupe. Le lève-torche doit avoir une course verticale
de 203 mm. Il doit pouvoir maintenir une vitesse constante maximale de 5080 mm/min avec freinage actif. Un dispositif
qui dépasse le point d’arrêt n’est pas acceptable.
Hypernet
Hypernet ne sert qu’à raccorder certains composants Hypertherm ensemble. Un système HPRXD peut être raccordé
au dispositif de réglage en hauteur de la torche ArcGlide ® , et aux CNC EDGE ® Pro ou MicroEDGE ® Pro à l’aide
d’un concentrateur et d’un câble Ethernet. La carte à circuits imprimés Hypernet permet la communication entre
les composants. Elle est également la source de la tension de l’arc nécessaire au dispositif de réglage en hauteur
de la torche. Se reporter au manuel d’instructions ArcGlide (806450), au manuel d’instructions EDGE Pro (806360)
ou au manuel d’instructions MicroEDGE Pro (807290) pour plus de détails.

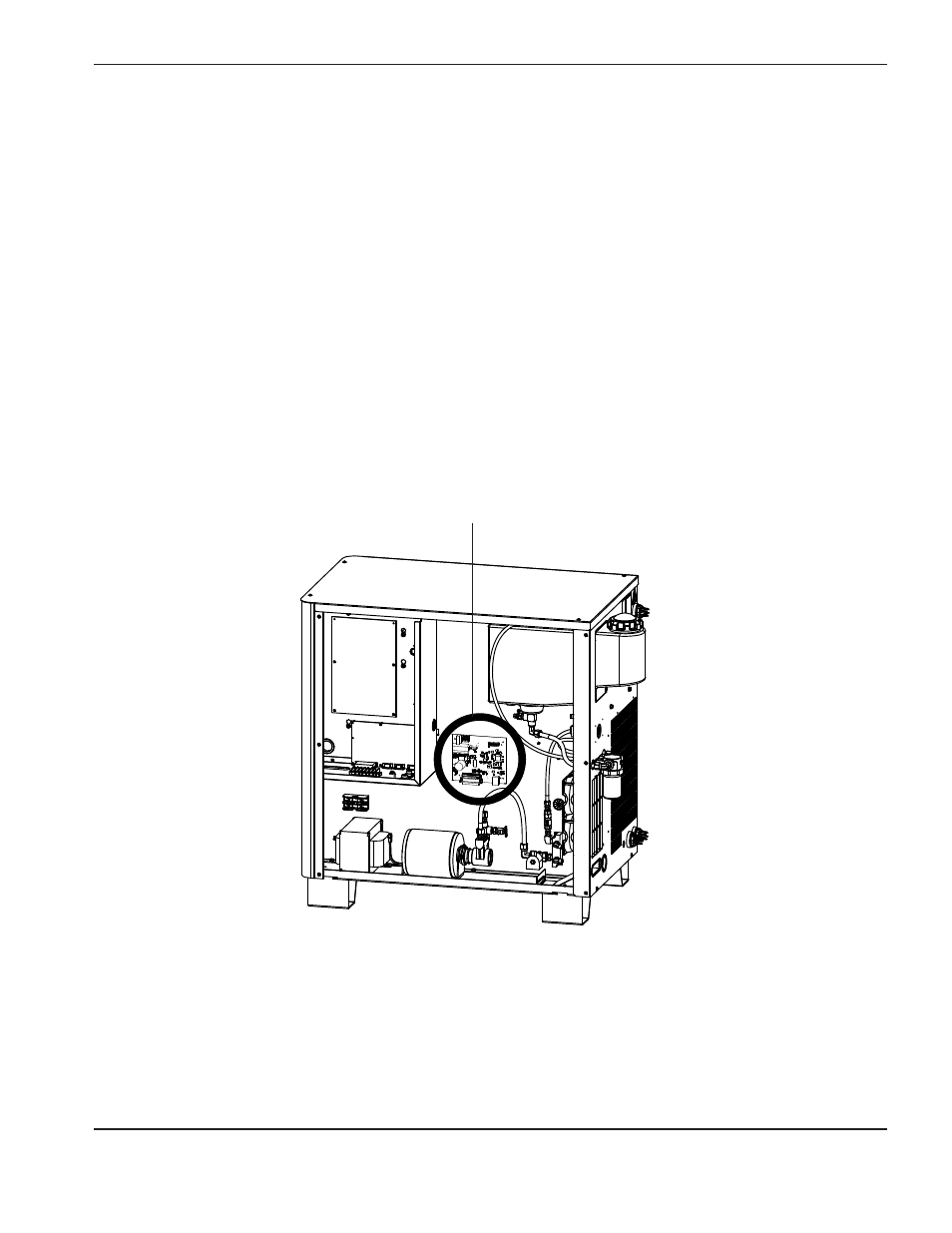

Note : La source de courant du HPR130XD est illustrée ci-dessous, noter que le circuit imprimé de l’interface
Hypernet est au même endroit dans la source de courant du HPR260XD.
Emplacement du circuit imprimé Hypernet
