Fonctionnement
HPR260XD Auto Gas – 806352 Révision 2 4-25

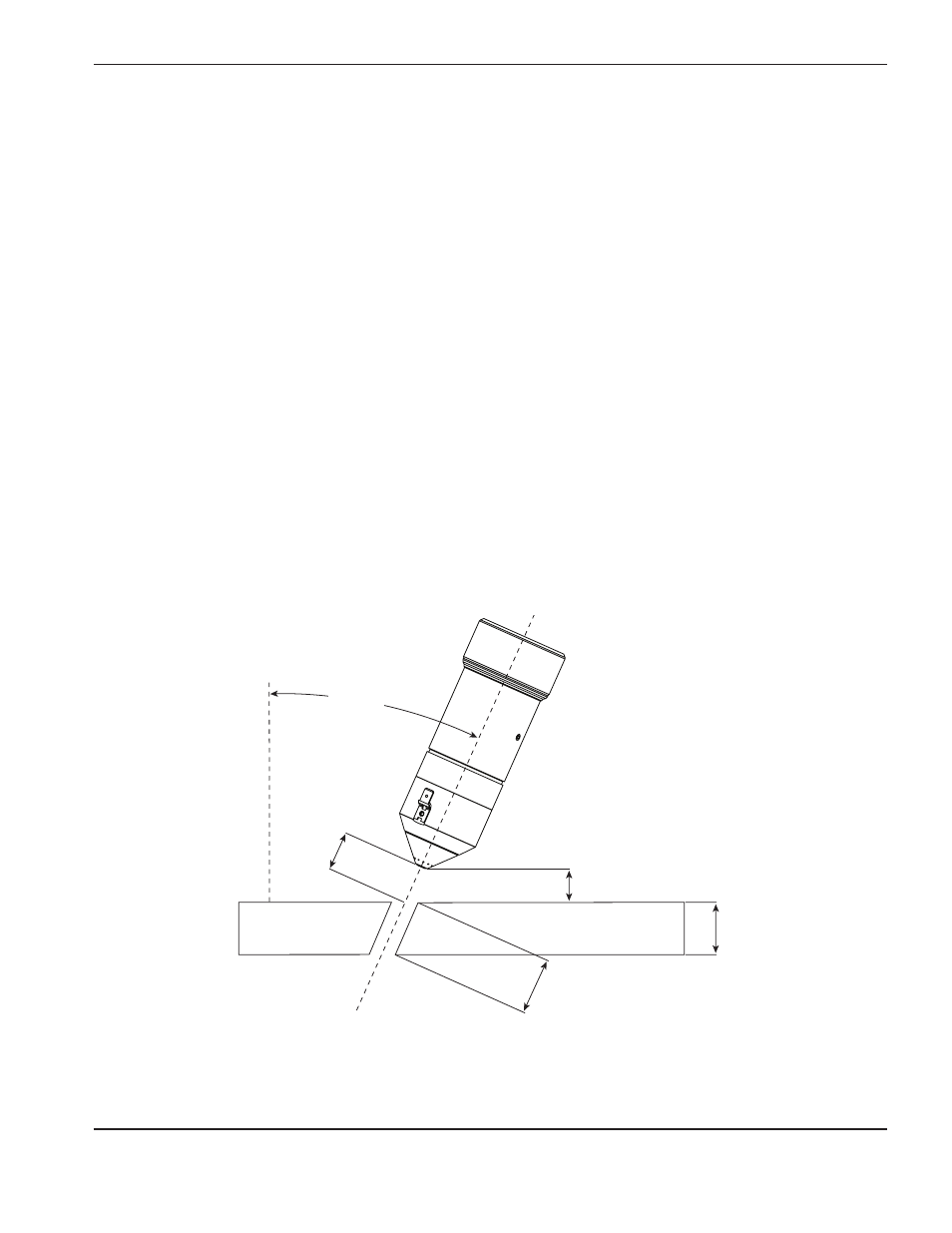

Angle de
chanfrein
Distance
torche-pièce
Ligne médiane
de la torche
Écartement
Épaisseur nominale
Épaisseur équivalente
0°
définitions de la coupe chanfreinée
Angle de chanfrein Angle entre la ligne médiane de la torche et une ligne perpendiculaire à la pièce à couper.
Si la torche est perpendiculaire à la pièce à couper, l’angle de chanfrein est 0. L’angle
de chanfrein maximal est de 45°.
Épaisseur nominale Épaisseur verticale de la pièce à couper.
Épaisseur équivalente Longueur de l’arête de coupe ou distance de déplacement de l’arc dans le matériau
pendant la coupe. L’épaisseur équivalente est égale à l’épaisseur nominale divisée par
le cosinus de l’angle de chanfrein. Les épaisseurs équivalentes sont indiquées dans les
tableaux de coupe.
Écartement Distance verticale entre le point le plus bas de la torche et la surface de la pièce.
Distance torche-pièce Distance linéaire entre le centre de la sortie de la torche et la surface de la pièce le long
de la ligne médiane de la torche. Les distances torche-pièce sont indiquées dans les
tableaux de coupe. Le plus petit chiffre correspond à une coupe droite (angle de chanfrein
= 0°). Le chiffre le plus grand correspond à une coupe chanfreinée de 45° avec
un écartement de 3 mm.
Tension de l’arc Le réglage de la tension de l’arc dépend de l’angle de chanfrein et de la configuration
du système de coupe. Le réglage de la tension de l’arc peut être différent d’un système
à l’autre, même si la pièce à couper a la même épaisseur. Les tensions d’arc pour la coupe
chanfreinée ne sont pas indiquées dans les tableaux de coupe chanfreinée.
