EntrEtiEn
HPR260XD Auto Gas – 806352 Révision 2 5-37
Filtre à l’arrière de la
source de courant
Filtre secteur
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Sens du débit
Flotteur
Lire à partir de cette tranche
Exemple illustré : 1,1

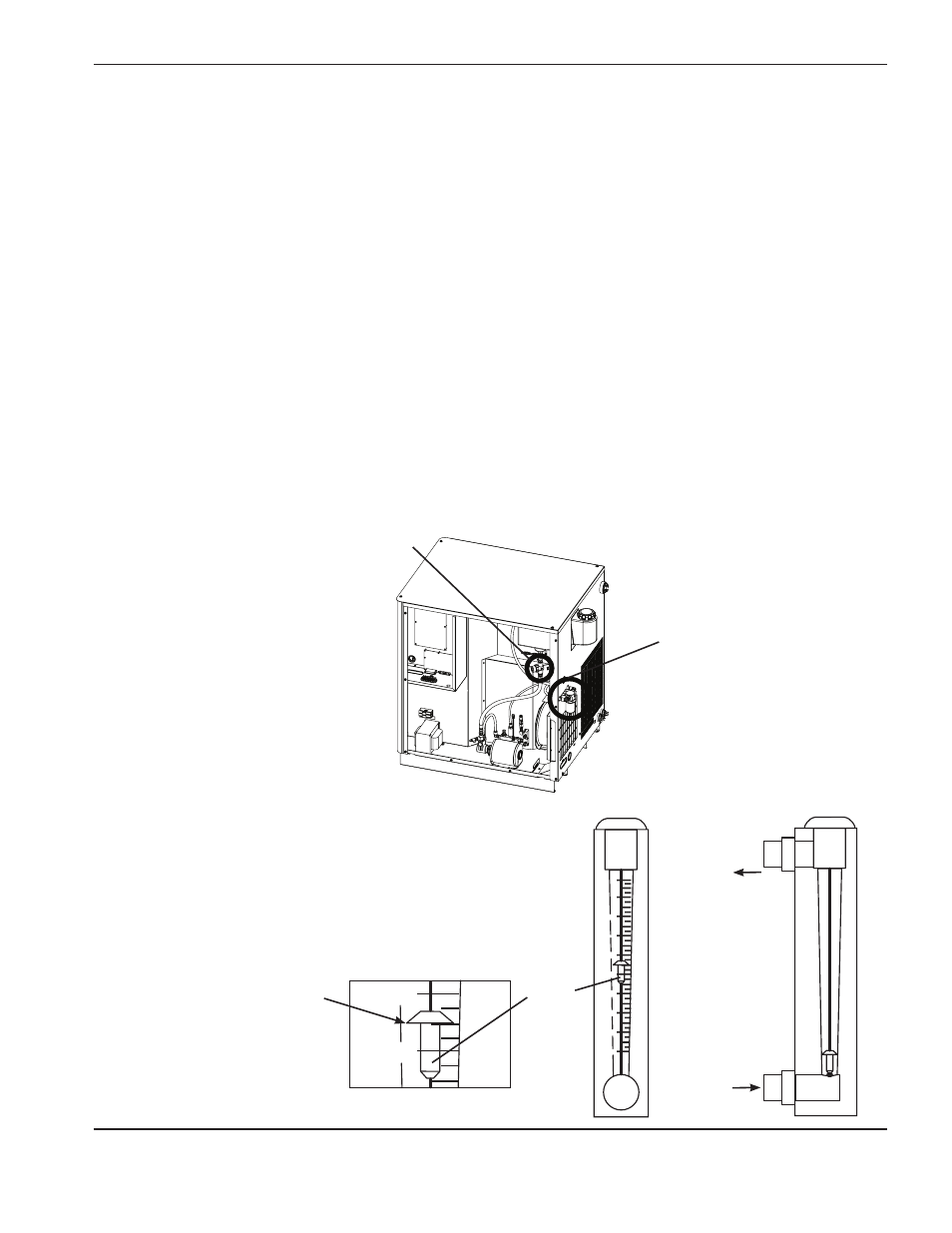

Utilisation du débitmètre d’Hypertherm (128933)
Pour obtenir un relevé précis sur le débitmètre, respecter la procédure
ci-dessous.
1. Tenir le débitmètre droit. D’équerre par rapport aux deux axes.
2. Effectuer le relevé à partir de la tranche comme illustré ci-dessous.
Tests du débit du liquide de refroidissement
Si l’écran de la CNC indique une erreur de débit du liquide de refroidissement (093), mettre le système hors tension
(OFF), puis à nouveau sous tension (ON) pour effacer l’erreur. Effectuer ensuite les tests suivants pour déterminer
la cause du problème.
L’utilisation d’un débitmètre sur conduite est la façon la plus précise de mesurer le débit, mais elle n’est pas
possible dans tous les tests décrits si le client ne possède pas les raccords nécessaires. Un débitmètre sur conduite
(n° réf. 128933) est disponible auprès d’Hypertherm. Les tests du « seau » suivants donnent une bonne idée du débit.
Note : Les écrans de la CNC illustrés sont fournis à titre de référence. Les écrans de travail réels peuvent être
différents, mais doivent avoir les mêmes fonctions que celles indiquées ici.
Avant les tests
Note : Il est nécessaire de vidanger le liquide de refroidissement du système avant de nettoyer le filtre secteur
(étape 1 ci-dessous). Le liquide de refroidissement contenu dans le système s’écoule dès la dépose
du filtre secteur.
1. Nettoyer le filtre secteur.
2. Replacer le filtre à l’arrière de la source de courant.
3. Après avoir effectué les étapes 1 et 2, vérifier que le niveau du liquide de refroidissement du système est correct lors
du remplissage de ce dernier.
