EntrEtiEn
HPR260XD Auto Gas – 806352 Révision 2 5-59

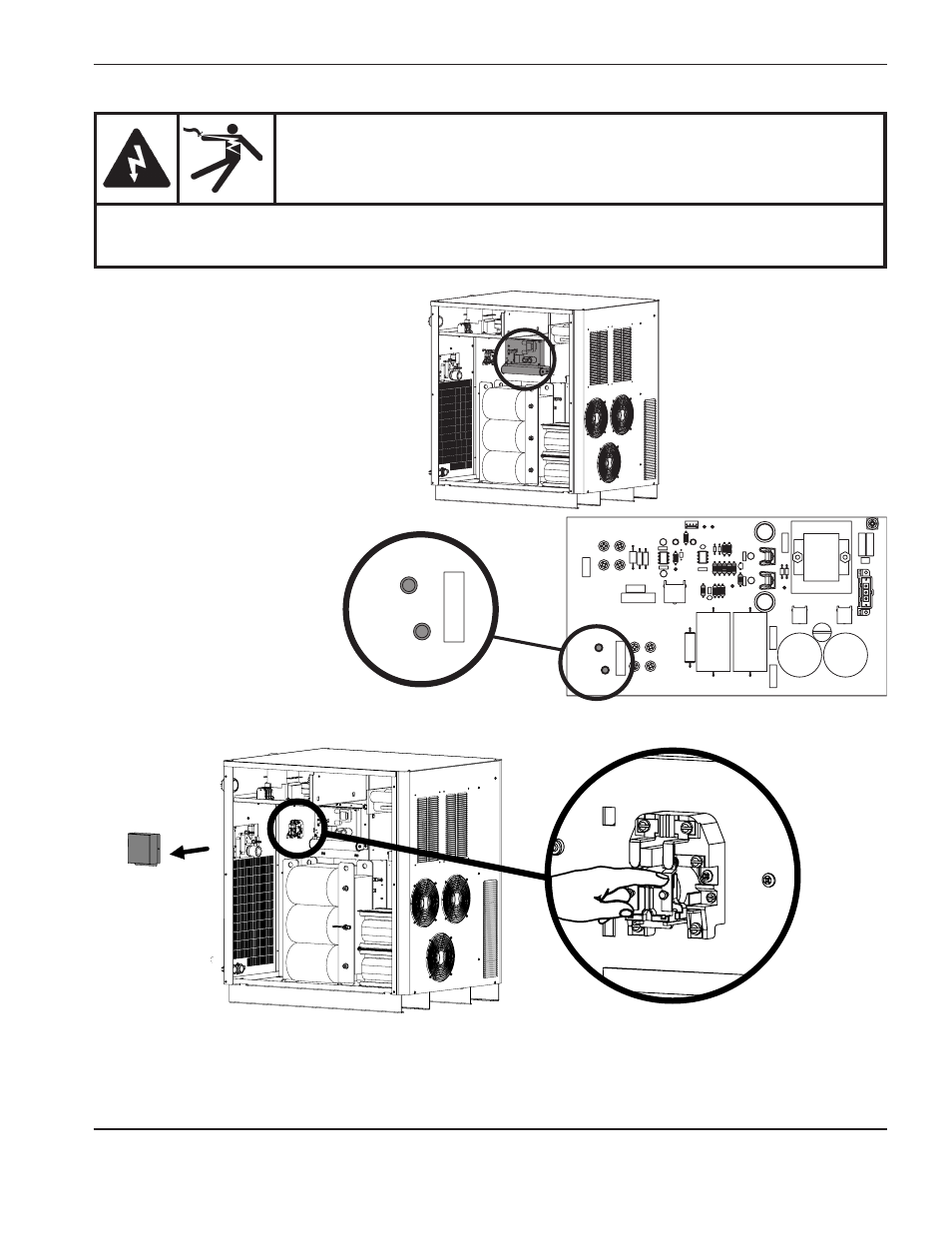

Test du faisceau de torche
1. Mettre le système totalement hors tension
(OFF).
2. Localiser l’ensemble du circuit de démarrage.
3. Placer un cavalier temporaire entre
H8 (WORK) et H9 (NOZZLE) sur
le circuit de démarrage PCB1.
4. Localiser le relais de l’arc pilote (CR1) et déposer le pare-poussière. Demander à une autre personne de fermer
le contact.
5. Mesurer la valeur en ohms entre la buse et la plaque. Elle doit être inférieure à 3 ohms. Une valeur supérieure
à 3 ohms indique une connexion défectueuse entre la torche et la console d’allumage ou entre cette dernière
et la source de courant.
6. Vérifier que le câble arc pilote du faisceau de la torche n’est pas endommagé. S’il l’est, remplacer le faisceau.
S’il ne l’est pas, remplacer la tête de torche.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+ –
D1
D2
AvERTISSEMENT
dANGER d’ÉLECTROCUTION
Toujours faire preuve d’une extrême prudence lors de l’entretien d’une source de courant
branchée et dont les panneaux ont été déposés. des tensions dangereuses sont présentes
au sein de la source de courant et peuvent provoquer des blessures voire la mort.
