EntrEtiEn
HPR260XD Auto Gas – 806352 Révision 2 5-57

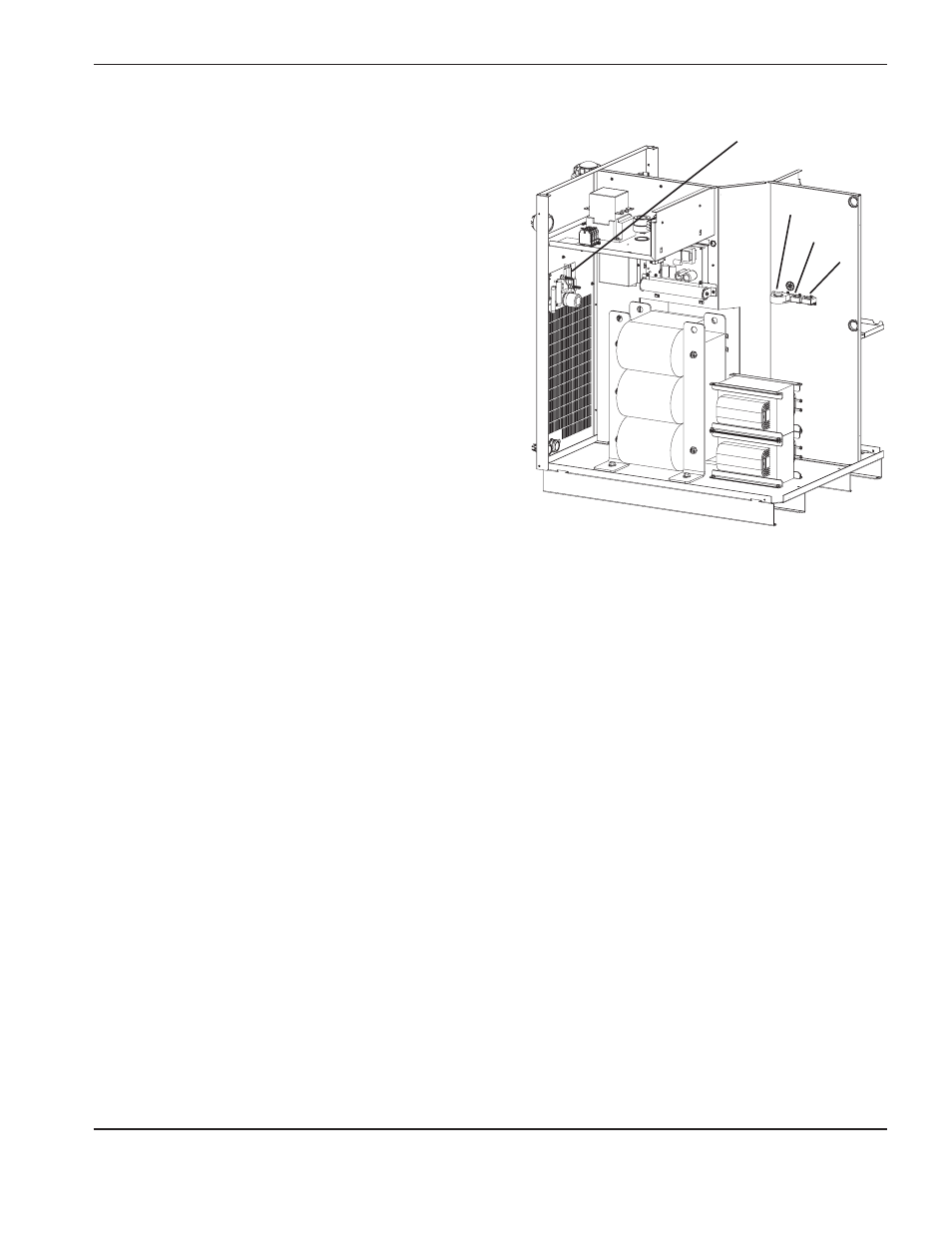

CS1
CS3
Circuit imprimé d’E/S
(PCB6)
CS2
dépannage des codes d’erreur de courant élevé 103 et 104
1. Vérifier que les capteurs de courant (CS1 et CS2) ainsi que les câbles ne sont pas endommagés.
2. Échanger CS1 et CS2. Remplacer le capteur défectueux si le code d’erreur n’est pas de nouveau affiché.
3. Vérifier si le condensateur de surtension n’est pas court-circuité. Remplacer PCB6 si le condensateur de surtension
est court-circuité.
4. Rechercher des courts-circuits entre la borne de la pièce et la borne négative du PCB6. La résistance doit être
d’environ 100 kilohms de la borne de la pièce à la borne négative. La résistance varie en présence d’un diviseur
de tension pour un système de contrôle de la hauteur.
dépannage des codes d’erreur de faible courant 105
et 106
1. Vérifier que les capteurs de courant (CS1 et CS2) ainsi que
les câbles ne sont pas endommagés.
2. Échanger CS1 et CS2. Remplacer le capteur défectueux
si le code d’erreur n’est pas de nouveau affiché.
3. Utiliser un ohmmètre pour mesurer la résistance entre
les fils 38 et 39 sur PCB6. La valeur doit augmenter
lorsque le condensateur charge. Remplacer PCB6
en cas d’observation d’une valeur constante.
4. Vérifier si des fils ne sont pas desserrés ou s’il n’existe pas
de courts-circuits entre le hacheur et le PCB6.
5. Vérifier la présence d’une tension de 220 V c.a. à 1A, 1B
et 1C sur le hacheur lors de la fermeture du contacteur.
