HT4001 INSTALLATION
7
3d-6 Command THC (X-Y) Manuel d’instructions

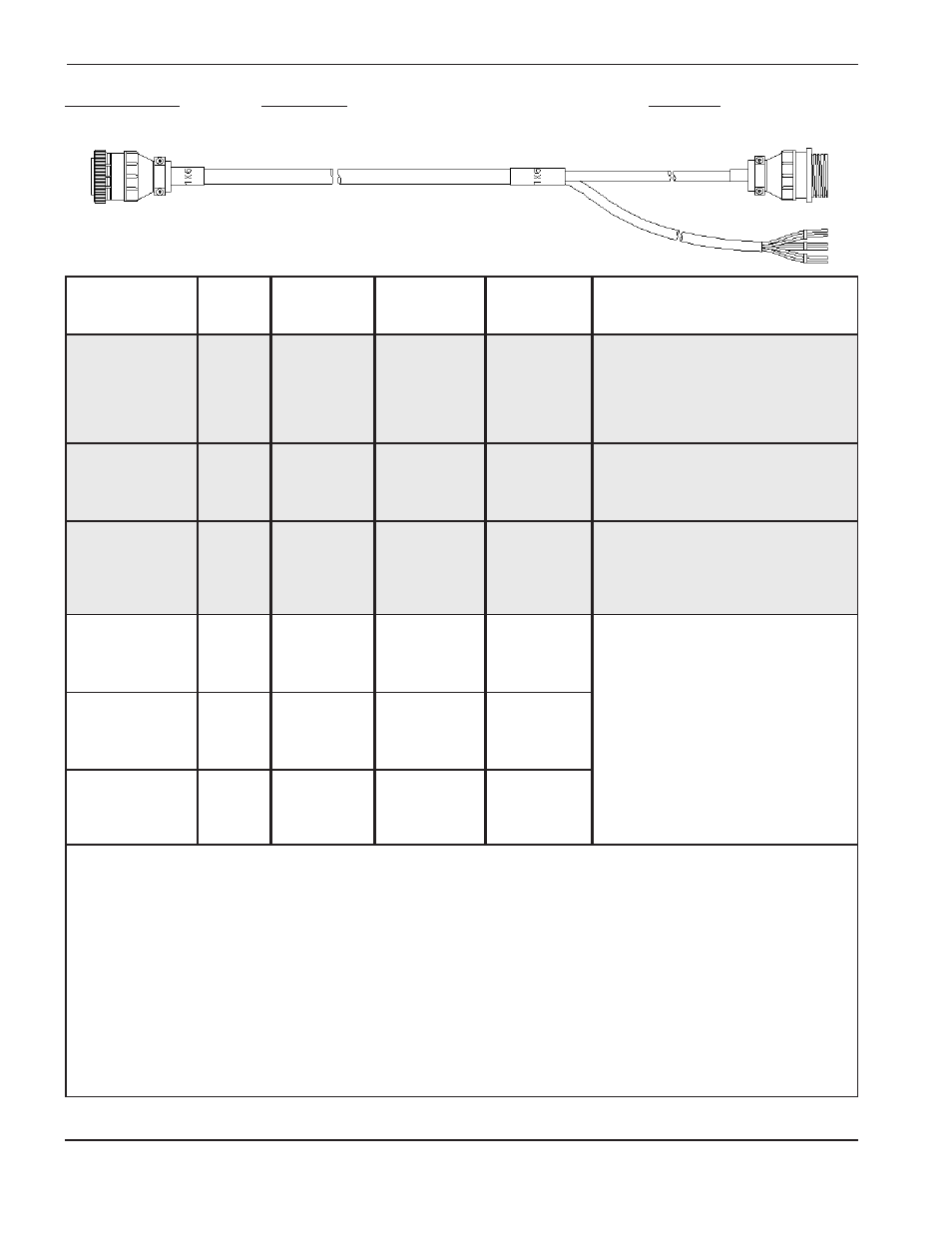

Figure 3d-3 Câble d’interface du HT4001 – Numéros de référence et liste des signaux
N° de référence Description Longueur
123330 HT4001 Power Supply Interface Cable 6 ft./1.8 m
Extrémité Extrémité
Nom Source de Extrémité interface
du signal Couleur courant (1X6) CNC plasma Fonction
Hold - Noir 5 Non J4-6 (En option) Signal Hold Ignition (I/O) (pause
Pause + Blanc 1 connectée J4-5 allumage I/O) utilisé pour le prégaz pendant
Gaine conductrice Gaine 10 l’IHS. Également utilisé par l’unité
conductrice d’alimentation électrique pour synchroniser le
fonctionnement de plusieurs installations de
torches.
Plasma Start - Noir 9 Non J4-4 Signal Plasma Start (amorçage plasma)
Amorçage plasma + Bleu 15 connectée J4-3 maintenu pendant la coupe plasma. Si le
Gaine conductrice Gaine 14 signal est perdu, le système doit être
conductrice redémarré.
Arc Transfer - Noir 31 Non J3-2 Signal Arc Transfer (transfert de l’arc). Le
Transfert de l’arc + Rouge 36 connectée J3-1 contact est fermé après le transfert de l’arc et
Gaine conductrice Gaine 25 le délai de perçage (réglé sur le panneau avant
conductrice de la source de courant). Fermeture de contact
sans charge.
Emergency Stop Noir 28 28 Non
Arrêt d’urgence Vert 33 33 connectée
Gaine conductrice Gaine 27 27
conductrice
Arc Voltage Noir 32 32 Non Ces signaux sont reliés à la CNC.
Tension de l’arc Jaune 37 37 connectée Voir le manuel d’instructions HT4001 pour
Gaine conductrice Gaine 26 26 plus d’informations sur les signaux.
conductrice
Spare Noir 4 4 Non
De réserve Brun 8 8 connectée
Gaine conductrice Gaine 13 13
conductrice
Les cases grises indiquent les connexions de l’interface plasma.
Autres points de connexion J4 et J3 de l’ensemble interface plasma :
• J3-5 (+) et J3-6 (-) – Contact de buse secondaire. Un signal optiquement isolé qui indique que la buse est en contact
ohmique avec la pièce à couper. Le contact ohmique est représenté par un (1) logique.
• J3-7 à J3-12 – Réservés à une utilisation ultérieure.
• J3-13 et J3-14 – Mise à la terre de sécurité.
• J4-1 (+) et J4-2 (-) – 24 V c.c. disponible, 500 mA maximum
• J4-7 et J4-8 – Signal de fin de perçage utilisé par la source de courant pour synchroniser la transition entre le flux de gaz de
perçage et le flux de gaz de coupe. L’utilisateur entre la valeur de ce délai dans la CNC. Signal de sortie.
• J4-9 à J4-14 – Réservés à une utilisation ultérieure.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
