NOMENCLATURE DES PIÉCES
6/23/00
Command THC (X-Y) Manuel d’instructions 6-7
Ensemble du disjoncteur instantané à air comprimé de la torche du
dispositif de levage X-Y (en option)
Nº Index Réf. Description Quantité
128281 Kit, X-Y Lifter Torch Breakaway 1
1 004774 Bracket, Breakaway X-Y Fiberglass 1
Screw 6
2 075509 Socket Cap, 1/4-20 X 1/2 Inch Hex BTN S/Z 4
3 027574 Breakaway, Command THC 1
Screw 2
Collar 1
4 015317 Connector, Male 10-32 X 1/4 Inch, Push In Tube 1
5 046078 Tubing, 1/4 inch O.D. Synflex 10 ft. (3m)
129361 Regulator/Filter Assembly 1
6 011039 Filter/Regulator 1
7 011038 Gauge, Pressure 150 PSI (10.2 Bar) Maximum 1
8 015285 Adapter, 1/8 Inch NTP X 1/4 Inch Push-in Tube 1
THC.41

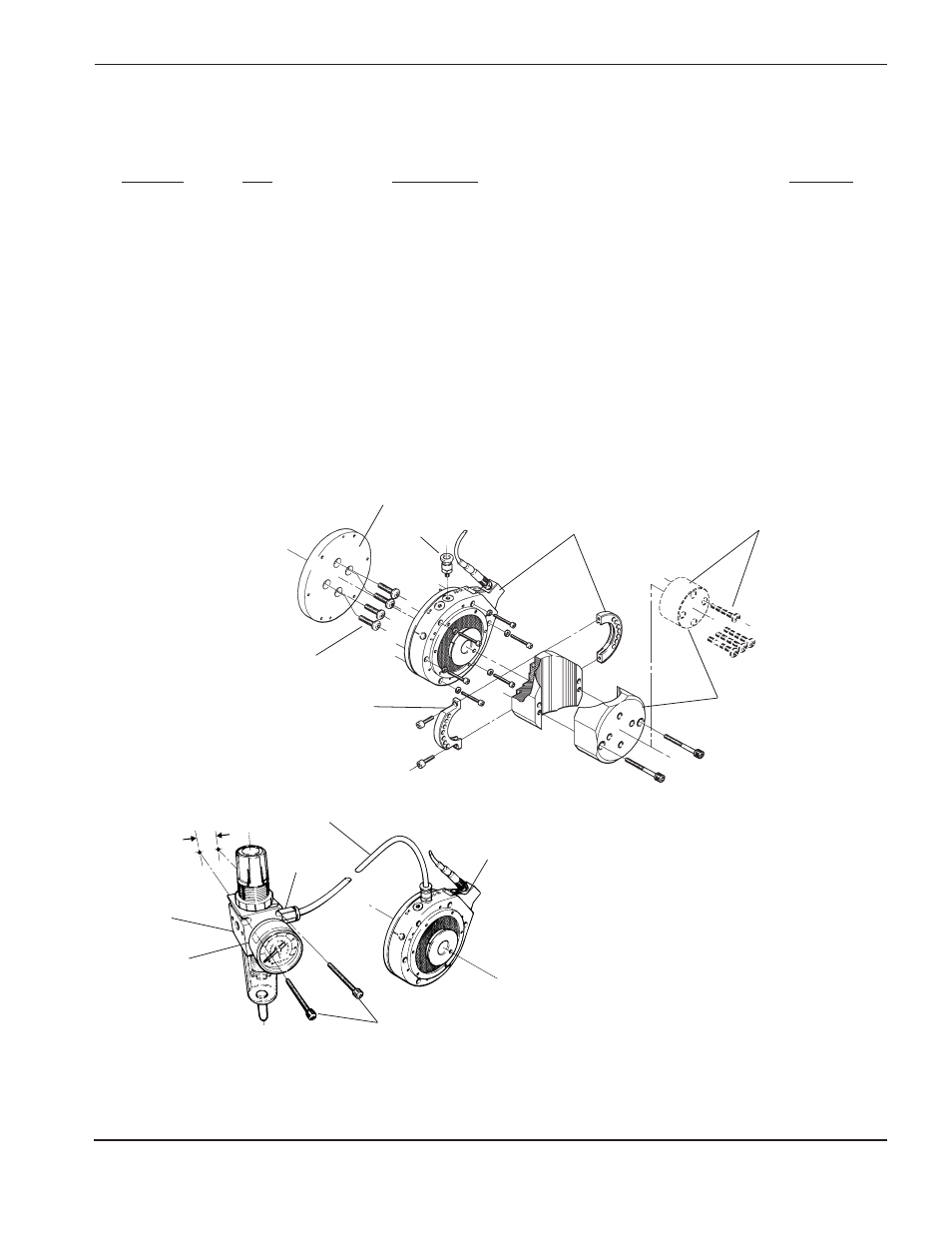

Figure 6-6 Ensemble du disjoncteur instantané à air comprimé de la torche du dispositif de levage X-Y
3
1
4
2
3
Ensemble du bloc de
fixation de la torche
(Voir la figure 6-5)
Vis hexagonales (2) à fournir par le client
8-32 X 1-1/2 po. (4mm X 40 mm)
La pièce d’écartement et les vis hexagonales
ne sont pas utilisées si le disjoncteur
instantané à air comprimé est installé.
3
5
8
6
7
